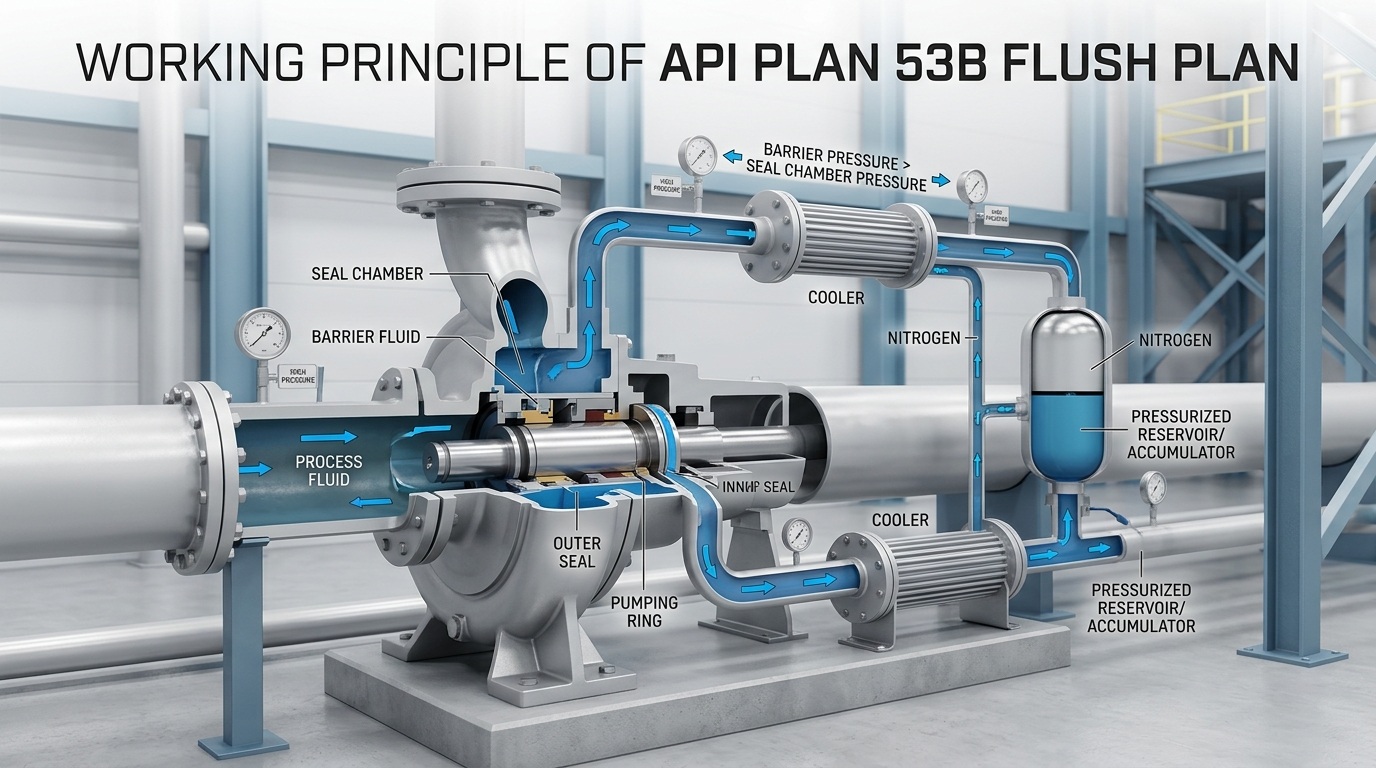

O plano de descarga API PLAN 53B é um sistema de pressurização e circulação de fluido de barreira convencional para vedações com vazamento zero em condições de trabalho com meios de alta pressão, tóxicos e inflamáveis, que atende estritamente ao padrão da indústria API 682. Muitos fabricantes de bombas e engenheiros de operação e manutenção não conseguem distinguir a lógica de pressurização dos Planos 53A, 53B e 53C. Este documento explica completamente o princípio de funcionamento do plano de liberação API PLAN 53B.
Combinado com todo o ciclo de inicialização, desligamento e operação do equipamento, o princípio de funcionamento do plano de descarga API PLAN 53B pode ser dividido com precisão em três estágios principais: estabelecimento de pressão, resfriamento circulante, compensação de vazamento e monitoramento. Todo o processo opera em circuito fechado e automático com excelente estabilidade.
Antes da inicialização do sistema, pré-carregue o gás inerte na câmara de gás da bexiga através da porta de carregamento dedicada do acumulador para concluir a calibração da pressão do sistema. A pressão geral do fluido de barreira é estritamente controlada para ser 2~6 kg/cm² maior que a pressão do meio de processo na câmara de vedação da bomba, de modo a formar uma barreira de pressão confiável. Baseando-se na característica de amortecimento elástico da bexiga, o sistema pode manter a pressão estável por um curto período de tempo, mesmo com pequenas perdas de fluido de barreira, evitando falhas de vedação causadas por queda repentina de pressão e estabelecendo uma base sólida de segurança para inicialização e operação do equipamento.
Depois que a bomba é iniciada, o anel de bombeamento integrado faz com que o fluido de barreira circule. O fluido de barreira de baixa temperatura e alta pressão lubrifica os pares de fricção da vedação enquanto transporta o calor. O fluido de barreira aquecido flui através do trocador de calor para resfriamento e depois retorna para a câmara de vedação para formar um circuito fechado. Este ambiente controlável de temperatura e pressão evita efetivamente o desgaste em alta temperatura, queima a seco e coqueamento nas faces da vedação e prolonga muito a vida útil das vedações mecânicas.
Durante a operação normal do equipamento, ocorrerá inevitavelmente uma pequena perda de fluido de barreira, pois uma pequena quantidade de fluido de barreira penetra no lado do meio do processo através da face interna da vedação, o que é um fenômeno normal. Neste momento, o nitrogênio de alta pressão dentro da bexiga do acumulador se expande automaticamente sob a diferença de pressão, empurrando o fluido de barreira na câmara de líquido para reabastecer o circuito de circulação, de modo a compensar a perda de fluido e estabilizar a pressão do sistema em tempo real sem intervenção manual.
Se o desgaste da vedação se intensificar ou ocorrer um leve vazamento na tubulação, a perda excessiva de fluido de barreira fará com que a pressão do sistema caia abaixo do limite definido e o pressostato correspondente acionará um alarme automaticamente. O pessoal de operação e manutenção pode reabastecer o fluido de barreira limpo e compatível através da porta de reabastecimento de fluido para restaurar rapidamente a pressão nominal do sistema e garantir a operação contínua e segura do equipamento.
A operação e manutenção padronizadas são essenciais para a operação estável a longo prazo do sistema 53B. Os seguintes pontos-chave devem ser focados no trabalho diário:
Resumindo, o núcleo do plano de descarga API PLAN 53B reside na estabilização independente da pressão pelo acumulador de bexiga combinado com o sistema de circuito fechado de três estágios para resfriamento circulante e compensação. Protege totalmente os selos mecânicos duplos, estabelecendo uma barreira de pressão através de pré-pressurização, implementando resfriamento forçado através do anel de bombeamento e alcançando compensação e estabilização automática de pressão com o acumulador.
