API OH1 Bombas centrífugas horizontais para fluxo químico

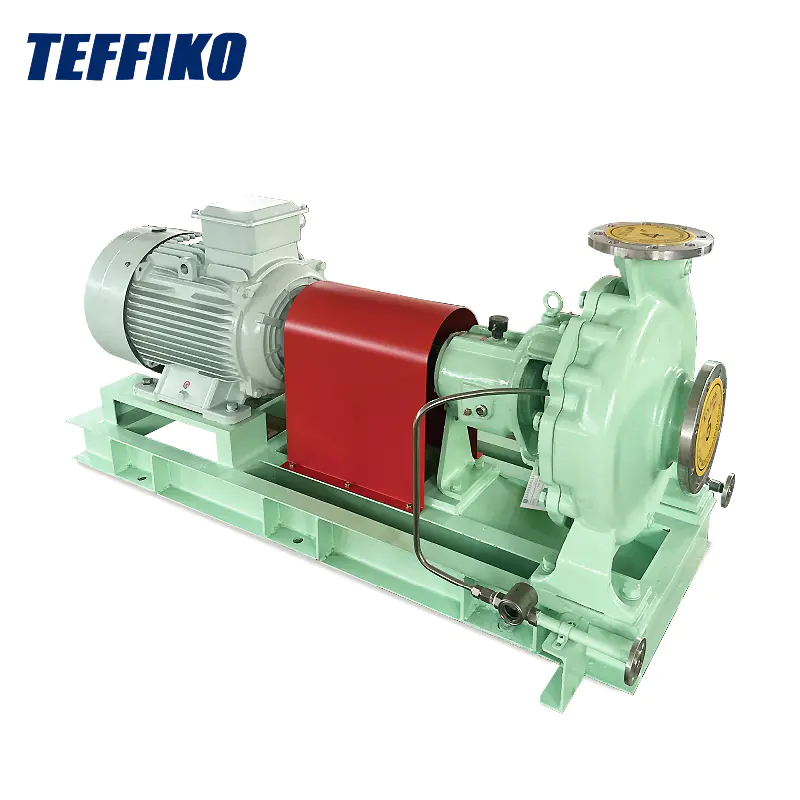

API OH1 Bombas centrífugas horizontais para fluxo químico, a série Teffiko TC2P, como bombas centrífugas de sucção única horizontal, é notável em muitos aspectos. Eles têm um design compacto, o que torna conveniente a instalação e manutenção. O corpo da bomba adota uma estrutura suportada, garantindo alta estabilidade. O impulsor é de um design de tipo fechado, com alta eficiência, cabeça alta, ampla faixa de aplicação e operação estável. Dependendo de diferentes condições de trabalho, a vedação do eixo pode assumir a forma de vedação de embalagem, vedação mecânica de extremidade única - face, vedação mecânica dupla - extremidade - ou vedação mecânica em tandem. Graças ao design traseiro - Pull - OUT, é muito conveniente realizar manutenção sem ajustar os oleodutos de entrada e saída da bomba.

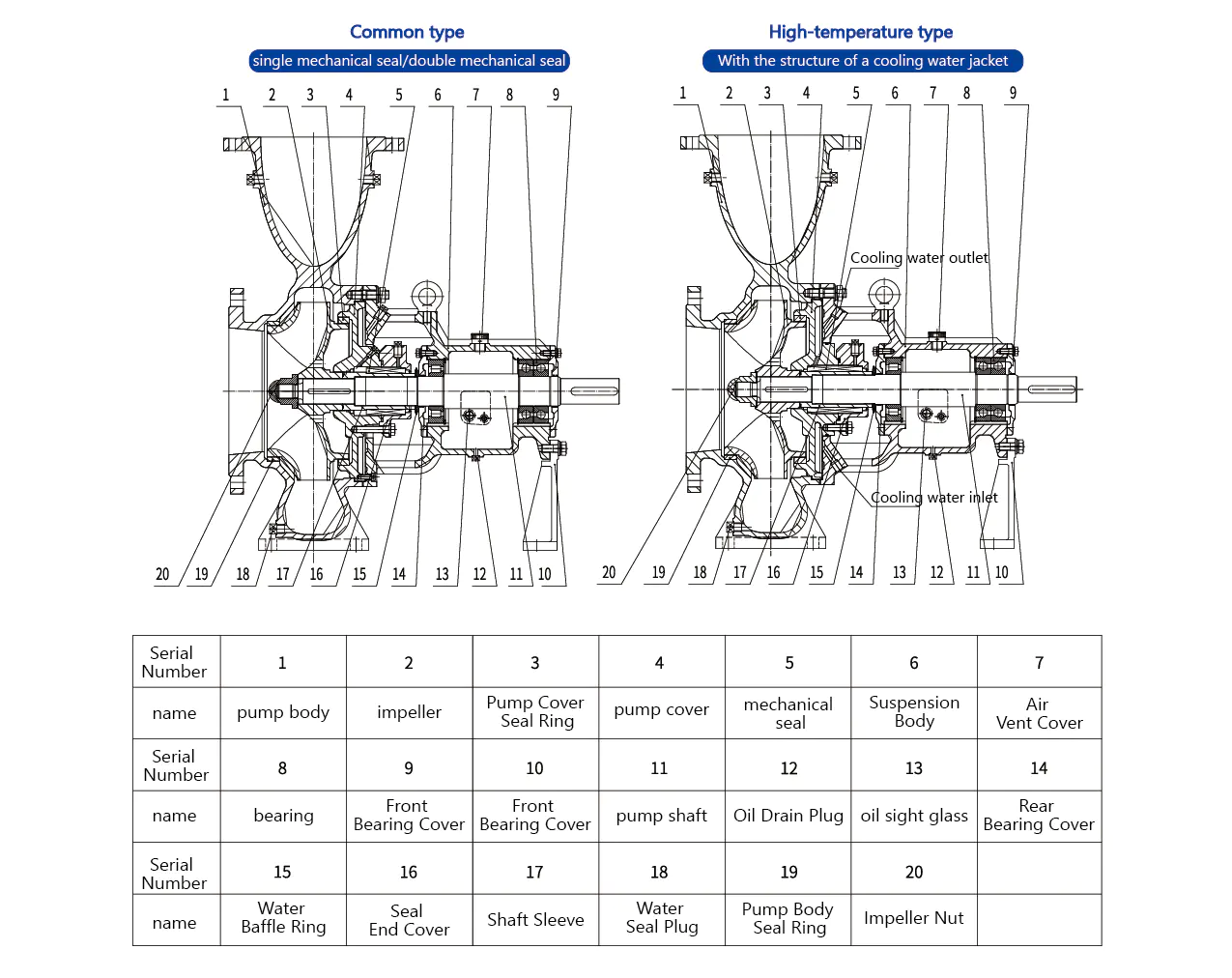

Diagrama esquemático da série TC2P

Áreas de aplicação

● Indústria petroquímica: durante o processo de refino de petróleo, é responsável pelo transporte de petróleo bruto, produtos petrolíferos e vários aditivos químicos. Nos processos de síntese química, realiza o transporte de matérias -primas de reação e produtos intermediários.

● Indústria química fina: é adequada para o transporte de matérias -primas e produtos químicos de alta precisão, pequeno fluxo e alta pureza durante a produção de produtos químicos finos, como produtos farmacêuticos, pesticidas e fragrâncias.

● Indústria de açúcar: desde a extração rápida durante o processamento de matéria -prima até os estágios de purificação e evaporação, transporta com precisão o líquido de açúcar para vários equipamentos importantes. Além disso, no transporte cíclico de água de produção, garante de forma abrangente a operação estável e eficiente das refinarias de açúcar.

● Indústria de papel: transporta as matérias -primas de celulose misto para a caixa de cabeça da máquina de papel, garantindo um suprimento estável e contínuo de polpa, que estabelece a base para a formação de papel.

● Indústria de geração de energia: no sistema de refrigeração, as bombas de processo industrial transportam uma grande quantidade de água circulante para equipamentos como condensadores. Esse processo pode remover o calor do vapor descarregado pela turbina a vapor, garantindo a operação eficiente do equipamento.

Principais características

● Projetado e fabricado estritamente de acordo com o padrão internacional da API OH1, a qualidade e o desempenho do produto atingem o nível avançado internacional.

● A tampa da bomba e a glândula selo formam uma câmara de vedação. Esta câmara possui dimensões padrão e pode ser adaptada a vários tipos de vedação.

● Os rolamentos são lubrificados com óleo fino e o nível do óleo é controlado com precisão por um copo de óleo de nível constante para garantir que os rolamentos estejam sempre operando sob boas condições de lubrificação.

● O eixo é protegido por uma manga do eixo para evitar a corrosão causada pelo contato direto entre o meio e o eixo, estendendo efetivamente a vida útil do serviço do eixo.

● De acordo com as características de diferentes meios químicos, são fornecidas várias opções de materiais para atender a diversos requisitos para resistência à corrosão e resistência ao desgaste.

● A API OH1 Horizontal Centrifugal Bomba adota um design padronizado. Seus componentes têm uma forte universalidade, que facilita a manutenção e a substituição, reduzindo efetivamente os custos de manutenção e o tempo de inatividade.

● É fácil instalar, operar e manter, reduzir o limiar técnico para os operadores e melhorar a eficiência da produção.

Condições operacionais

● Taxa de fluxo: 2 m³/h - 2000 m³/h

● Cabeça: até 160 m

● Pressão: até 2,5 MPa

● Temperatura: - 40 ° C - 260 ° C

● Velocidade de rotação: 2960 r/min, 1480 r/min
