Explicação detalhada do princípio de funcionamento e processo de operação de bombas de processo químico

Bombas de processo químicosão equipamentos essenciais de transporte de fluidos em indústrias como engenharia química, petróleo e farmacêutica. Como tipos especiais de bombas centrífugas, elas convertem energia mecânica em energia cinética de fluido e energia de pressão por força centrífuga e são projetadas para condições operacionais adversas envolvendo alta temperatura, alta pressão, resistência à corrosão e operação contínua.

I. Princípio Básico de Trabalho

1. Priming líquido e estabelecimento de pressão negativa

Antes da partida, a carcaça da bomba e a tubulação de sucção devem ser totalmente preenchidas com meio químico (líquido) para evacuar o ar interno. Quando o motor aciona o eixo da bomba para girar em alta velocidade, o impulsor gira de forma síncrona. O líquido dentro da câmara da bomba é impulsionado pelas pás do impulsor para girar rapidamente, gerando força centrífuga. O líquido é lançado rapidamente em direção à borda externa do impulsor, criando uma zona de pressão negativa de vácuo instantânea no centro do impulsor. Impulsionado pela diferença de pressão entre a pressão atmosférica e a pressão do nível do líquido, o líquido químico dos tanques de armazenamento e tubulações é continuamente forçado para dentro da carcaça da bomba para completar a sucção do líquido.

2. Pressurização centrífuga para aumentar a energia cinética dos fluidos

O líquido que entra no impulsor é empurrado por pás rotativas de alta velocidade, sua velocidade de fluxo aumenta acentuadamente e adquire energia cinética abundante. Ao contrário das bombas de água domésticas comuns, os impulsores das bombas de processo químico adotam canais de fluxo alargados e estruturas anticorrosivas resistentes ao desgaste, compatíveis com vários meios químicos, incluindo produtos petrolíferos, líquidos ácido-base e solventes, para evitar a degradação da eficiência causada pela erosão média e corrosão.

3. Conversão de energia cinética para fornecimento de pressão estável

O líquido de alta energia cinética expelido da borda externa do impulsor flui para a câmara de pressão em forma de voluta da carcaça da bomba. A seção transversal do canal de fluxo da voluta se expande gradualmente de pequeno para grande, o que reduz passo a passo a velocidade do fluxo de líquido e converte eficientemente a energia cinética do líquido em energia de pressão. O líquido ganha carga e pressão suficientes e é finalmente entregue de forma constante ao próximo fluxo de processo através da tubulação de saída para realizar o transporte contínuo do meio.

II. Processo de Operação Padrão

1. Escorvamento da bomba e ventilação de ar: Antes da partida, a válvula de ventilação deve ser aberta para esgotar completamente o ar dentro da carcaça da bomba e da tubulação de sucção e preencher o sistema com meio, de modo a evitar fluxo zero e pressão zero do equipamento causada pela ligação de ar.
2. Inicialização e Operação: Após a confirmação, ligue a fonte de alimentação. O motor à prova de explosão aciona o eixo da bomba e o impulsor para girar uniformemente em alta velocidade e o equipamento entra no estado operacional.
3. Transporte Contínuo: Sob condições nominais de trabalho, a bomba completa continuamente a circulação de sucção e descarga de líquido, com vazão estável e pressão livre de pulsação durante todo o processo, atendendo às demandas da produção química contínua.

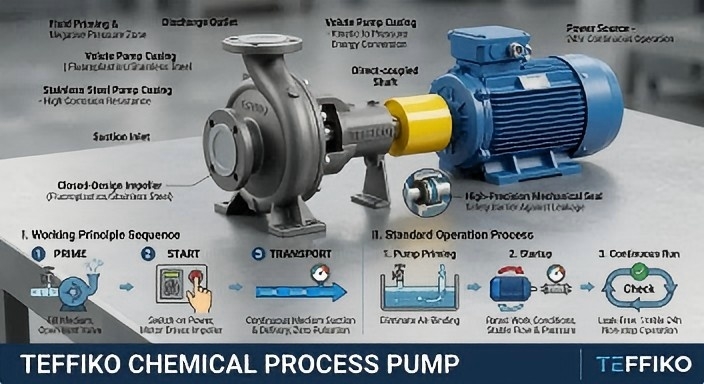

III. Coordenação de componentes principais

1. Impulsor (componente principal): Feito principalmente de materiais resistentes à corrosão, como aço inoxidável e fluoroplásticos com design fechado. Ele impulsiona diretamente a rotação do líquido para gerar força centrífuga e resiste à erosão e corrosão médias.
2. Carcaça da bomba voluta (componente de conversão de energia): Coleta líquido em alta velocidade e converte energia cinética em energia de pressão, ao mesmo tempo que fornece excelente desempenho geral de vedação para evitar vazamento de meios tóxicos ou corrosivos.
3. Selo Mecânico (Barreira de Segurança): Equipado com selos mecânicos de alta precisão como padrão, capazes de suportar altas temperaturas e altas pressões, eliminando vazamentos médios e infiltrações de ar para garantir a segurança da produção.
4. Motor (fonte de alimentação): Fornece energia estável com estrutura de acoplamento direto para alta eficiência de transmissão, suportando operação ininterrupta 24 horas por dia.

Conclusão

Em resumo, a operação principal dobombas de processo químicodepende da conversão de energia por meio da força centrífuga. Através da sucção de líquido com pressão negativa gerada pela rotação do impulsor, aceleração centrífuga e pressurização da voluta, é realizado o transporte contínuo, estável e seguro de meios químicos.Tefikoas bombas para processos químicos convertem a energia da pressão por meio da força centrífuga e são projetadas sob medida para condições de trabalho adversas. Apresentando vedação de alto padrão e estruturas resistentes ao desgaste, eles alcançam operação estável e contínua 24 horas sem vazamentos, servindo como uma opção segura e eficiente para o transporte de fluidos químicos.
