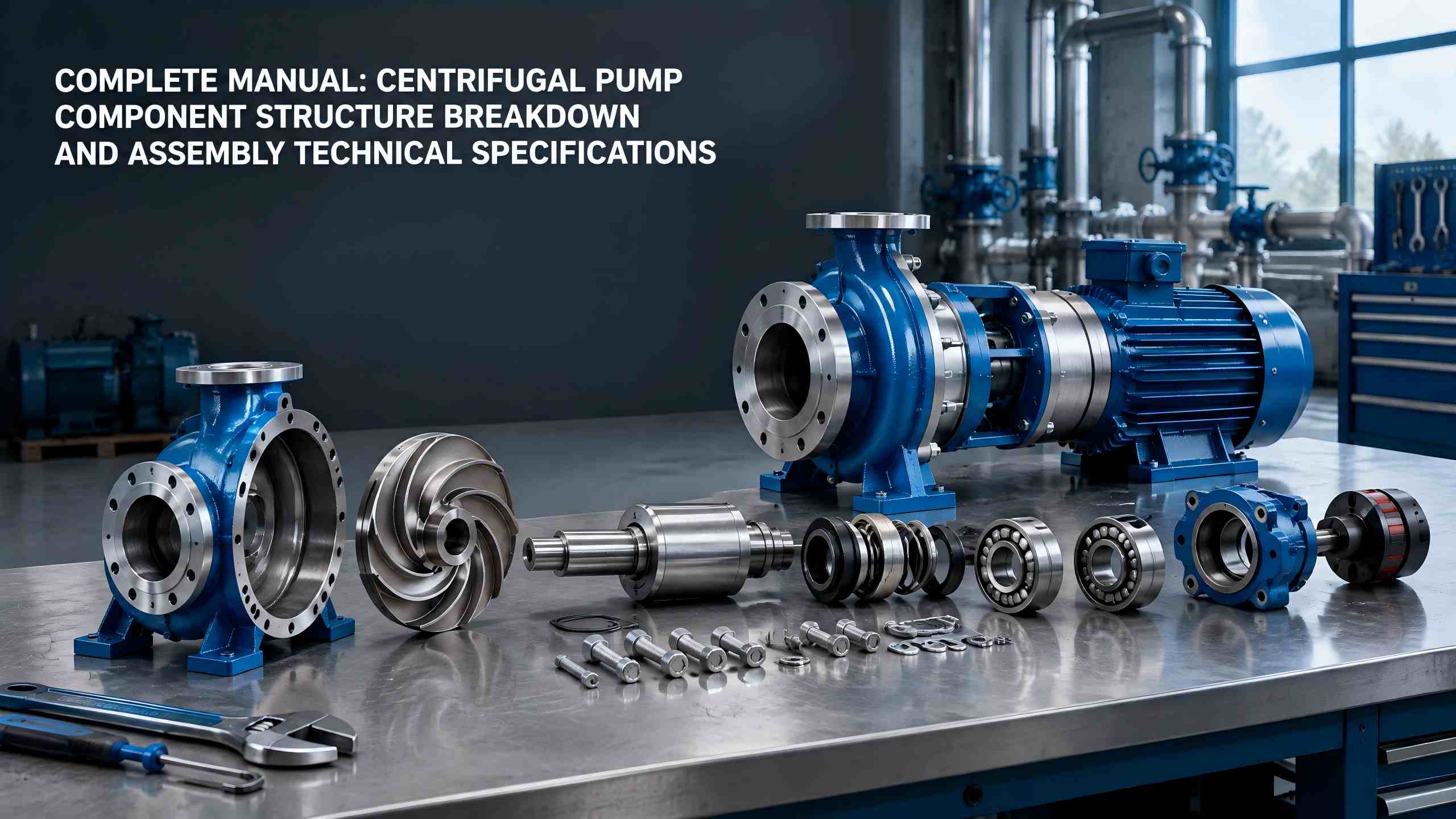

Especificações técnicas de divisão e montagem da estrutura dos componentes da bomba centrífuga

Bombas centrífugassão amplamente utilizados em abastecimento de água industrial, drenagem, HVAC, transporte de fluidos químicos, abastecimento de água municipal e outros campos. Este documento explica de forma abrangente a estrutura e as funções dos componentes principais, conjuntos de proteção de vedação e acessórios auxiliares deTefikobombas centrífugas. Ele também fornece preparativos completos de pré-montagem, procedimentos padrão e requisitos técnicos para ajudar os usuários a reduzir as taxas de falha do equipamento desde a origem.

I. Conjuntos de vedação e proteção da bomba centrífuga

Os conjuntos de vedação e proteção determinam a estanqueidade, a estabilidade operacional e a vida útil das bombas de água. Eles incluem principalmente elementos de vedação, rolamentos, caixas de rolamentos e outras peças, e servem como componentes críticos para evitar vazamentos de água, ruídos anormais, vibrações e falhas por gripagem.

Selos Mecânicos e Selos de Embalagem

As estruturas de vedação comuns para bombas centrífugas se enquadram em duas categorias: vedações mecânicas e vedações de gaxeta. Um selo mecânico consiste em um anel giratório, um anel estacionário, molas e anéis de vedação. Suas faces finais se ajustam com precisão para oferecer desempenho de vazamento quase zero, com propriedades resistentes ao desgaste e a altas temperaturas, tornando-o adequado para condições operacionais industriais de alta pressão e alta velocidade.

As vedações de embalagem adotam enchimentos flexíveis de grafite e PTFE para vedação. Apresentando estrutura simples, fácil manutenção e baixo custo, são aplicados principalmente em bombas de água civis e pequenas bombas centrífugas de baixa pressão. Sua desvantagem reside na pequena infiltração de água durante a operação, exigindo aperto periódico ou substituição da gaxeta.

Rolamentos e caixas de rolamentos

Os rolamentos suportam a rotação de alta velocidade do eixo da bomba, reduzem a resistência ao atrito mecânico e garantem uma operação suave, sem deslocamentos e oscilações do eixo. A caixa do rolamento atua como uma caixa protetora para os rolamentos. Ele armazena óleo lubrificante e graxa internamente para fornecer lubrificação contínua e dissipação de calor para os rolamentos, de modo a evitar o superaquecimento, queima e gripagem dos rolamentos durante a retificação a seco.

II. Conjuntos auxiliares correspondentes para bombas centrífugas

Os conjuntos auxiliares não realizam trabalho fluido diretamente, mas garantem uma operação segura, estável e padrão de todo o equipamento e constituem uma parte indispensável de um sistema completo de bombas centrífugas.

• Flanges de entrada e saída: Realize a conexão padrão entre a bomba de água e as tubulações, garanta a estanqueidade das juntas e evite infiltração de água e vazamento de ar.
• Base e acoplamento: A base fixa toda a unidade e reduz a vibração operacional; o acoplamento conecta o eixo da bomba e o eixo do motor para obter transmissão de energia síncrona.
• Válvula de liberação de ar e válvula de drenagem: A liberação de ar na inicialização elimina o bloqueio de ar e a cavitação; a drenagem no desligamento evita congelamento e corrosão para proteger os componentes internos.

III. Preparações de pré-montagem para bombas centrífugas

A qualidade de montagem das bombas centrífugas exerce um impacto direto no desempenho operacional e na vida útil. Os preparativos padronizados devem ser concluídos antes da montagem formal para evitar montagem incorreta, montagem de peças faltantes e montagem não conforme.

•  Estude minuciosamente os documentos técnicos: Leia atentamente o manual da bomba centrífuga, os desenhos de montagem e os requisitos de parâmetros técnicos, e familiarize-se com a estrutura do equipamento e os padrões de montagem.
•  Critérios mestres de qualidade dos componentes: Esclareça os padrões de aceitação para cada componente da bomba centrífuga e confirme se as peças estão livres de deformação, rachaduras, desgaste e corrosão.
•  Inventário e inspeção de peças: Verifique todos os componentes um por um para garantir acessórios completos, especificações correspondentes e qualidade qualificada, além de proibir a instalação de peças defeituosas.
•  Prepare ferramentas e instrumentos de medição: Prepare com antecedência os equipamentos de montagem e medição, incluindo chaves, paquímetros, níveis e ferramentas de alinhamento, para garantir a precisão da montagem.
•  Preparar consumíveis: Prepare óleo lubrificante, graxa, gaxetas, juntas e outros consumíveis para atender às demandas de lubrificação e vedação para montagem.

4. Sequência de montagem padrão para bombas centrífugas

As bombas centrífugas de diferentes modelos variam ligeiramente em estrutura e ordem de montagem. A bomba centrífuga back pull-out tipo IS, que tem a aplicação mais ampla, adota procedimentos de montagem padrão universais da indústria. As etapas específicas são as seguintes:

1. Monte os conjuntos de rolamentos: Instale os rolamentos com precisão nas posições designadas no eixo da bomba, garantindo que os rolamentos estejam totalmente assentados e girem de maneira flexível.

2. Monte o conjunto do eixo da bomba: Encaixe o eixo da bomba com os rolamentos montados na carcaça da bomba como um todo, garantindo uma rotação suave e sem emperramento.

3. Fixe a carcaça e a estrutura da bomba: Monte e fixe toda a carcaça da bomba na estrutura do equipamento, certificando-se de que o corpo da bomba esteja horizontal, firme e livre de oscilações.

4. Instale a tampa da bomba e o impulsor: Pré-encaixe a tampa da bomba na posição do eixo da bomba e, em seguida, aperte o impulsor para garantir uma montagem firme do impulsor e folgas uniformes.

5. Integre e fixe toda a unidade: Encaixe e trave com precisão a tampa e a carcaça da bomba e, em seguida, fixe todo o corpo da bomba na base do equipamento.

6. Acabamento da aparência: Remova detritos e manchas de toda a unidade, inspecione a integridade da aparência e finalize o trabalho geral de arrumação.

7. Alinhamento e calibração do acoplamento: Conclua a instalação dos acoplamentos do motor e do corpo da bomba, execute a correção da coaxialidade para garantir a precisão da transmissão.

V. Requisitos Técnicos Básicos para Montagem de Bomba Centrífuga

Inspeção e aceitação rigorosas devem ser realizadas após a conclusão da montagem de acordo com os padrões técnicos para garantir a operação qualificada do equipamento. Os principais critérios de aceitação estão listados abaixo:

•  Rotação flexível de toda a unidade: Gire suavemente o corpo da bomba e gire o eixo manualmente. A unidade deve girar suave e uniformemente, sem emperramento ou ruído de fricção mecânica.
•  Sem folga no eixo da bomba: O eixo da bomba não deve ter nenhum deslocamento axial ou radial óbvio, com folgas compatíveis e sem folgas ou oscilações.
•  Coaxialidade de acoplamento qualificada: O desvio coaxial entre o meio acoplamento da bomba e o meio acoplamento do motor deve atender aos parâmetros técnicos do equipamento, de forma a evitar vibrações, ruídos anormais e desgaste induzidos pela operação excêntrica.
•  Enchimento de lubrificante padrão: Encha os rolamentos e as peças da transmissão com quantidades adequadas de óleo lubrificante e graxa. Mantenha o volume adequado de óleo para evitar moagem a seco causada pela falta de óleo ou acúmulo de poeira devido ao excesso de óleo.

Resumo

Os componentes da bomba centrífuga constituem a base para a operação do equipamento. Impulsores, carcaças de bombas, eixos de bombas, elementos de vedação, rolamentos e outras peças desempenham as respectivas funções e cooperam entre si, determinando o desempenho e a vida útil da bomba. Enquanto isso, preparações padronizadas de pré-montagem, sequências de montagem compatíveis e padrões rigorosos de aceitação de montagem são essenciais para evitar falhas nos equipamentos, aumentar a eficiência operacional e prolongar a vida útil dos equipamentos. Domínio da estrutura dos componentes e técnicas de montagem deTefikoAs bombas centrífugas servem como base essencial para a operação e manutenção do equipamento, comissionamento da instalação e solução de problemas.
