Como selecionar o selo mecânico correto

Os selos mecânicos são componentes de vedação de núcleo para equipamentos de manuseio de fluidos, comobombas centrífugas, caldeiras de síntese de reação, turbocompressores e motores submersíveis, garantindo a operação estável e sem vazamentos do equipamento. No entanto, o seu desempenho e vida útil dependem não apenas do produto em si, mas também fortemente da seleção adequada, da precisão da instalação e das práticas de operação e manutenção. As estatísticas da indústria mostram que mais de 80% dos vazamentos de vedações, falhas prematuras e problemas frequentes de substituição resultam de seleção inadequada, instalação fora do padrão ou erros operacionais. Combinando padrões da indústria com experiência prática de campo,Tefikoaborda a seleção precisa do tipo e o controle preciso da instalação para obter uma operação mais confiável e eficiente do equipamento.

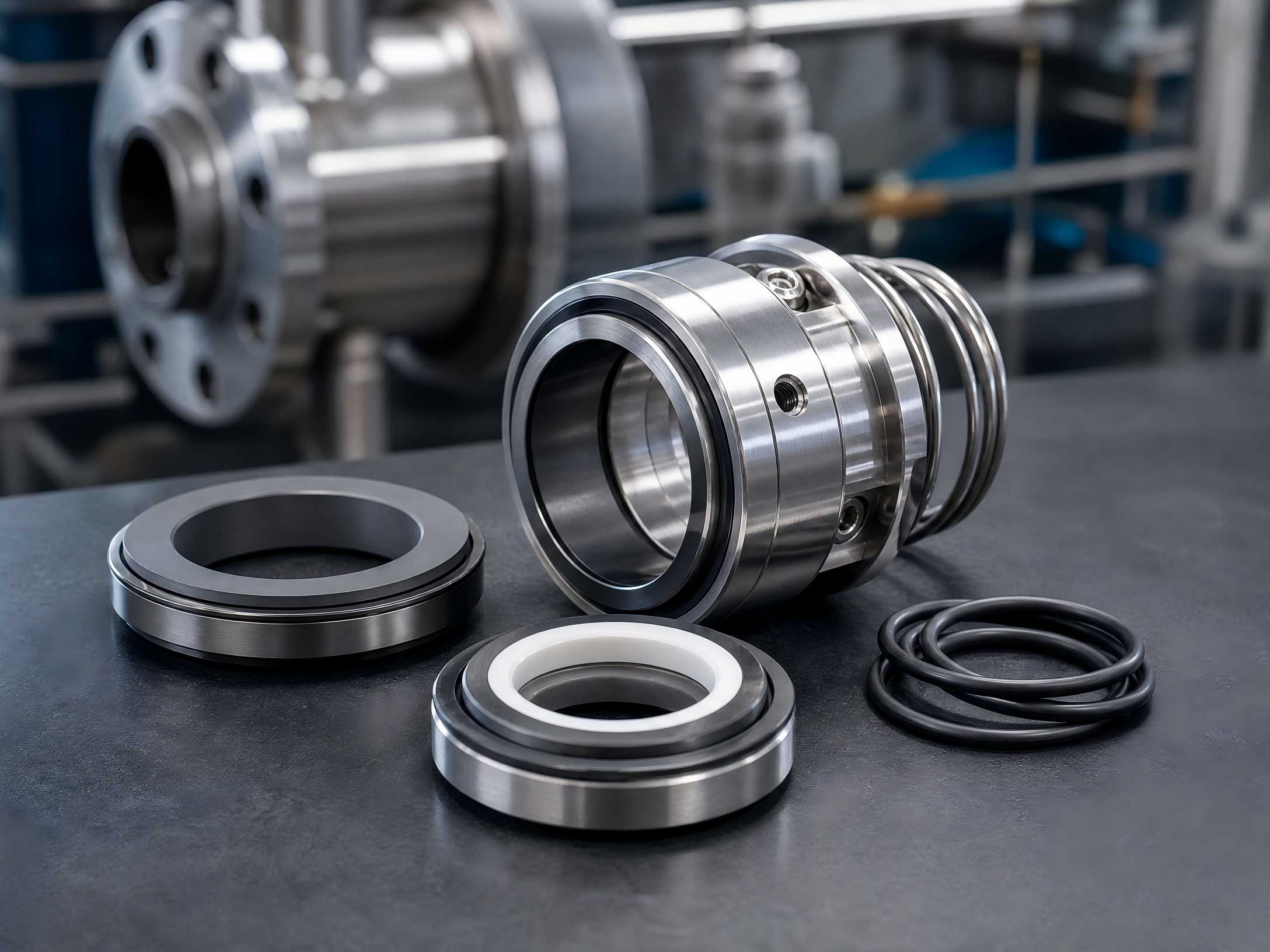

I. Importância fundamental da seleção precisa do selo mecânico

Como um componente central de precisão do equipamento, um selo mecânico forma uma barreira estanque por meio de faces de extremidade de anel estacionárias rotativas, elementos elásticos e estruturas de vedação auxiliares para bloquear vazamentos internos do meio e evitar que poeira e impurezas externas entrem no equipamento. A seleção e aplicação adequadas de selos mecânicos podem resolver efetivamente problemas de infiltração de equipamentos, reduzir o tempo de inatividade não planejado, reduzir substancialmente os custos de manutenção operacional e evitar riscos ambientais e de segurança decorrentes do vazamento de meios corrosivos, inflamáveis ​​e explosivos.

Por outro lado, a seleção incorreta e os modelos incompatíveis desencadeiam diretamente o desgaste rápido das extremidades da vedação, o envelhecimento e a rachadura das peças de borracha e o vazamento induzido por falha na vedação, prejudicando gravemente a estabilidade operacional de equipamentos industriais completos.

II. Classificação e condições de trabalho aplicáveis ​​de selos mecânicos

Diversos tipos de selos mecânicos dedicados estão disponíveis para diferentes condições de trabalho e propriedades médias para atender a vários cenários industriais. O seu âmbito de aplicação deve ser esclarecido antes da seleção:

•  Selos mecânicos de alta/baixa temperatura: Adequados para condições de trabalho com grandes diferenças de temperatura entre frio e quente, óleo quente em alta temperatura e meio criogênico de baixa temperatura, resolvendo a deformação da vedação e falhas causadas pelo envelhecimento sob temperaturas extremas.
•  Selos mecânicos de alta pressão/resistentes à corrosão: Projetados para cenários de transporte de tubulações de alta pressão, ácidos químicos químicos e alta pressão, com desempenho favorável de resistência à pressão e anticorrosão.
•  Selos mecânicos resistentes a partículas: Especialmente desenvolvidos para meios contendo esgoto, lama, partículas sólidas e impurezas cristalinas, apresentando resistência ao desgaste e à erosão.
•  Selos mecânicos específicos para hidrocarbonetos leves: Adaptados para meios de hidrocarbonetos leves de baixa viscosidade e facilmente vaporizáveis ​​para evitar falhas na moagem a seco da vedação causadas pela vaporização do meio.

III. Parâmetros Fundamentais e Princípios Básicos para Seleção de Selos Mecânicos

A seleção correta da vedação mecânica depende da combinação de estruturas e materiais em relação a cinco parâmetros principais: pressão da câmara de vedação, temperatura média, velocidade de rotação operacional, propriedades do fluido e espaço de instalação. Os princípios de seleção padrão são especificados abaixo.

1. Determine a estrutura da vedação pela pressão da câmara de vedação

A pressão constitui o fator central que rege a estrutura da vedação. Selos mecânicos não balanceados com estruturas simples e desempenho econômico são aplicáveis ​​para condições de baixa pressão e pressão atmosférica para satisfazer os requisitos gerais de vedação. Selos mecânicos balanceados devem ser adotados para condições de pressão média a alta e condições de trabalho com flutuações drásticas de pressão. Eles reduzem efetivamente a pressão específica da face final, atenuam o aquecimento por atrito e evitam vazamentos resultantes da separação de alta pressão das faces finais da vedação. Estruturas de vedação de extremidade simples ou dupla podem ser escolhidas de acordo com os requisitos de vedação; selos de extremidade dupla são preferidos para meios de alto risco para obter proteção de camada dupla.

2. Determine o tipo de vedação operando a velocidade de rotação

As vedações do tipo rotativo e do tipo estacionário são diferenciadas de acordo com a velocidade linear de operação do equipamento. Para condições de trabalho em alta velocidade, as vedações mecânicas hidrodinâmicas sem contato são priorizadas para minimizar a perda por atrito na face final, adaptar-se à operação em alta velocidade e evitar danos rápidos à vedação devido à retificação a seco em alta velocidade. As vedações convencionais do tipo contato são suficientes para equipamentos de baixa velocidade e em estado estacionário.

3. Combine materiais e sistemas auxiliares com temperatura e propriedades médias

A corrosividade, a abrasividade e as características térmicas dos meios determinam diretamente os materiais dos pares de fricção e os materiais dos anéis de vedação auxiliares; os sistemas de proteção correspondentes também deverão ser equipados:

•  Água limpa e meio óleo-água comum: pares de fricção carbono-grafite-versus-cerâmica e borracha NBR nitrila-butadieno para ótimo desempenho de custo para uso geral.
•  Meio corrosivo ácido-alcalino: materiais anticorrosivos resistentes ao desgaste de carboneto de silício ou carboneto de tungstênio combinados com borracha fluorada FKM e politetrafluoretileno PTFE.
•  Meio de suspensão carregado de partículas: emparelhamento de carboneto de silício duro com duro versus carboneto de silício para resistência superior ao desgaste e desempenho anti-riscos das faces finais.
•  Condições de trabalho em altas temperaturas: Substitua os O-rings de borracha comuns por vedações de fole metálico ou vedações de borracha fluorada resistentes a altas temperaturas, complementadas por sistemas de resfriamento e isolamento térmico.
•  Meios inflamáveis, explosivos e tóxicos: Equipar sistemas de lavagem, filtragem e fluido de barreira para eliminar riscos de vazamento médio.

4. Determine a configuração da mola e da montagem por espaço de instalação

Selecione estruturas de mola única, mola múltipla ou mola ondulada com flexibilidade de acordo com o espaço de instalação efetivo da câmara de vedação e diferencie vedações montadas internamente e montadas externamente. As vedações com múltiplas molas montadas internamente cabem em câmaras padrão. As vedações de mola única ou de mola ondulada são preferidas para espaços confinados compactos para garantir conformidade de instalação e desempenho de compensação elástica.

4. Cenários de seleção precisos para tipos de selos mecânicos convencionais

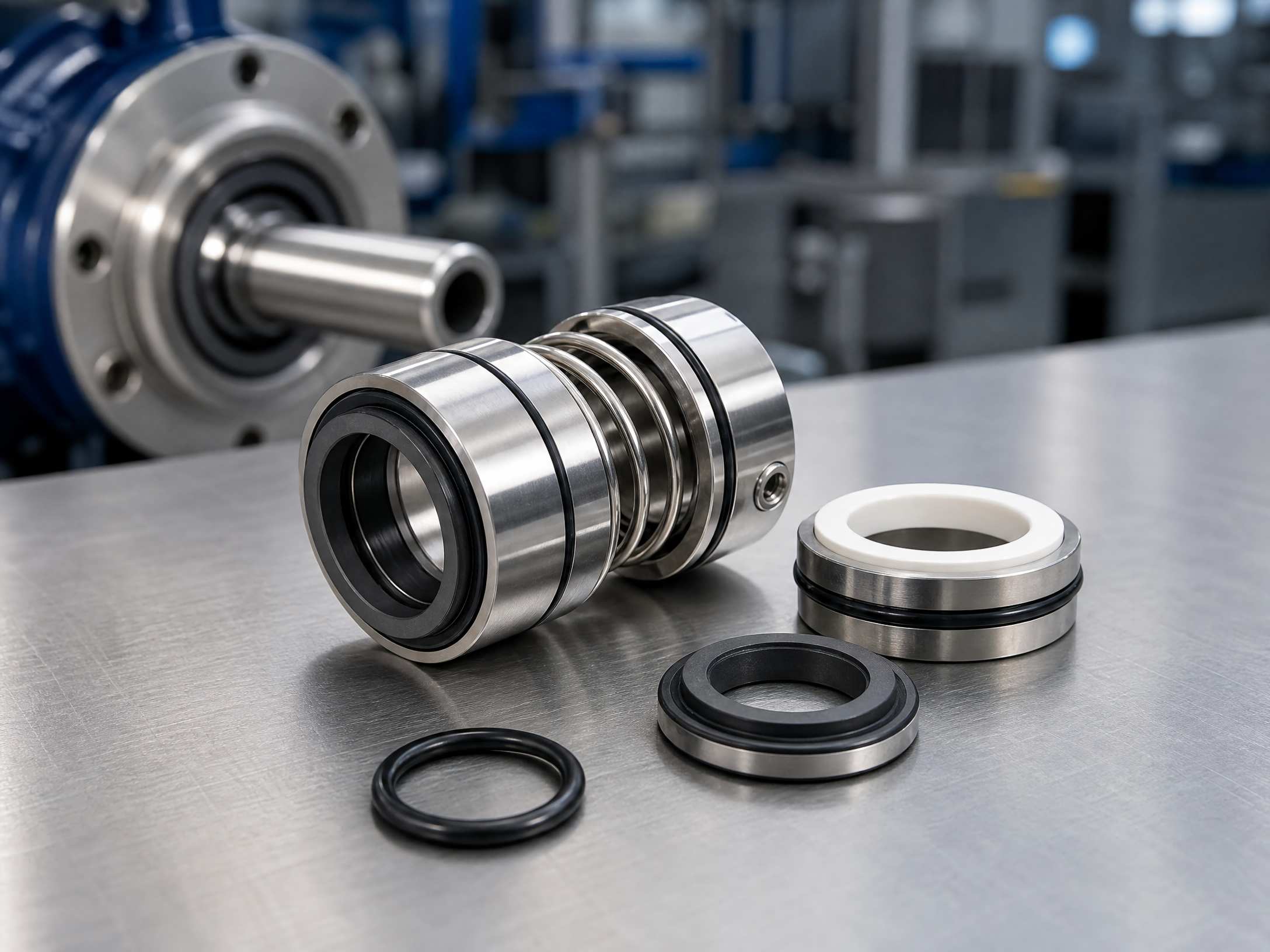

1. Selo mecânico de extremidade única

Aplicável a bombas de água limpa, bombas de circulação e bombas de água industriais em geral sob condições não corrosivas, livres de partículas, de temperatura normal e de pressão atmosférica. Apresentando estruturas simples, manutenção conveniente e baixos custos, é a principal opção para condições de trabalho de uso geral.

2. Selo mecânico de extremidade dupla

Adequado para bombas químicas, bombas farmacêuticas e condições de trabalho envolvendo meios inflamáveis, explosivos, tóxicos e fortemente corrosivos. A proteção de vedação de camada dupla permite que a injeção de fluido de barreira obtenha vazamento zero e proporcione segurança extremamente alta.

3. Selo mecânico de fole metálico

Livre de estruturas convencionais de anéis de vedação, elimina completamente o envelhecimento induzido por altas temperaturas. Ele se adapta a óleo quente de alta temperatura, bombas de óleo de condução de calor e equipamentos com forte vibração com resistência superior à temperatura, resistência à fadiga e vida útil prolongada.

4. Selo mecânico de cartucho

Pré-montado como uma unidade integral, evita o comissionamento complexo e evita erros de instalação manual. Adequado para a maioria das condições de trabalho, atende cenários de produção que exigem baixas taxas de falhas e manutenção mínima.

V. Requisitos de precisão de instalação para selos mecânicos

Mesmo com uma seleção adequada, a precisão abaixo do padrão do equipamento ainda causará falha na vedação. Os principais parâmetros de precisão do equipamento devem ser verificados antes da instalação e estar em conformidade com as especificações do setor antes da construção:

•  Tolerância de desvio radial do eixo/luva do eixo para montagem da vedação: ≤0,04~0,06mm
•  Flutuação axial total do rotor: ≤0,3 mm para evitar separação da face final da vedação e vazamento induzido pelo deslocamento axial
•  Tolerância de desvio das faces finais de posicionamento da câmara de vedação e da tampa de vedação em relação ao eixo do eixo: ≤0,04~0,06mm para garantir um encaixe de vedação plano

VI. Procedimentos de instalação padronizados e pontos-chave para selos mecânicos

1. Verificação de pré-instalação

Primeiro confirme se o modelo e as especificações do selo correspondem totalmente às condições de trabalho do equipamento; verifique a integridade e integridade de todos os componentes em relação ao desenho de montagem geral. Para vedações com acionamento por mola helicoidal, diferencie as direções esquerda e direita da mola de acordo com a direção de rotação do eixo para evitar falha na montagem reversa.

2. Limpeza e pré-tratamento pré-instalação

Limpe completamente as buchas do eixo, as câmaras de vedação, as tampas da gaxeta e outros componentes para remover rebarbas, ferrugem e impurezas e garantir peças limpas e livres de objetos estranhos. Inspecione a operação correta do rolamento. Aplique uma fina camada de lubrificante nas posições de montagem do eixo para condições normais de trabalho para reduzir o atrito. Para condições em que os anéis de borracha são incompatíveis com produtos petrolíferos, pode-se usar água com sabão para lubrificação. Os anéis estacionários montados em flutuação sem pinos anti-rotação devem ser instalados a seco e sem aplicação de óleo.

3. Operações formais de instalação

Controle rigorosamente as dimensões de instalação de acordo com os manuais do produto. Instale anéis estacionários e tampas de gaxeta nos eixos primeiro para evitar danos por impacto na face final e, em seguida, instale conjuntos de anéis giratórios. Aperte os parafusos de fixação dos assentos da mola e dos assentos de transmissão em passagens uniformes e escalonadas. Antes de travar a tampa da sobreposta, realize testes de compressão axial empurrando e puxando manualmente os anéis de compensação. A qualificação é confirmada quando o retorno elástico automático sem emperramento ocorre após a liberação. Finalmente aperte todos os parafusos uniformemente.

VII. Requisitos padronizados de operação e partida para selos mecânicos

•  Proteção adaptada às condições de trabalho: Equipar dispositivos de resfriamento, aquecimento, filtragem e descarga de fluido de barreira para transporte de meios de alta temperatura, baixa temperatura, carregados de partículas, inflamáveis, explosivos e tóxicos para estabilizar ambientes operacionais de vedação.
•  Inspeção pré-partida: Realize testes manuais de barramento para verificar o torque normal e a ausência de ruído anormal de fricção. Verifique o alinhamento correto do acoplamento, a lubrificação dos mancais e a instalação das tubulações auxiliares.
•  Procedimentos padrão de inicialização: Abra primeiro as válvulas de meio e as válvulas de água de resfriamento para evacuar totalmente o ar dentro das câmaras de vedação e evitar vazamentos de inicialização causados ​​por ar acumulado sob pressão estática. Inicie o equipamento após a confirmação.
•  Monitoramento das condições operacionais: Observe continuamente o status do equipamento após a inicialização. Solucionar problemas de torque anormal, ruído anormal, superaquecimento e infiltração; desligue para manutenção imediatamente após a detecção de falhas.

VIII. Equívocos comuns na seleção, instalação e aplicação

•  Busca cega por preços baixos; aplicação arbitrária de vedações de uso geral em condições de trabalho de alta temperatura, corrosivas e carregadas de partículas, levando a falhas prematuras.
•  Adoção de vedações não balanceadas para condições de trabalho de alta pressão, resultando em separação induzida por pressão na face final e vazamento persistente.
•  Negligência de desvios de precisão dos equipamentos; excentricidade excessiva do eixo e desgaste da vedação acionando a flutuação axial.
•  Sentido de rotação da mola montada inversamente, tensão de instalação irregular ou componentes faltantes causando emperramento e falha da vedação.
•  Falha na ventilação do ar antes da partida e ausência de sistemas de proteção de apoio, causando moagem a seco, superaquecimento e infiltração.

IX. Lista de verificação rápida para seleção e instalação de selo mecânico

•  Confirme as propriedades do meio (temperatura, pressão, corrosividade, conteúdo de partículas)
•  Combine as estruturas de vedação correspondentes (balanceada/não balanceada, extremidade única/extremidade dupla)
•  Selecione pares de fricção e materiais de vedação auxiliar compatíveis
•  Determine a configuração da mola e da montagem de acordo com o espaço de instalação
•  Verifique os parâmetros de precisão do equipamento, como excentricidade do eixo e flutuação axial
•  Verifique o modelo da vedação, a direção de rotação da mola e a integridade dos componentes
•  Equipar sistemas correspondentes de proteção de resfriamento, lavagem e filtragem
•  Implementar a instalação e o comissionamento estritamente de acordo com os procedimentos padrão

Resumo

A seleção do selo mecânico correto constitui um empreendimento sistemático de correspondência de parâmetros, compatibilidade de materiais, instalação precisa e operação padronizada. Se você precisar de compras personalizadas, documentação técnica, amostras, cotações ou propostas de pedidos em grandes quantidades, não hesite em entrar em contato com oTÉFIKOequipe. Recomendamos soluções de produtos de vedação mecânica adequadas, adaptadas às suas condições reais de trabalho, para apoiar uma produção eficiente e estável.
