Prevenção de ruptura por sobrepressão de bomba centrífuga

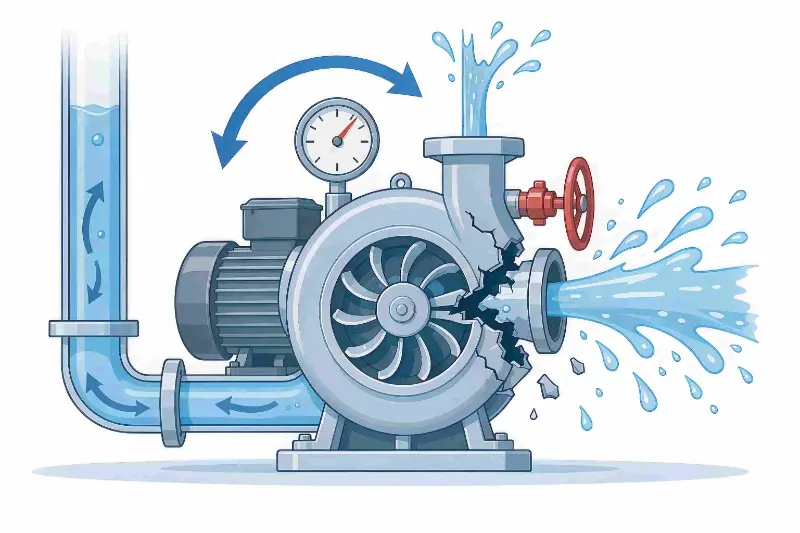

Figura: Esquema do aumento de pressão na válvula fechada causado pelo fechamento da válvula de descarga, resultando em ruptura da carcaça da bomba e ejeção do meio

A maioria das rupturas do corpo da bomba resultam de ponto morto (acumulação de pressão na válvula fechada), partida remota errônea e falhas de intertravamentos automáticos. Este artigo aborda cenários de partida/parada manual, remota e automática para explicar a verificação da válvula, os procedimentos operacionais e a manutenção do intertravamento da instrumentação, evitando assimbomba centrífugaincidentes de ruptura por sobrepressão.Tefikosempre priorizou a segurança operacional da bomba centrífuga e fornece orientação completa sobre operação segura e manutenção para riscos de ruptura do corpo da bomba. Para evitar fundamentalmente tais incidentes, não se pode confiar apenas na proteção de hardware; verificação de válvula, confirmação remota e gerenciamento automático de intertravamento devem ser aplicados a cada operação de partida/parada.

Principais causas da ruptura da bomba

O ponto morto (operando contra uma válvula fechada) é a causa física da grande maioria das rupturas do corpo da bomba, e os sistemas de controle automático amplificam esse risco:

• Iniciando a bomba com as válvulas de entrada e saída fechadas, o impulsor agita continuamente o líquido retido; a energia mecânica é convertida em calor, o líquido vaporiza e a pressão aumenta e, em pouco tempo, excede a pressão nominal da carcaça da bomba;
• Quando a bomba é iniciada remotamente a partir da sala de controle central, os operadores não podem confirmar o status da válvula no local, facilitando a partida às cegas após a manutenção, quando as válvulas não foram reiniciadas;
• Quando ocorre a partida automática acionada por nível, as válvulas da linha ainda podem estar fechadas para manutenção e a bomba funciona pressurizada sem ninguém no local;
• Intertravamentos de baixa vazão e alta temperatura que ficam descalibrados por longos períodos não protegem e o sistema não pode desligar automaticamente e aliviar a pressão após sobrepressão.

Estudo de caso de acidente industrial

Em uma instalação de tanque de armazenamento de matéria-prima química de pequeno a médio porte, após a conclusão da manutenção de uma bomba centrífuga de transferência de tanque de armazenamento, a equipe de manutenção restaurou o equipamento, mas esqueceu de abrir a válvula de descarga e depois mudou a bomba para o modo automático. A bomba iniciou e parou automaticamente com base nos sinais de nível do tanque, sem ninguém no local. Quando o nível do tanque atingiu o valor de disparo definido, o sistema PLC iniciou a bomba centrífuga automaticamente. O líquido na câmara selada da bomba foi continuamente agitado pelo impulsor; em apenas 90 segundos, o meio aqueceu e vaporizou rapidamente, e a pressão dentro da bomba continuou subindo. Como o intertravamento de baixo fluxo da usina não foi calibrado por mais de dois anos, seu sensor travou e falhou, e nenhuma proteção de desligamento foi acionada. Eventualmente, a carcaça da bomba rompeu e o meio de alta temperatura foi espalhado para fora, destruindo o equipamento no local e forçando um desligamento de emergência da linha de produção, resultando em reparos substanciais e perdas por tempo de inatividade. O relatório de investigação pós-incidente identificou duas causas principais: falha na nova verificação do status da válvula no local após a manutenção e o intertravamento de segurança que ficou muito tempo sem teste funcional.

Conclusão: Operação não supervisionada + válvulas não reiniciadas + intertravamentos com falha – a ruptura resultou apenas da combinação desses três fatores e poderia ter sido evitada se qualquer um deles tivesse sido controlado.

Arranque manual da bomba no local: a verificação da posição da válvula é a primeira linha de defesa

Verifique rigorosamente o status de todas as válvulas

Antes de iniciar a bomba, cada válvula de linha deve ser confirmada item por item para evitar a partida com as válvulas fechadas:

• Linha de processo principal: mantenha a válvula de sucção totalmente aberta para garantir que o líquido entre suavemente na câmara da bomba;
• Mantenha todas as válvulas auxiliares, como válvulas de ventilação, válvulas de drenagem e válvulas de purga fechadas;
• Abra a válvula de liberação de ar do corpo da bomba para completar a escorva e ventilação, expelir todo o ar da bomba e evitar cavitação e funcionamento a seco;
• Manter a válvula de descarga ligeiramente aberta ou totalmente fechada; nunca ligue a bomba com a entrada e a saída bloqueadas simultaneamente.

Incorpore verificações de válvulas em uma lista de verificação padronizada

As posições aberta/fechada da válvula são pontos de controle críticos para garantir a operação segura da bomba e devem ser formalizadas nas instruções de trabalho do equipamento e nas listas de verificação de inicialização. Os operadores devem confirmar cada item marcando-o, eliminando a dependência da experiência e reduzindo o erro humano através de controlos institucionais.

Início remoto da bomba com controle central: uma etapa de confirmação no local é essencial

A partida remota é um cenário de alta frequência para rupturas por aumento de pressão; confiar apenas na tela de controle central não pode confirmar as condições reais no local:

• Antes de a sala de controle emitir um comando de partida, a bomba não deve ser iniciada com um único clique;
• Quando os operadores não puderem ir ao local para verificar as válvulas, um inspetor no local deverá ser designado para confirmar fisicamente se todas as válvulas foram reposicionadas nas posições corretas;
• Somente após receber a confirmação no local o controle central poderá emitir o comando de partida, evitando uma incompatibilidade entre a tela de controle e o status real da válvula no local.

Bombas de partida/parada automáticas: foco em evitar que as válvulas fiquem sem reinicialização após a manutenção

Muitas bombas de esvaziamento de tanques dependem de instrumentação de nível e programas PLC para partida/parada automática e operação autônoma, o que torna o risco ainda maior.

A reinspeção no local é obrigatória antes de ativar o modo automático

Após manutenção ou trabalho na tubulação, e antes de mudar para o modo de controle automático, todas as válvulas devem ser verificadas novamente no local: válvula de entrada totalmente aberta, válvula de descarga na posição predefinida de inicialização e todas as válvulas de ventilação fechadas. Cenário de risco típico: quando o nível do tanque atinge um ponto alto, o sistema de controle automático dá partida na bomba, mas a válvula de descarga pós-manutenção permanece fechada, criando diretamente um acúmulo de pressão morta que causa a ruptura da carcaça da bomba em pouco tempo.

Confie nos intertravamentos de instrumentação para fechar a lacuna de operação autônoma

Para evitar que a bomba arranque automaticamente quando as válvulas de linha estão fechadas, deve ser instalado um conjunto completo de dispositivos de proteção da instrumentação:

• Intertravamento de baixo fluxo: Monitora o fluxo da linha; quando o fluxo zero persiste por um longo período, ele identifica isso como operação de cabeça morta e desliga automaticamente a potência do motor;
• Intertravamento de alta temperatura: Monitora a temperatura da carcaça da bomba; quando o aumento da temperatura devido ao aumento da pressão atinge o limite, ele desliga imediatamente para impedir a vaporização e pressurização do líquido;
• Intertravamento de sobrepressão: Quando a pressão de descarga ultrapassa o limite aciona o desligamento, atuando em conjunto com a válvula de segurança para dupla proteção;
• Testes de manutenção de rotina: Calibre o sistema de intertravamento em uma programação mensal fixa, simule condições de fluxo zero e sobrepressão e confirme se as funções de proteção funcionam corretamente, eliminando os pontos cegos de segurança causados ​​por sensores emperrados e programas de intertravamento com falha.

Backstop de hardware: proteções duplas de software e hardware contra ruptura do corpo da bomba

Os controles operacionais tratam do erro humano, enquanto a proteção de hardware mantém a linha de segurança final:

• Instalar na descarga da bomba uma válvula de segurança de alívio ou disco de ruptura, que alivia automaticamente a pressão durante a sobrepressão e libera a alta pressão no interior da bomba;
• Instale uma linha de recirculação de vazão mínima para evitar que a bomba funcione em ponto morto por períodos prolongados com baixa vazão e superaquecimento do líquido;
• Ao transportar meios inflamáveis ​​ou explosivos, use um motor à prova de explosão, garanta o aterramento estático adequado e evite uma explosão química após vazamento do meio;
• Realize testes de espessura de parede regularmente e substitua imediatamente as carcaças da bomba que ficaram mais finas devido à corrosão ou desenvolveram rachaduras, para evitar ruptura prematura causada pela redução da capacidade de suporte de pressão da carcaça.

Equívocos comuns na operação e manutenção diária

• Equívoco: Somente a inicialização manual precisa ser controlada; as bombas automáticas não requerem inspeção no local. Com partida/parada automática, não há supervisão manual e o risco de perda de carga devido à inspeção e reinicialização incompletas da válvula é realmente maior; as válvulas devem ser verificadas novamente no local antes de ativar o modo automático.
• Equívoco: Uma vez instalados os intertravamentos, nenhuma atenção adicional é necessária. As impurezas podem facilmente obstruir os sensores de pressão e fluxo; a falta prolongada de testes leva à falha do intertravamento, deixando o sistema incapaz de desligar automaticamente sob sobrepressão.
• Equívoco: Uma breve partida sem cabeça não é grande coisa. Em uma câmara de bomba selada, o líquido aquece e vaporiza em dezenas de segundos, a pressão aumenta acentuadamente e o incidente se desenvolve extremamente rápido.

Resumo: Como prevenir a ruptura do corpo da bomba

Todo o sistema de proteção é composto por três camadas:

• Camada 1 — Controle Operacional:Verifique as válvulas item por item durante a partida no local; a inicialização remota deve ser combinada com confirmação no local; complete a reinspeção da válvula antes de ativar o modo automático; e formalizar os itens de verificação em uma lista de verificação escrita;
• Camada 2 — Proteção de Controle Automático:Equipar intertravamentos de baixo fluxo, alta temperatura e sobrepressão; aderir a testes regulares; e evitar o funcionamento ocioso sob operação autônoma;
• Camada 3 — Backstop de hardware:Instale dispositivos de alívio de pressão e linhas de recirculação e teste regularmente o corpo da bomba quanto à corrosão.

A grande maioria das rupturas de bombas centrífugas não são problemas de qualidade do equipamento, mas sim o resultado de mau funcionamento da válvula combinado com falha na proteção do controle automático.Tefikorecomenda que as empresas padronizem o gerenciamento de segurança nos três modos de partida/parada – manual, remoto e automático – implementem a proteção de segurança de todo o processo e reduzam continuamente os riscos à segurança da produção decorrentes da ruptura de sobrepressão do corpo da bomba.
