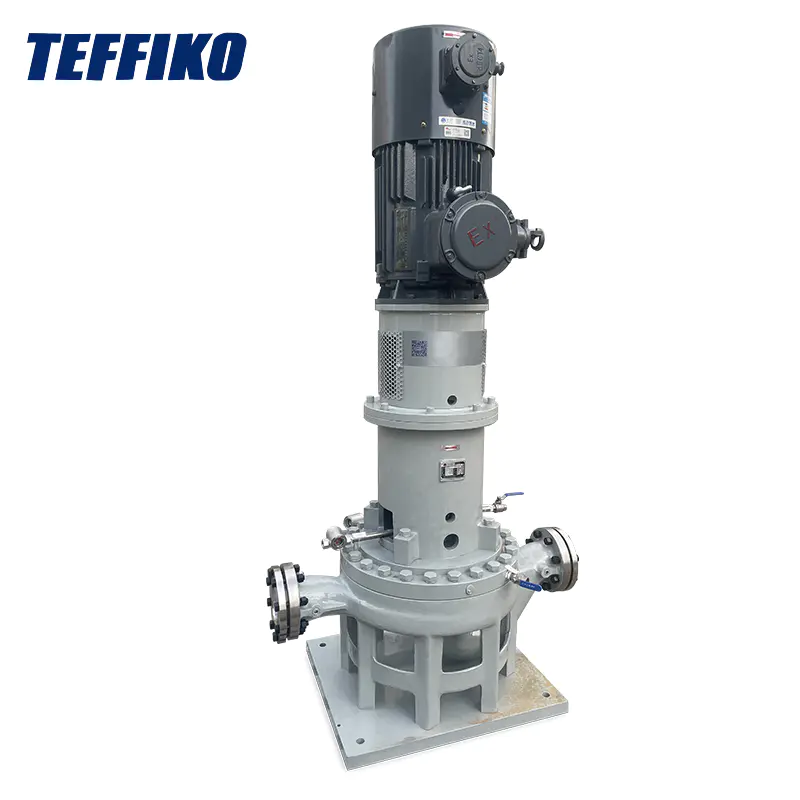

A série Teffiko TGDP das bombas centrífugas verticais da API OH3 é adequada para transportar meios limpos ou ligeiramente contaminados. Com um layout vertical compacto, o motor está diretamente conectado ao corpo da bomba, reduzindo a área do piso em 60% em comparação com as bombas horizontais.
● Impulsor: possui uma estrutura de sucção única, radial e de tipo fechado, equipado com anéis de desgaste do impulsor substituível e anéis de desgaste da carcaça, que podem economizar o custo da manutenção de peças de reposição.
● Vedação do eixo: Dependendo de diferentes condições de trabalho, as vedações de embalagem podem ser selecionadas com flexibilidade.
● Corpo da bomba: dividido radialmente, selado com uma junta restrita entre o corpo da bomba e a tampa da bomba. Os corpos da bomba com um diâmetro acima de 80 mm adotam um design duplo - voluta.
● Tampa da bomba: Uma câmara de resfriamento pode ser configurada quando necessário para resfriar a câmara de vedação do eixo.
● Rolamentos: lubrificados com graxa, há um copo de preenchimento de graxa na tampa do rolamento e o suporte de mancal é normalmente projetado sem uma função de resfriamento.

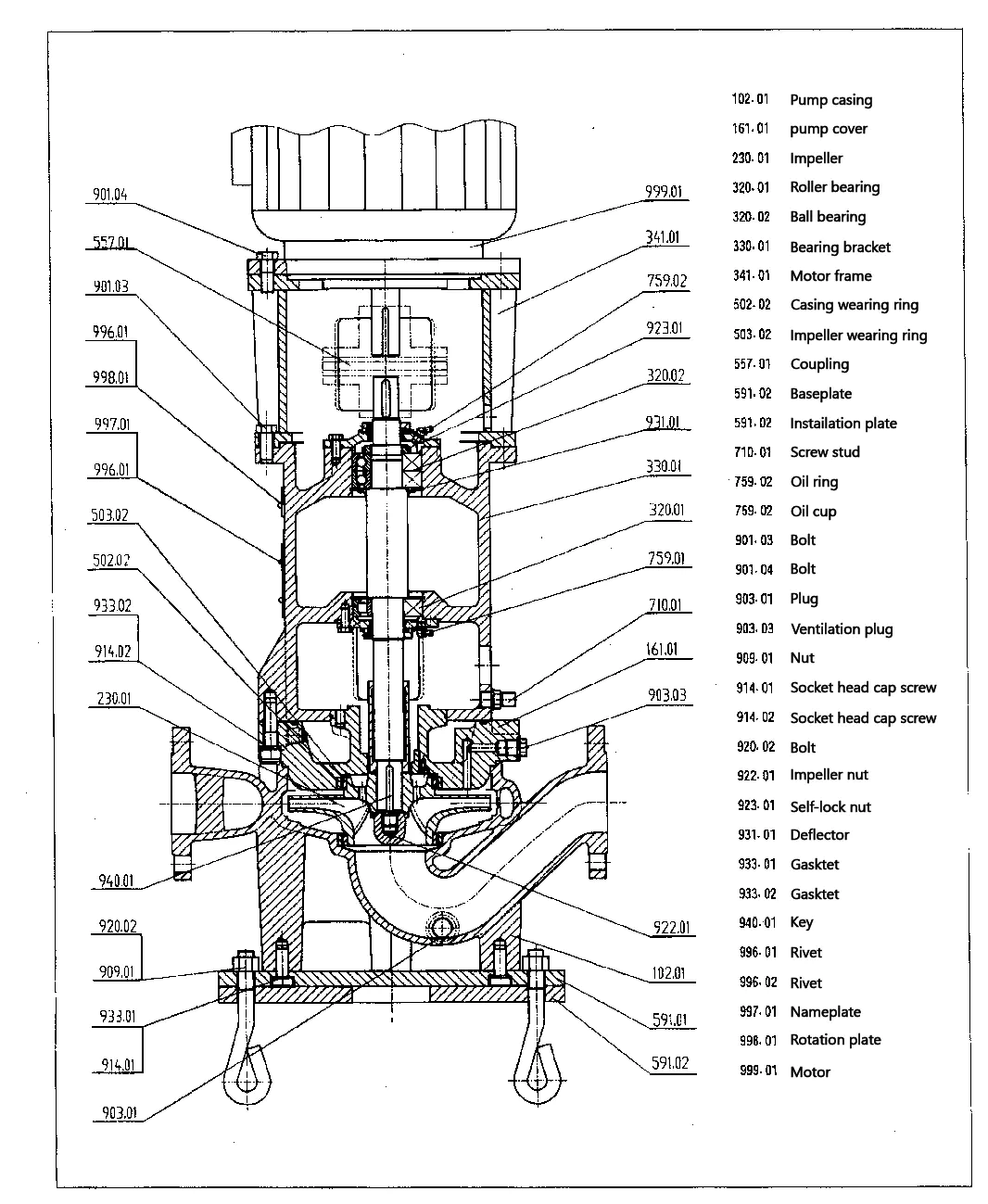

Diagrama esquemático de bomba de processo químico vertical
Áreas de aplicação
1. Fábricas criogênicas: usadas para transportar meios criogênicos, como amônia líquida e nitrogênio líquido. A bomba possui excelente desempenho de vedação e pode se adaptar a ambientes de baixa temperatura, garantindo que o sistema de refrigeração funcione corretamente, mantendo um ambiente de baixa temperatura e garantindo a qualidade de congelamento e armazenamento dos alimentos.
2. Indústria de mineração de carvão: usada para lidar com a água de minas contendo impurezas e substâncias corrosivas. A bomba é desgaste - resistente, corrosão - resistente e tem uma grande taxa de fluxo, garantindo a segurança da mineração de carvão. Também é usado na lavagem de carvão para ajudar em separação eficiente.
3. Usinas de energia: Usado para a água da caldeira - Up para atender à demanda da água; Utilizado em sistemas de dessulfurização e desnitração para reduzir as emissões nocivas de gás. Com desempenho estável, garante a operação contínua de usinas de energia.
4. Indústria marinha: A bomba centrífuga vertical é resistente à corrosão da água do mar. Ele pode transportar várias mídias em plataformas offshore e é usado para transmitir água do mar e água fresca durante a dessalinização da água do mar.
Condições de trabalho
● Taxa de fluxo: 2 - 2600 m³/h
● Cabeça: 0 - 250 m
● Pressão: ≤2,5 MPa
● Temperatura: - 20 ° C - 250 ° C
● Velocidade de rotação máxima: 2900 rpm/min
