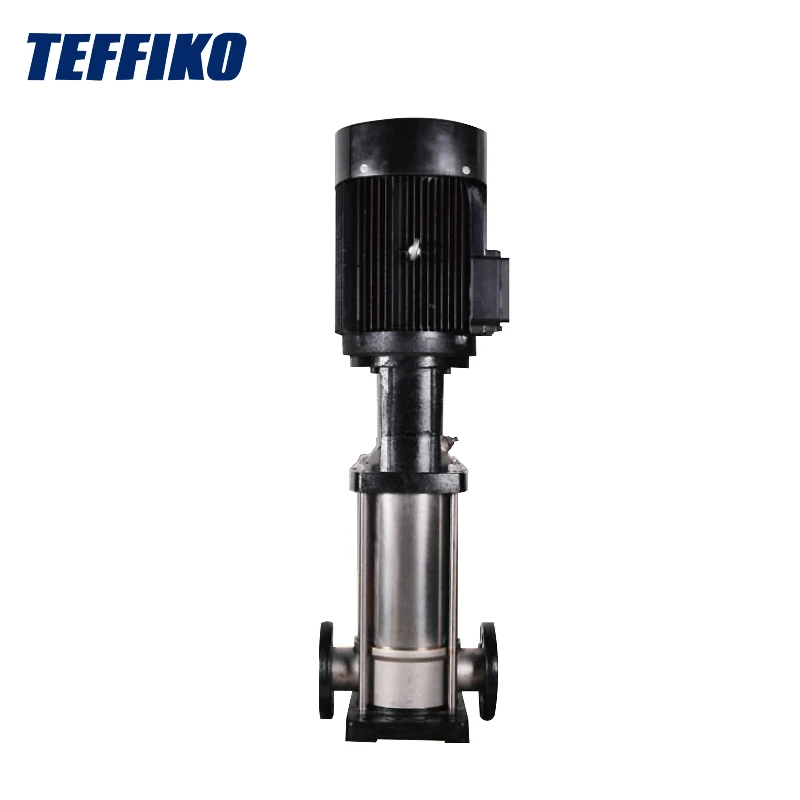

Bomba centrífuga de aço inoxidável vertical de vários estágios

A bomba centrífuga de aço inoxidável vertical TDFP é um produto multifuncional. Ele pode transportar vários meios, como água da torneira e líquidos industriais ligeiramente corrosivos, e é adequado para diferentes cenários de temperatura, taxa de fluxo e pressão. É amplamente utilizado em vários campos, incluindo abastecimento de água, pressurização industrial, transporte líquido industrial, tratamento de água e irrigação. Specific applications include water plant filtration and transportation, zoned water supply in water plants, high-rise building pressurization, industrial process water systems, cleaning systems, high-pressure flushing systems, fire-fighting systems, cooling and air-conditioning systems, boiler feed water and condensate systems, machine tool matching, acid and alkali transportation, filtration systems, reverse osmosis systems, distillation systems, separators, swimming pools, and farmland Irrigação, irrigação por aspersores e irrigação por gotejamento.

Condições operacionais

A bomba centrífuga de aço inoxidável vertical de vários estágios é adequada para:

O líquido deve ser fino, limpo, não inflamável, não explosivo e livre de partículas ou fibras sólidas.

• Temperatura do líquido:

• Tipo de temperatura normal: -15 ° C ~ +70 ° C

• Tipo de água quente: -15 ° C ~ +120 ° C

• Temperatura ambiente: até +40 ° C

• Altitude: até 1000m

Pressão de entrada mínima NPSH

Em uma bomba centrífuga resistente à corrosão multi-estágio vertical, se a pressão na bomba for menor que a pressão de vapor do líquido transportado, poderá ocorrer cavitação. Para evitar a cavitação, é necessário garantir que haja uma pressão mínima no lado da entrada da bomba.

Dicas para compartilhar:

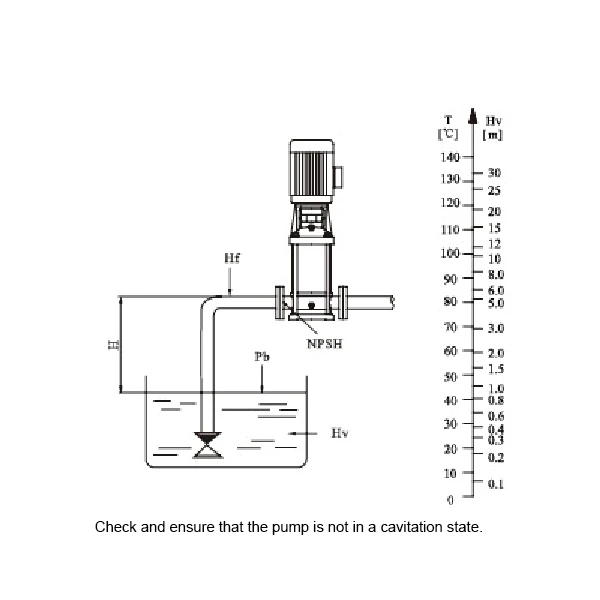

O elevador máximo de sucção h [m] pode ser calculado pela seguinte fórmula:

H = PB × 10,2 - NPSH - HF - HV - HS

• Pb = pressão atmosférica [bar] (a pressão atmosférica pode ser definida como 1 bar; em um sistema fechado, Pb é a pressão do sistema [bar]).

• NPSH = cabeça de sucção positiva líquida [M] (pode ser lida a partir da taxa máxima de fluxo possível da bomba na curva NPSH).

• HF = perda de pipeline de entrada [M].

• HV = pressão de vapor [M].

• HS = margem de segurança = cabeça mínima de 0,5 m.

Regras de julgamento:

• Se o H calculado for positivo, a bomba poderá operar sob o elevador máximo de sucção H.

• Se o H calculado for negativo, deve haver uma pressão de entrada mínima da cabeça H.
