"Nossa bomba queimou o motor de novo!"
“As contas de eletricidade das bombas de água estão ridiculamente altas este mês. Escolhemos a bomba errada?”
"Depois de instalar a nova bomba, a vazão simplesmente não consegue atender aos requisitos do projeto..."
Esses problemas frequentes no abastecimento de água, engenharia química, HVAC e outras áreas geralmente resultam da leitura incorreta ou da ignorância do "manual de instruções" principal da bomba centrífuga - a curva de desempenho. Sendo um equipamento essencial amplamente utilizado na indústria, cada aumento de 1% na eficiência de umbomba centrífugapode significar uma economia anual de dezenas de milhares ou mesmo centenas de milhares de yuans em custos operacionais para um projeto de grande escala.
Este artigo ensinará como interpretar curvas de bombas, não apenas informando como lê-las, mas também como usá-las para tomar decisões ideais de aquisição, operação e manutenção.

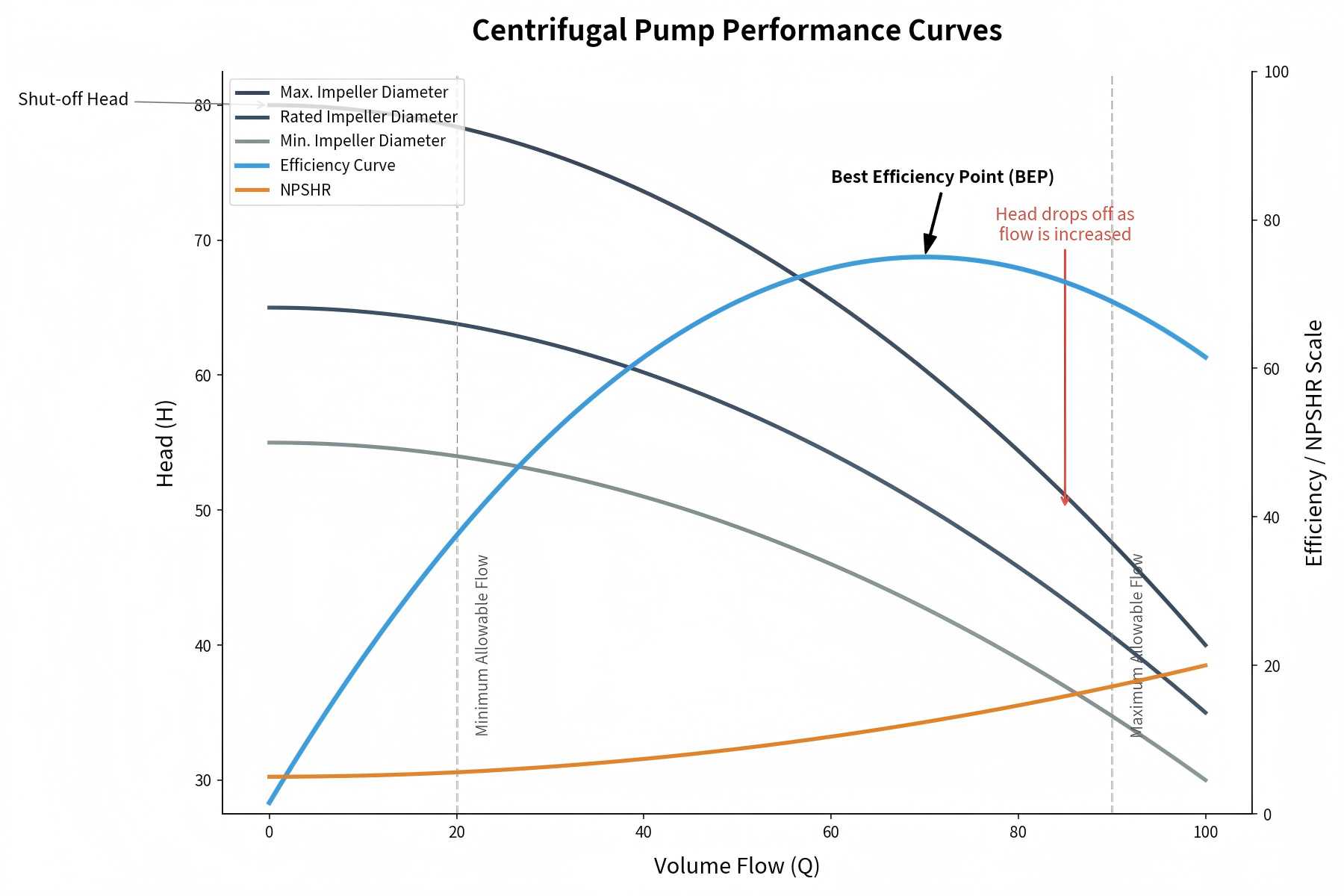

A Curva Cabeça-Fluxo (Curva H-Q) é a parte mais básica de uma curva de bomba. Ele descreve a relação entre a altura manométrica da bomba (a altura até a qual a bomba pode elevar o fluido) e a vazão (o volume de fluido fornecido pela bomba por unidade de tempo) a uma velocidade constante. Normalmente, a altura manométrica é plotada no eixo vertical (eixo Y) e a vazão no eixo horizontal (eixo X).
Uma conclusão importante pode ser tirada da curva H-Q: à medida que a vazão aumenta, a altura manométrica diminui gradualmente. Isso ocorre porque à medida que mais fluido passa através do impulsor e da carcaça da bomba, o atrito do fluido e a turbulência dentro da bomba se intensificam, resultando em redução da altura manométrica. Por exemplo, uma bomba pode gerar 100 pés de altura manométrica a uma vazão de 50 galões por minuto (gpm), enquanto a altura manométrica cai para 80 pés quando a vazão aumenta para 75 gpm – essa relação é claramente visível na curva.
A Curva Potência-Fluxo (Curva P-Q) mostra a relação entre o consumo de energia da bomba e a vazão a uma velocidade constante. O consumo de energia (em cavalos ou quilowatts) é traçado no eixo vertical e a vazão no eixo horizontal.
Ao contrário da curva H-Q, a curva P-Q mostra uma tendência ascendente: o consumo de energia aumenta à medida que a vazão aumenta. Isso ocorre porque a bomba precisa exercer mais esforço para fornecer mais fluido e superar maior atrito e turbulência. Compreender esta curva é fundamental para a seleção do motor da bomba – se o motor for subdimensionado, ele poderá sobrecarregar em condições de alto fluxo; se for superdimensionado, causará desperdício de energia.
A Curva Eficiência-Fluxo (Curva E-Q) reflete a eficiência da bomba em diferentes vazões. A eficiência (expressa em porcentagem) é plotada no eixo vertical e a vazão no eixo horizontal. Esta curva é fundamental para reduzir o consumo de energia, pois mostra a vazão na qual a bomba opera com eficiência máxima.
A curva de eficiência é geralmente em forma de colina: a eficiência aumenta até um pico à medida que a vazão aumenta, depois diminui gradualmente à medida que a vazão continua a aumentar. O pico desta curva é denominado Ponto de Melhor Eficiência (BEP) – explicado em detalhes abaixo.
Ler a curva de uma bomba não envolve apenas identificar as três subcurvas, mas também compreender os principais pontos de dados que determinam o desempenho da bomba. Abaixo estão os principais elementos nos quais focar:
O Ponto de Melhor Eficiência (BEP) é a combinação de vazão e altura manométrica na qual a bomba opera com eficiência máxima, que também é o pico da curva E-Q e o ponto de operação mais econômico da bomba. Ao selecionar uma bomba, priorize modelos onde o ponto de operação necessário (vazão + altura manométrica) do sistema seja o mais próximo possível do BEP.
Operar a bomba longe do BEP leva ao aumento do consumo de energia, ao desgaste acelerado do impulsor e do motor e à redução da vida útil da bomba. Por exemplo, uma bomba com um BEP correspondente a 60 gpm pode sofrer uma redução de eficiência de 20% a 30% e falha prematura ao operar a 30 gpm (metade da vazão do BEP).
A faixa de operação (também conhecida como faixa de desempenho) refere-se à vazão e ao intervalo de altura manométrica dentro do qual a bomba pode operar com segurança sem danificar o impulsor, o motor ou outros componentes. Esta faixa é definida pela vazão e altura manométrica mínima/máxima da bomba e pode ser visualizada diretamente na curva H-Q.
Os fabricantes normalmente recomendam operar a bomba dentro de 70%-120% do BEP para garantir uma faixa operacional segura. Operar fora desta faixa pode causar cavitação, vibração excessiva, superaquecimento do motor e outros problemas.
A altura manométrica de corte é a altura manométrica máxima que a bomba pode gerar com vazão zero (ou seja, quando a válvula de descarga está fechada), que é a interseção da curva H-Q e o eixo vertical (eixo Y). Compreender a altura manométrica de corte é fundamental para o projeto do sistema – se a altura manométrica estática do sistema exceder a altura manométrica de desligamento da bomba, a bomba não fornecerá fluido.
A vazão máxima é a vazão máxima que a bomba pode fornecer com altura manométrica zero (ou seja, sem resistência ao fluxo), que é a interseção da curva H-Q e o eixo horizontal (eixo X). Este valor ajuda a determinar se a bomba pode atender à demanda máxima de vazão do sistema.
A altura manométrica líquida de sucção positiva (NPSH) é um parâmetro chave para evitar a cavitação – um fenômeno destrutivo em que bolhas de vapor se formam no fluido devido à pressão de sucção insuficiente, danificando os componentes da bomba. NPSH é a diferença entre a pressão do fluido na sucção da bomba e a pressão de vapor do fluido.
A maioria das curvas de bomba inclui uma curva NPSH, que mostra o NPSH mínimo necessário para a bomba operar sem cavitação em diferentes vazões. Para evitar a cavitação, o NPSH disponível do sistema deve ser maior que o NPSH exigido pela bomba.
Nem todas as curvas da bomba têm o mesmo formato – seu formato depende do projeto da bomba e diferentes formatos de curva atendem a diferentes cenários de aplicação. Abaixo estão os três formatos de curva de bomba mais comuns:
Uma curva acentuada indica que a bomba pode gerar altura manométrica elevada com vazões baixas. Este tipo de curva é adequado para aplicações de alta pressão, como sistemas de alimentação de caldeiras, limpeza de alta pressão ou processos industriais onde o fluido passa através de tubos finos ou sistemas de alta resistência.
Uma curva plana significa que a bomba pode fornecer alto fluxo com baixa altura manométrica. É ideal para aplicações de grande fluxo e baixa resistência, como sistemas de irrigação, torres de resfriamento ou sistemas municipais de abastecimento de água.
Uma curva que cai rapidamente indica que a bomba está sujeita à cavitação em baixas vazões. Essas bombas exigem maior NPSH disponível para operar com eficiência e são adequadas para aplicações com vazões estáveis e pressão de sucção suficiente.
Para aproveitar ao máximo as curvas da bomba, siga estas dicas práticas – elas ajudarão você a selecionar a bomba certa e otimizar seu desempenho:
Para escolher o certobomba centrífuga, primeiro esclareça os requisitos do sistema e, em seguida, combine os requisitos com o desempenho da bomba usando a curva da bomba. Abaixo está um guia passo a passo:
Após selecionar a bomba certa, você pode otimizar seu desempenho usando a curva da bomba para reduzir custos e prolongar a vida útil. Abaixo estão as principais estratégias:
