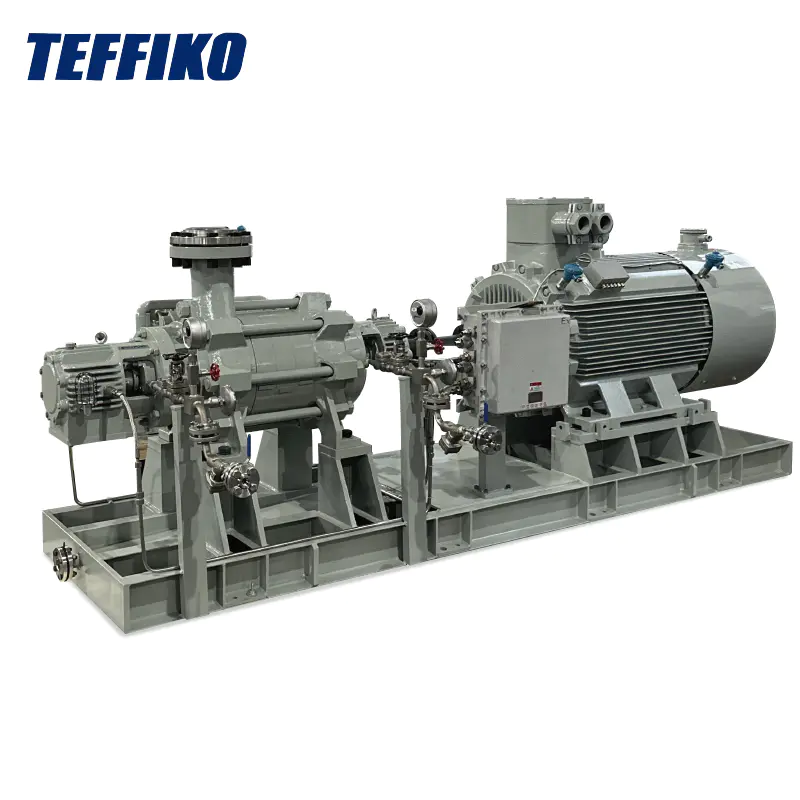

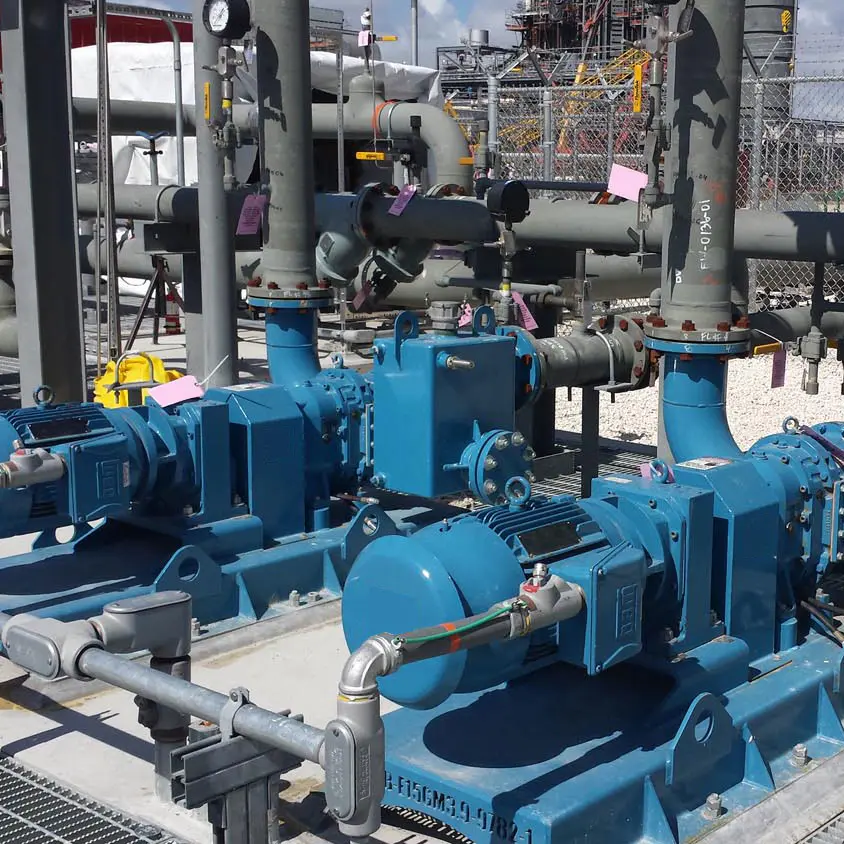

API entre bombas centrífugas do tipo rolamento

Model:BB4

A API entre as bombas centrífugas de vários estágios do tipo rolamento são bombas de vários estágios horizontais, projetadas especificamente para condições operacionais extremas, como alta temperatura e alta pressão. Eles são meticulosamente criados por uma equipe profissional. O processo de fabricação adere a padrões rígidos e procedimentos de precisão, com qualidade rigorosamente controlada para garantir uma excelente qualidade do produto.

Enviar consulta

Descrição do produto

A bomba centrífuga multistrage entre o tipo de API possui uma carcaça de bomba em forma de voluta suportada na linha central. Os impulsores são organizados simetricamente para equilibrar automaticamente a força axial, eliminando a necessidade de mecanismos de equilíbrio complexos, como discos de equilíbrio ou tambores de equilíbrio. A entrada e a tomada estão localizadas na parte inferior do revestimento, permitindo desmontagem e instalação sem mover os pipelines de entrada e saída. O núcleo interno adota uma estrutura axialmente dividida, com os impulsores organizados simetricamente consecutivos, eliminando o dispositivo de equilíbrio tradicional. Isso o torna mais seguro e confiável ao transportar meios que contêm partículas. É uma escolha ideal para transporte eficiente e estável no campo industrial.

Áreas de aplicação

Horizontal multistage centrifugal pumps are mainly used in oil extraction, petrochemical industry, chemical industry, coal chemical industry, pipeline transportation, seawater desalination, power plants, etc. They can also be used as ash water pumps and lean methanol transfer pumps in the coal chemical industry, high - pressure hydraulic energy recovery turbines in the chemical industry, and lean and rich liquid pumps in fertilizer and ammonia synthesis plants.

Condições operacionais

1. Taxa de fluxo: 10 - 1500 m³/h

2. Cabeça: até 3000 m

3. Diâmetros de entrada e saída: [diâmetro mínimo] - [diâmetro máximo] mm

4. Faixa de temperatura: -40 ° C - 200 ° C

5. Pressão: 10 MPa - 35 MPa

6. Velocidade de rotação máxima: 6000 r/min

Diagramas de parâmetros de desempenho

Modelo de bomba	Diâmetro do impulsor mm		Taxa de fluxo (m³/h)	Cabeça (M)	(%)	NPSH (M)	MEFTOR POWER R = 1 (KW)	Modo de bomba	diâmetro lmpeller mm		Taxa de fluxo (m³/h)	Cabeça (M)	Eff (%)	NPSH (M)	Energia motora r = 1 (kw)
25-50 x3	Máx	217	40	130.5	51.4	2.4	37	60-50 x6	Máx	217	50	318	55	1.8	90
25-50 x3	Min	185	35	93	49.4	2.4	30	60-50 x6	Min	180	40	240	53	1.8	75
25-50 x4	Máx	217	40	174	51.4	2.4	45	60-50 x7	Máx	217	50	371	55	1.8	110
25-50 x4	Min	185	35	124	49.4	2.4	30	60-50 x7	Min	180	40	280	53	1.8	75
25-50 x5	Máx	217	40	217.5	51.4	2.4	55	60-50 x8	Máx	217	50	424	55	1.8	110
25-50 x5	Min	185	35	155	49.4	2.4	37	60-50 x8	Min	180	40	320	53	1.8	75
25-50 x6	Máx	217	40	261	51.4	2.4	75	60-50 x9	Máx	217	50	477	55	1.8	132
25-50 x6	Min	185	35	186	49.4	2.4	45	60-50 x9	Min	180	40	360	53	1.8	90
25-50 x7	Máx	217	40	304.5	51.4	2.4	75	60-50 x10	Máx	217	50	530	55	1.8	132
25-50 x7	Min	185	35	217	49.4	2.4	55	60-50 x10	Min	180	40	400	53	1.8	110
25-50 x8	Máx	217	40	348	51.4	2.4	90	60-50 x11	Máx	217	50	583	55	1.8	160
25-50 x8	Min	185	35	248	49.4	2.4	55	60-50 x11	Min	180	40	440	53	1.8	110
25-50 x9	Máx	217	40	391.5	51.4	2.4	110	60-50 x12	Máx	217	50	636	55	1.8	185
25-50 x9	Min	185	35	279	49.4	2.4	75	60-50 x12	Min	180	40	480	53	1.8	110
25-50 x10	Máx	217	40	435	51.4	2.4	110	60-50 x13	Máx	217	50	689	55	1.8	200
25-50 x10	Min	185	35	310	49.4	2.4	75	60-50 x13	Min	180	40	520	53	1.8	132
25-50 x11	Máx	217	40	478.5	51.4	2.4	132	60-50 x14	Máx	217	50	742	55	1.8	220
25-50 x11	Min	185	35	341	49.4	2.4	75	60-50 x14	Min	180	40	560	53	1.8	132
25-50 x12	Máx	217	40	522	51.4	2.4	132	100-70 x3	Máx	254	103.3	214.8	68	2.9	110
25-50 x12	Min	185	35	372	49.4	2.4	90	100-70 x3	Min	216	80	159	65	2.9	75
25-50 x13	Máx	217	40	565.5	51.4	2.4	160	100-70 x4	Máx	254	103.3	286.4	68	2.9	160
25-50 x13	Min	185	35	403	49.4	2.4	90	100-70 x4	Min	216	80	212	65	2.9	90
25-50 x14	Máx	217	40	609	51.4	2.4	160	100-70 X5	Máx	254	103.3	358	68	2.9	185
25-50 x14	Min	185	35	434	49.4	2.4	110	100-70 X5	Min	216	80	265	65	2.9	110
60-50 x3	Máx	217	50	159	55	1.8	55	100-70 x6	Máx	254	103.3	429.6	68	2.9	220
60-50 x3	Min	180	40	120	53	1.8	30	100-70 x6	Min	216	80	318	65	2.9	132
60-50 x4	Máx	217	50	212	55	1.8	75	100-70 x7	Máx	254	103.3	501.2	68	2.9	250
60-50 x4	Min	180	40	160	53	1.8	45	100-70 x7	Min	216	80	371	65	2.9	160
60-50 x5	Máx	217	50	265	55	1.8	75	100-70 x8	Máx	254	103.3	572.8	68	2.9	280
60-50 x5	Min	180	40	200	53	1.8	55	100-70 x8	Min	216	80	424	65	2.9	185

Modo de bomba	diâmetro lmpeller mm		Taxa de fluxo (m³/h)	Cabeça (M)	Eff (%)	NPSH (M)	Energia motora r = 1 (kw)	Modelo de bomba	MPELLER Diâmetro mm		Taxa de fluxo (m³/h)	Cabeça (M)	EFF (%)	NPSH (M)	Energia motora r = 1 (kw)
100-70 x9	Máx	254	103.3	644.4	65	2.9	315	300-180 x5	Máx	385	300	939	72.2	4.346	1250
100-70 x9	Min	216	80	477	63	2.9	185	300-180 x5	Min	328	230	710	70.2	4.346	710
100-70 x10	Máx	254	103.3	716	65	2.9	355	300-180 x6	Máx	385	300	1127	72.2	4.346	1600
100-70 x10	Min	216	80	530	63	2.9	220	300-180 x6	Min	328	230	852	70.2	4.346	900
100-70 x11	Máx	254	103.3	787.6	65	2.9	400	450-150 x3	Máx	380	443	480	78	5.8	900
100-70 x11	Min	216	80	583	63	2.9	250	450-150 x3	Min	320	340	336	76	5.8	500
100-70 x12	Máx	254	103.3	859.2	65	2.9	450	450-150 x4	Máx	380	443	640	78	5.8	1120
100-70 x12	Min	216	80	636	63	2.9	250	450-150 x4	Min	320	340	448	76	5.8	630
180-100 x3	Máx	312	180	330	68	3.43	280	450-150 x5	Máx	380	443	800	78	5.8	1400
180-100 x3	Min	265	153	237	66	3.43	185	450-150 x5	Min	320	340	560	76	5.8	800
180-100 x4	Máx	312	180	440	68	3.43	355	450-150 x6	Máx	380	443	960	78	5.8	1800
180-100 x4	Min	265	153	316	66	3.43	220	450-150 x6	Min	320	340	672	76	5.8	1000
180-100 x5	Máx	312	180	550	68	3.43	450	650-150 x3	Máx	380	610	477.9	78	6.2	1120
180-100 x5	Min	265	153	395	66	3.43	280	650-150 x3	Min	320	440	324	76	6.2	630
180-100 x6	Máx	312	180	660	68	3.43	560	650-150 x4	Máx	380	610	637.2	78	6.2	1600
180-100 x6	Min	265	153	474	66	3.43	355	650-150 x4	Min	320	440	432	76	6.2	800
180-100 X7	Máx	312	180	770	68	3.43	630	650-150 x5	Máx	380	610	796.5	78	6.2	2000
180-100 X7	Min	265	153	553	66	3.43	400	650-150 x5	Min	320	440	540	76	6.2	1000
180-100 x8	Máx	312	180	880	68	3.43	710	650-150 x6	Máx	380	610	955.8	78	6.2	2240
180-100 x8	Min	265	153	632	66	3.43	450	650-150 x6	Min	320	440	648	76	6.2	1250
180-100 x9	Máx	312	180	990	68	3.43	800	800-180 x3	Máx	415	800	570	80	8	1800
180-100 x9	Min	265	153	711	66	3.43	500	800-180 x3	Min	353	660	366	78	8	1000
180-100 x10	Máx	312	180	1100	68	3.43	900	800-180 x4	Máx	415	800	760	80	8	2500
180-100 x10	Min	265	153	790	66	3.43	560	800-180 x4	Min	353	660	488	78	8	1250
300-180 x3	Máx	385	300	563.4	72.2	4.346	710	800-180 x5	Máx	415	800	950	80	8	3150
300-180 x3	Min	328	230	426	70.2	4.346	450	800-180 x5	Min	353	660	610	78	8	1600
300-180 x4	Máx	385	300	751.2	72.2	4.346	1000
300-180 x4	Min	328	230	568	70.2	4.346	560

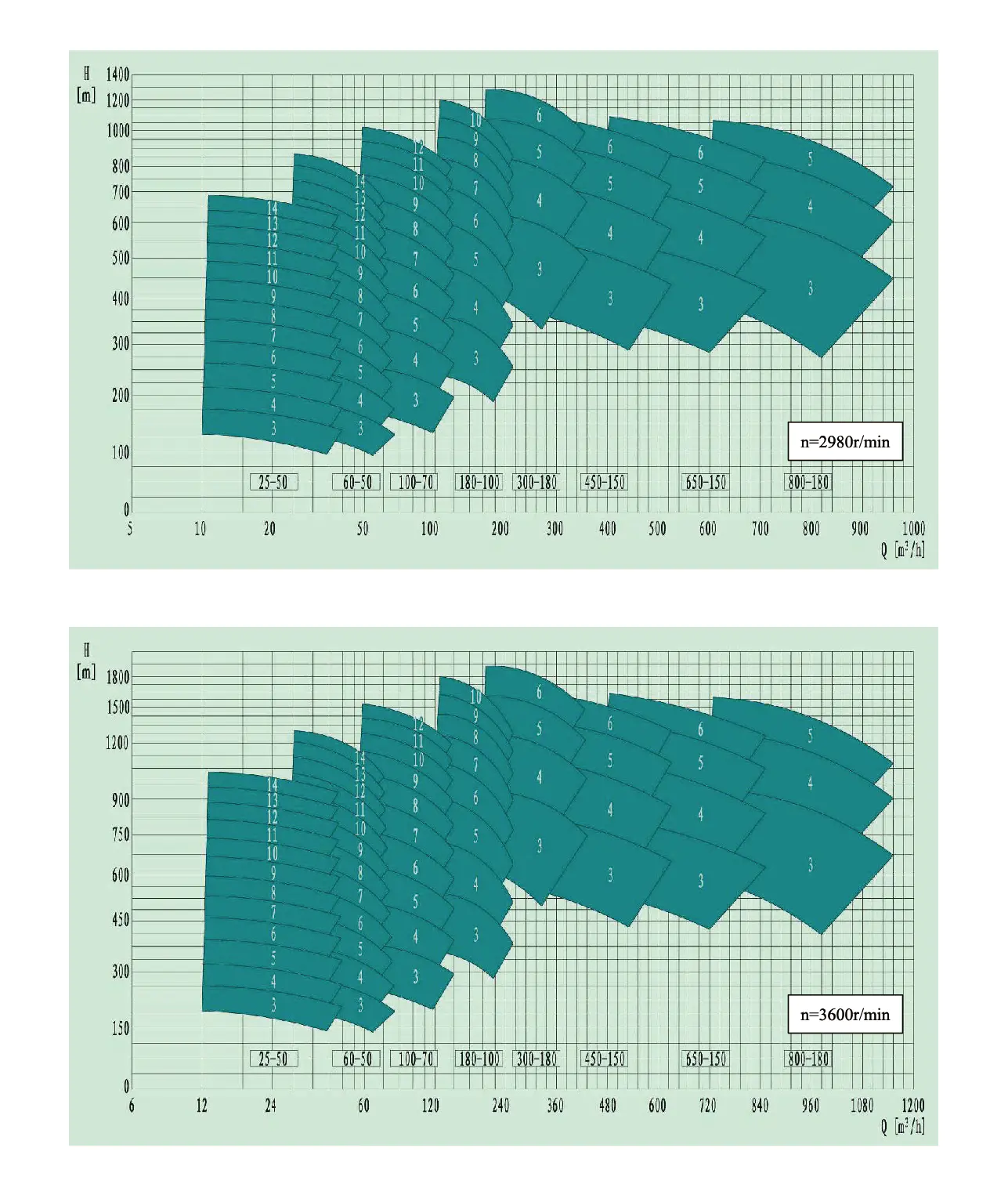

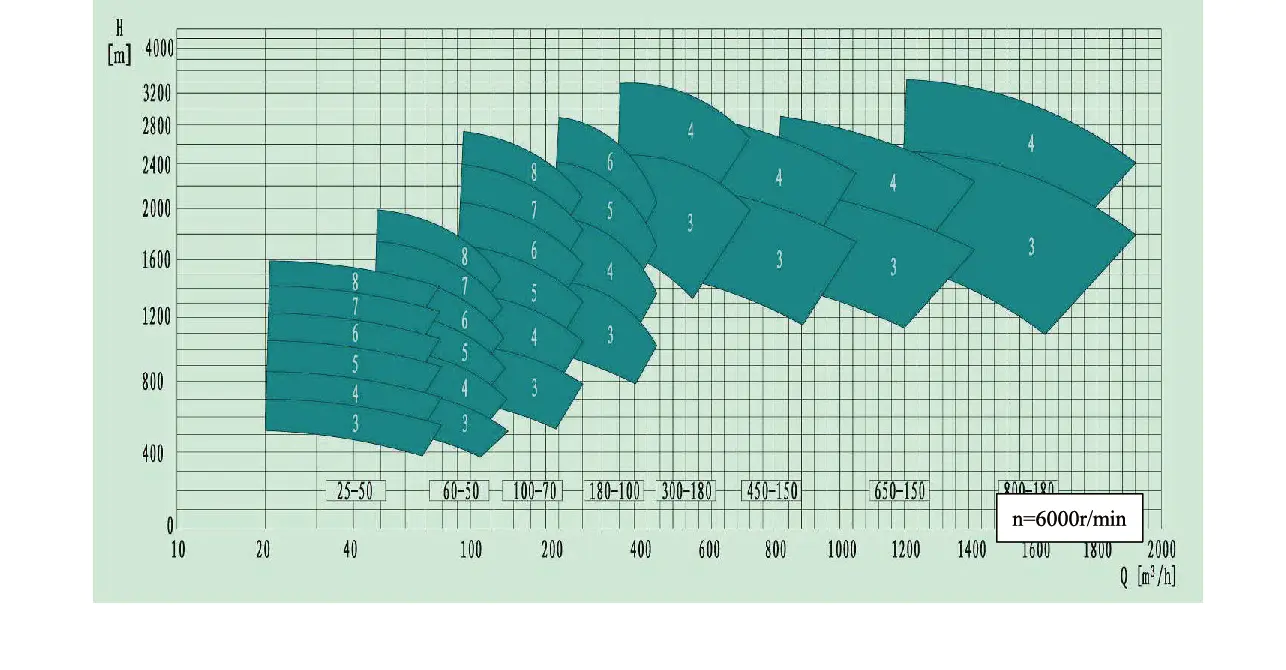

Tipo de diagramas de espectro

Api Between Bearing Type Multistage Centrifugal Pumps
