O que é uma bomba centrífuga de sucção final?

Na transferência de fluidos industriais, nos sistemas HVAC de edifícios e nos sistemas municipais de abastecimento de água, você sempre encontrará um equipamento familiar: a bomba centrífuga de sucção final.

O que é uma bomba centrífuga de sucção final?

Uma bomba centrífuga de sucção final, como o próprio nome sugere, é uma bomba centrífuga de estágio único e sucção única, onde o líquido entra axialmente pela lateral da carcaça da bomba e é descarregado radialmente pela parte superior da carcaça da bomba após ser acelerado pelo impulsor.

Também é conhecida como bomba de sucção final horizontal na indústria. Sua característica mais proeminente é o design removível. Este projeto permite que o pessoal de manutenção extraia os componentes rotativos (incluindo o impulsor, o eixo, as vedações, etc.) diretamente para manutenção, sem remover as tubulações de entrada e saída. Para os engenheiros, isso significa tempo de inatividade mínimo e baixos custos de manutenção.

Princípio de funcionamento de uma bomba centrífuga de sucção final

O princípio de funcionamento de uma bomba centrífuga de sucção final é simples, seguindo a lógica básica da maioria das bombas centrífugas, com foco em seu design exclusivo de sucção final. Aqui está uma explicação passo a passo clara:

1. Sucção de fluido:A bomba aspira o fluido através da porta de sucção na extremidade da carcaça da bomba (oposta ao motor), e o fluido flui diretamente para o olhal do impulsor giratório.
2. Geração de Força Centrífuga:Acionado pelo motor, o impulsor gira e a força centrífuga empurra o fluido do centro do impulsor para a borda externa, aumentando a velocidade e a pressão do fluido.
3. Descarga de fluido:O fluido de alta velocidade entra na carcaça da bomba (também conhecida como voluta), que tem um formato que se expande gradualmente para desacelerar o fluido e converter energia cinética em energia de pressão estática. O fluido é então descarregado através da porta de descarga na lateral da carcaça da bomba para o local alvo (como tubulações, tanques de armazenamento, etc.).
4. Operação Contínua:Enquanto o motor funcionar continuamente, o processo acima se repete continuamente, alcançando uma transferência de fluido estável e contínua. O design de sucção final garante uma entrada suave de fluido, reduzindo a turbulência e melhorando a eficiência operacional.

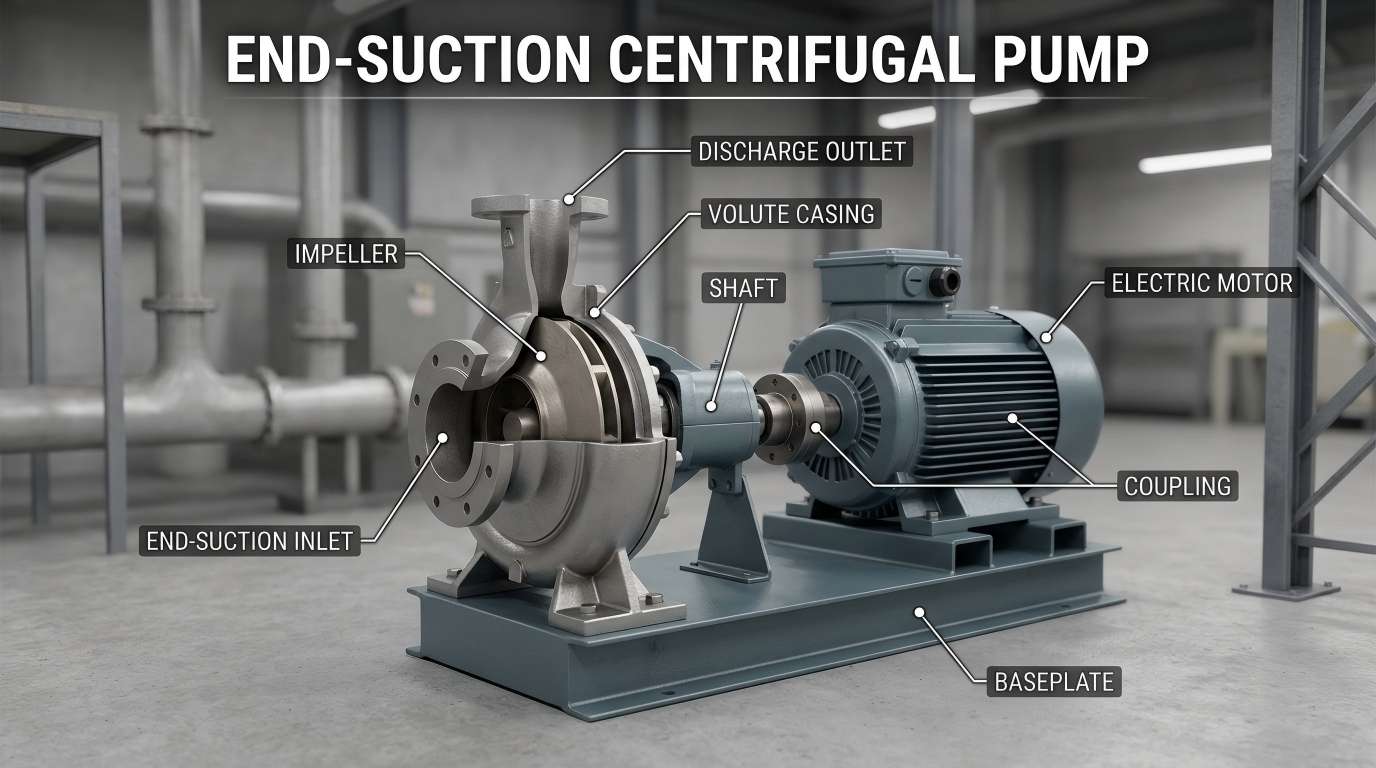

Componentes principais de uma bomba centrífuga de sucção final

Para ajudá-lo a entender melhor o princípio de funcionamento de uma bomba centrífuga de sucção final, seus principais componentes são detalhados e explicados em linguagem simples abaixo:

• Impulsor:Um componente rotativo semelhante a um “ventilador” usado para gerar força centrífuga. Geralmente é feito de metal (aço inoxidável, ferro fundido) ou plástico, dependendo do tipo de fluido a ser transferido.
• Carcaça da bomba (voluta):O invólucro externo que envolve o impulsor, moldado para coletar o fluido descarregado do impulsor, desacelerar o fluido e aumentar a pressão antes da descarga.
• Porta de sucção:Uma abertura na extremidade da carcaça da bomba através da qual o fluido entra no corpo da bomba. Geralmente é equipado com um flange (com borda elevada) para fácil conexão às tubulações.
• Porta de descarga:Uma abertura na lateral da carcaça da bomba através da qual o fluido sai do corpo da bomba. Também é equipado com um flange para guiar o fluido para dentro do sistema de tubulação.
• Haste:Um componente em forma de haste que conecta o impulsor e o motor, responsável por transmitir a potência do motor para o impulsor e fazer com que o impulsor gire.
• Selos:Evite vazamento de fluido pela folga do eixo (entre o corpo da bomba e o motor). Os tipos comuns incluem selos mecânicos e selos de embalagem.

Ampla gama de aplicações

• AVAC:As bombas de sucção final são a principal fonte de energia para a circulação de água gelada e sistemas de água de resfriamento em grandes edifícios.
• Abastecimento de Água Industrial e Pressurização:Usado para transferência de água limpa, sistemas de pressurização e água de alimentação de caldeiras em fábricas.
• Sistemas de proteção contra incêndio:Bombas especiais de sucção final para combate a incêndio fornecem fluxo estável de água de alta pressão em emergências.
• Irrigação Agrícola:Amplamente utilizado na irrigação e drenagem de terras agrícolas devido à sua ampla faixa de vazão.

Resumo

A bomba centrífuga de sucção final é uma solução confiável e econômica para a maioria das necessidades de transferência de fluidos. Sua estrutura simples, fácil manutenção e ampla aplicação o tornam popular entre engenheiros, gerentes de instalações e proprietários.

Para obter informações mais aprofundadas sobre o controle de fluidos, sigaTefiko. Vamos explorar juntos as infinitas possibilidades do mundo fluido!
