A Bomba Centrífuga Criogênica é um equipamento especializado de transporte de fluidos desenvolvido para o transporte de meios de temperatura ultrabaixa, com temperatura média aplicável geralmente abaixo de -150°C. Comparado com bombas centrífugas comuns, este equipamento adota materiais criogênicos especiais e estruturas de vedação de precisão, apresentando excelente resistência ao choque térmico, permitindo o fornecimento seguro e eficiente de gases líquidos de baixa temperatura, como gás natural liquefeito (GNL), oxigênio líquido, nitrogênio líquido, argônio líquido e hidrogênio líquido.
Princípio de funcionamento

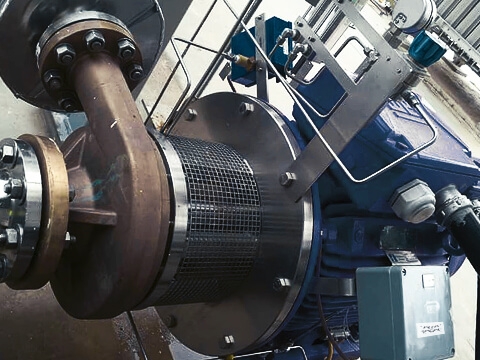

O princípio operacional básico de uma bomba centrífuga criogênica é o mesmo de uma bomba centrífuga convencional: ela depende da rotação de alta velocidade do impulsor para gerar força centrífuga, acelerar o meio líquido de baixa temperatura, converter energia mecânica em energia cinética do fluido e obter entrega estável do meio da extremidade de sucção até a extremidade de descarga. A principal diferença entre elas é que as bombas centrífugas criogênicas podem se adaptar de forma estável a condições de temperatura ultrabaixa, variando de -162°C para gás natural liquefeito a -269°C para hélio líquido, sem fragilização do material ou falha do equipamento.
1.Materiais criogênicos especiais
O corpo da bomba e o impulsor são feitos de aços resistentes à criogênese, como aço inoxidável 304/316L, liga de alumínio e bronze, proporcionando resistência suficiente em ambientes de baixa temperatura para eliminar a fragilidade pelo frio; o eixo da bomba é feito de liga de aço de alta resistência, que pode suportar tensões de diferença de temperatura e cargas de operação em alta velocidade.
2.Sistema de vedação de alta qualidade
A prevenção eficaz de vazamentos de meios voláteis de baixa temperatura é a chave para a operação segura do equipamento: as vedações de labirinto são simples e duráveis, permitindo uma operação livre de manutenção a longo prazo; selos mecânicos e selos de gás seco são usados principalmente em cenários de carga e descarga de gás natural liquefeito; os acessórios de vedação são feitos de materiais resistentes à criogênese, como politetrafluoroetileno e grafite flexível, substituindo as vedações de borracha comuns para evitar rachaduras e falhas em baixas temperaturas.
3.Design otimizado anti-cavitação
Os gases líquidos de baixa temperatura têm pontos de ebulição extremamente baixos e são propensos à cavitação durante a operação. O equipamento adota uma estrutura de cabeça de sucção positiva líquida baixa (NPSH), equipada com indutor frontal e impulsor de sucção dupla para aumentar a pressão média de entrada, suprimir a vaporização média da causa raiz e reduzir danos por cavitação.
4. Projeto de proteção de resistência a choque térmico

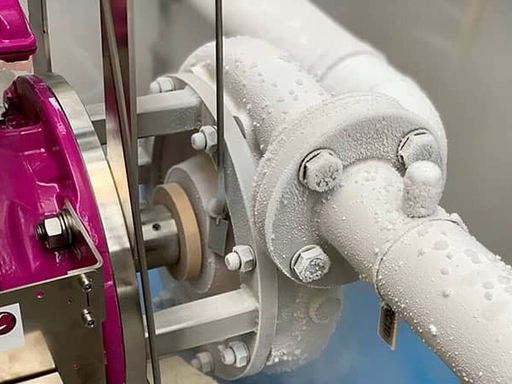

O equipamento é estritamente proibido de resfriamento rápido e deve ser pré-resfriado lentamente de acordo com as normas para evitar rachaduras na carcaça causadas por mudanças bruscas de temperatura; está dividido em estruturas verticais e horizontais. As bombas centrífugas criogênicas verticais do tipo barril têm melhor efeito de exaustão e menos condução de calor, tornando-as a escolha principal na indústria de gás natural liquefeito.
As bombas centrífugas criogênicas são indispensáveis em muitos campos industriais de ponta, entre os quais a indústria de gás natural liquefeito (GNL) é atualmente o maior mercado de demanda.
Amplamente utilizado em estações de recebimento de GNL para transferência de meio de tanque, carga e descarga de navios e enchimento de caminhões-tanque; também está equipado com postos de abastecimento de gás natural para fornecer reabastecimento com energia limpa para veículos pesados e navios.
Como componente central de suporte do equipamento de separação de ar, ele é usado para transportar oxigênio líquido, nitrogênio líquido e argônio líquido, servindo fundição de ferro e aço, fornecimento de oxigênio medicinal, produção de semicondutores, bem como captura, armazenamento e transporte de dióxido de carbono líquido.
Responsável pela transferência e enchimento de propulsores de foguetes (oxigênio líquido, hidrogênio líquido) e fornecimento de circulação de nitrogênio líquido para testes de baixa temperatura de peças de precisão aeroespaciais.
Adaptado ao armazenamento e transporte de hidrogénio líquido e cenários de transporte em estações de reabastecimento de hidrogénio, servindo como equipamento chave para armazenamento de energia de hidrogénio e novos projetos de apoio energético.
Como principal bomba de abastecimento de combustível para navios movidos a GNL, garantindo o fornecimento estável de energia limpa para navios.
| Itens de comparação | Bomba Centrífuga Criogênica | Bomba criogênica de deslocamento positivo |
|---|---|---|
| Fluxo de entrega | Entrega de grande fluxo | Entrega de fluxo pequeno e médio |
| Pressão de Trabalho | Pressão média | Pressão ultra-alta |
| Eficiência Operacional | Alta eficiência sob condições de grande fluxo | Baixa eficiência sob operação de grande fluxo |
| Dificuldade de manutenção | Estrutura simples e fácil manutenção | Muitas peças internas e manutenção complicada |
| Cenários Aplicáveis | Transferência de GNL, entrega de grandes tanques | Fluxo pequeno e hidrogênio líquido de alta pressão, fornecimento de oxigênio líquido |
P: Qual é a temperatura mais baixa que uma bomba centrífuga criogênica pode suportar?
R: A faixa de temperatura aplicável dos modelos convencionais é de -150°C a -269°C, e a resistência nominal à temperatura de bombas centrífugas criogênicas especiais de GNL pode atingir -162°C.
P: Como escolher entre bombas centrífugas criogênicas verticais e horizontais?
R: As bombas centrífugas criogênicas verticais do tipo barril têm bom efeito de exaustão e forte desempenho de isolamento térmico e são preferidas para projetos de entrega de GNL em grande escala; as bombas horizontais são de estrutura compacta e usadas principalmente para pequenos cenários de entrega de baixa pressão e baixa temperatura.
P: Como prevenir eficazmente a cavitação em bombas centrífugas criogênicas?
R: Garanta pressão de sucção de entrada suficiente, instale um indutor médio e limpe o filtro da tubulação de entrada regularmente para evitar problemas de cavitação.
As bombas centrífugas criogênicas são o equipamento principal para o fornecimento seguro de gases líquidos de baixa temperatura, apoiando de forma abrangente o desenvolvimento constante de indústrias de energia limpa, como gás natural liquefeito, energia de hidrogênio e gases industriais. Com o crescimento contínuo da procura global de energia limpa, a posição de mercado e o âmbito de aplicação das bombas centrífugas criogénicas continuarão a expandir-se.Tefikoestá sempre comprometida em fornecer aos clientes excelentes soluções de fluidos criogênicos. Recomendamos fortemente a priorização de materiais resistentes à criogênese de alta qualidade, estruturas anticavitação eficientes e configurações de vedação de baixa perda no momento da compra.
