A relação entre a pressão de saída e a vazão de uma bomba centrífuga

Bombas centrífugassão os “burros de carga” em indústrias como tratamento de água, petróleo e gás e manufatura. A pressão de saída (também conhecida como pressão de descarga) e a vazão são seus indicadores de desempenho mais críticos. A correlação entre estes dois determina diretamente a eficiência da bomba, o consumo de energia e a estabilidade do sistema. Quer você esteja envolvido em projetos de engenharia, operação de equipamentos ou outras áreas relacionadas, dominar esse relacionamento é a chave para otimizar o desempenho do equipamento e evitar desvios. Abaixo, combinado com a experiência industrial prática no local, analisamos sua interação, fatores de influência e aplicações práticas – todos insights práticos.

I. Lei Básica: Relação Proporcional Inversa sob Condições Fixas

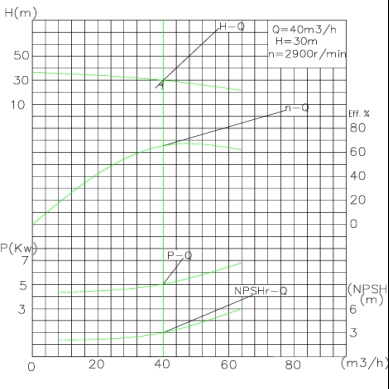

Sob a condição de velocidade de rotação e diâmetro do impulsor constantes, a pressão de saída e a vazão de uma bomba centrífuga apresentam uma relação inversamente proporcional. Esta lei pode ser refletida intuitivamente através da curva Q-H (curva vazão-altura manométrica): a altura manométrica está diretamente relacionada à pressão e, à medida que a vazão aumenta, a altura manométrica diminui e vice-versa.

O princípio não é complicado: as bombas centrífugas transferem energia aos fluidos através da força centrífuga gerada pelo impulsor rotativo. Quando a taxa de fluxo aumenta, mais fluido passa através dos canais do impulsor por unidade de tempo. Contudo, a produção total de energia do impulsor é limitada a uma velocidade de rotação fixa, de modo que a energia alocada a cada unidade de fluido diminui e a pressão de saída cai correspondentemente. Por exemplo, uma bomba centrífuga com velocidade de rotação de 1800 rpm tem uma pressão de saída de aproximadamente 4 bar quando a vazão é de 60 m³/h; quando a vazão aumenta para 90 m³/h, a pressão provavelmente cairá para cerca de 2,2 bar. Esta relação proporcional inversa é válida para todas as bombas centrífugas operando dentro de sua faixa de projeto.

II. Fatores-chave que afetam a relação pressão-fluxo

A lei básica da proporcionalidade inversa é afetada pelos seguintes fatores, levando ao desvio da curva QH e alterando assim a interação entre as duas:

1. Bombas centrífugasDe acordo com as leis de afinidade, a pressão é proporcional ao quadrado da velocidade de rotação e a vazão é proporcional à velocidade de rotação. Aumentar a velocidade de rotação (por exemplo, por meio de um inversor de frequência variável/VFD) aumentará de forma síncrona a pressão e a vazão, deslocando toda a curva Q-H para cima. Em condições ideais, quando a velocidade de rotação dobra, a pressão aumenta para 4 vezes a original e a vazão dobra de forma síncrona.
2. Diâmetro do impulsor:Quando a pressão de saída estiver muito baixa, verifique primeiro quanto a desgaste do impulsor, velocidade de rotação insuficiente ou resistência excessiva do sistema. Aumentar a velocidade de rotação ou substituir o impulsor desgastado pode restaurar a pressão sem afetar a vazão; quando a pressão é muito alta, é necessário reduzir a resistência do sistema ou ajustar o impulsor.
3. Resistência do sistema:O ponto operacional real da bomba é a interseção de sua curva QH e a curva de resistência do sistema. Fatores como tubulações excessivamente estreitas, filtros entupidos e distâncias de transporte excessivamente longas aumentarão a resistência do sistema, levando a uma diminuição na vazão – a bomba precisa gerar pressão mais alta para superar a resistência e transportar o fluido.
4. Propriedades do fluido:Viscosidade e densidade são parâmetros de influência central. Fluidos de alta viscosidade, como o óleo, apresentam maior atrito interno, resultando em menor vazão e pressão em comparação à água; a densidade afeta diretamente a pressão (pressão = densidade × gravidade × altura manométrica), mas tem impacto mínimo na taxa de fluxo.

III. Aplicações Práticas: Otimizando Operação e Solução de Problemas

Dominar as leis acima pode ajudar a resolver problemas práticos e melhorar os efeitos operacionais de forma direcionada:

1. Regulação da taxa de fluxo:Para aumentar a vazão, você pode reduzir a resistência do sistema abrindo mais as válvulas, substituindo-as por tubulações de maior diâmetro ou aumentando a velocidade de rotação da bomba por meio de um VFD; para reduzir a vazão, evite o uso de válvulas borboleta (que facilmente causam desperdício de energia) e priorize a redução da velocidade de rotação por meio de um VFD para manter o equilíbrio ideal entre pressão e vazão.
2. Solução de problemas de pressão:Quando a pressão de saída estiver muito baixa, verifique primeiro quanto a desgaste do impulsor, velocidade de rotação insuficiente ou resistência excessiva do sistema. Aumentar a velocidade de rotação ou substituir o impulsor desgastado pode restaurar a pressão sem afetar a vazão; quando a pressão é muito alta, é necessário reduzir a resistência do sistema ou ajustar o impulsor.
3. Maximização da eficiência:A bomba deve operar próximo ao Ponto de Melhor Eficiência (BEP), que é a área com maior eficiência na curva QH. Operar longe do BEP (por exemplo, alta pressão e baixa vazão) aumentará o consumo de energia e também poderá causar cavitação, danos mecânicos e outros problemas.

4. Perguntas frequentes

P: Quanto maior a pressão de saída de uma bomba centrífuga, maior será a vazão?

R: Não. Sob velocidade de rotação fixa e resistência do sistema, a pressão e a vazão têm uma relação inversamente proporcional – geralmente, quanto maior a pressão, menor a vazão.

P: Como aumentar a vazão sem reduzir a pressão?

R: Aumente a velocidade de rotação através de um VFD ou substitua o impulsor por um diâmetro maior. De acordo com as leis de afinidade, ambos os métodos podem alcançar uma melhoria síncrona da vazão e da pressão.

P: Quais são os principais fatores que afetam a pressão de saída?

R: Os principais fatores são velocidade de rotação, diâmetro do impulsor, resistência do sistema e densidade do fluido. Dentre eles, a velocidade de rotação e o diâmetro têm os impactos mais significativos e devem ser priorizados durante os ajustes.

Conclusão

A relação central entre a pressão de saída e a vazão de uma bomba centrífuga é uma proporcionalidade inversa sob condições fixas, mas pode ser otimizada de forma flexível ajustando a velocidade de rotação, o tamanho do impulsor, a resistência do sistema e as propriedades do fluido. Aplicar esse conhecimento em operações práticas pode não apenas melhorar o desempenho operacional da bomba e reduzir o consumo de energia, mas também evitar perdas por tempo de inatividade causadas por falhas no equipamento. Deve-se observar que, para cenários de aplicação específicos, é crucial consultar a curva QH da bomba e realizar testes no local para determinar o ponto operacional ideal. Seja no projeto do sistema ou na solução de problemas posteriores, compreender completamente essa relação central é essencial para a operação eficiente e estável das bombas centrífugas. Se você tiver quaisquer outras dúvidas sobre a seleção da bomba centrífuga, correspondência de parâmetros de fluxo de pressão, otimização das condições de trabalho, etc., não hesite em entrar em contatoteff. Contamos com uma equipe técnica profissional, soluções customizadas e suporte pós-venda abrangente para acompanhar a operação eficiente de seu equipamento durante todo o processo e ajudar a resolver diversos desafios de transporte de fluidos industriais.
