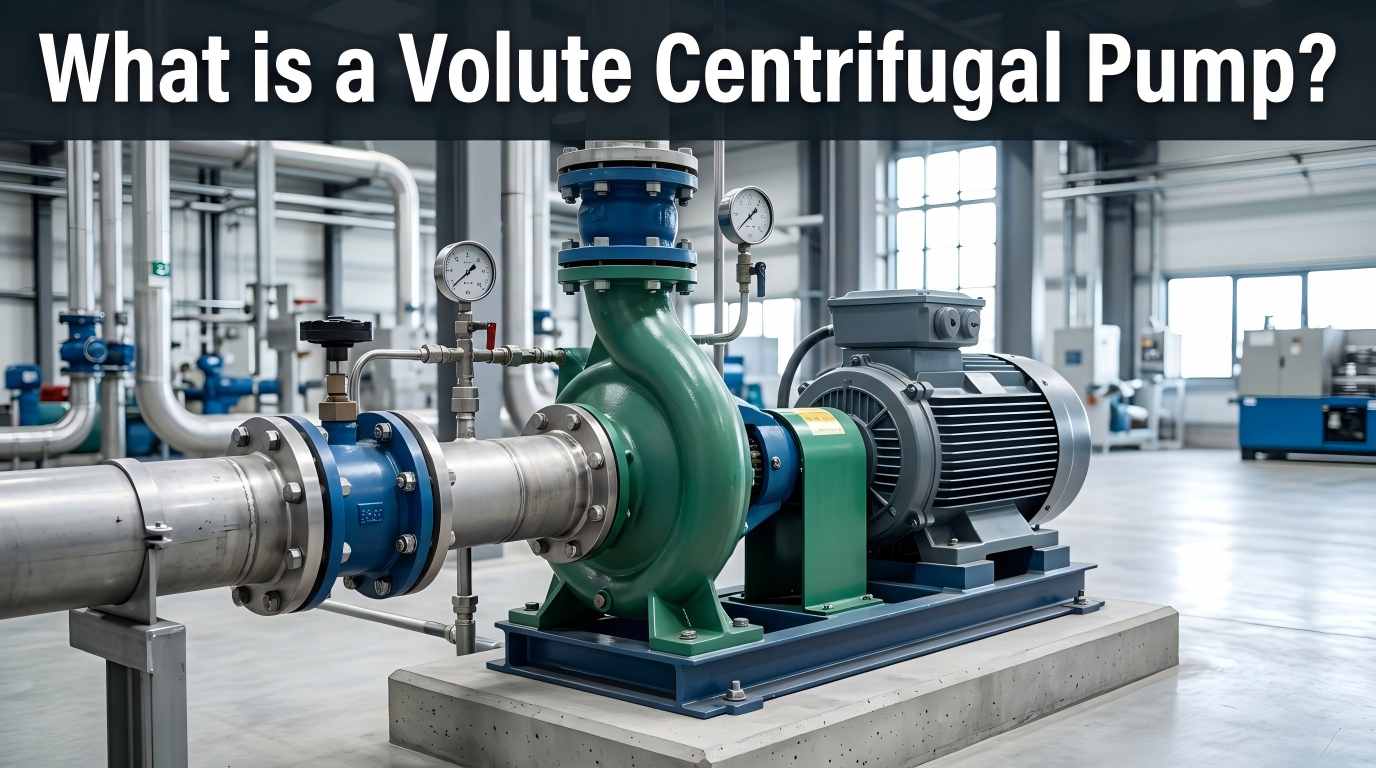

A bomba centrífuga de volutaé um tipo de bomba dinâmica que converte energia mecânica em energia hidráulica através da rotação de um impulsor e depende de uma voluta em espiral para uma entrega eficiente de fluido. Ao contrário de outros tipos de bombas centrífugas, sua característica mais proeminente é o invólucro em forma de voluta (também conhecido como invólucro espiral), que é o componente principal que o distingue de modelos como as bombas centrífugas difusoras. As bombas centrífugas de voluta apresentam construção robusta, custo relativamente baixo, operação silenciosa e desempenho confiável, com impacto mínimo de corrosão e erosão. Eles são o equipamento preferido para a maioria das aplicações de distribuição de fluidos industriais e civis.
A operação estável da bomba depende da coordenação de vários componentes. Os componentes principais e suas funções são os seguintes:
Uma câmara espiral que envolve o impulsor com uma área de seção transversal que aumenta gradualmente desde a saída do impulsor até a porta de descarga. Suas principais funções são coletar fluido em alta velocidade, reduzir a velocidade e aumentar a pressão. A sua forma e tamanho afetam diretamente a eficiência e a pressão da bomba. É dividido em voluta simples (mais utilizada) e voluta dupla (equilibra a força radial e prolonga a vida útil).
O “coração” da bomba, um componente rotativo com pás curvas, conectado ao motor através de um eixo da bomba. Ele gira em alta velocidade para gerar força centrífuga, sugando fluido e transmitindo energia cinética. Os parâmetros da lâmina (forma, quantidade, ângulo) determinam a vazão, altura manométrica e eficiência da bomba.
O eixo da bomba transmite energia mecânica do motor para o impulsor. Os rolamentos suportam a rotação do eixo da bomba, mantêm a coaxialidade e reduzem o atrito. Para condições de trabalho em alta temperatura e alta pressão, são necessários resfriadores de óleo para evitar a deterioração do óleo e prolongar a vida útil do rolamento.
Evita vazamento de fluido e entrada de ar externo para evitar cavitação. Os tipos comuns incluem selos mecânicos e selos de embalagem. A combinação com sistemas de vedação auxiliares pode melhorar a confiabilidade e a manutenção pode consultar os padrões API 682.
A porta de sucção está localizada no centro da voluta para aspirar o fluido; a porta de descarga está na extremidade da voluta para fornecer fluido pressurizado. O tamanho e a forma de ambos afetam a resistência ao fluido e a eficiência da bomba.
O processo de trabalho é a conversão contínua de energia, dividida em 4 etapas principais:
O motor faz com que o impulsor gire em alta velocidade, formando uma área de baixa pressão no centro do impulsor. O fluido é sugado para dentro da bomba sob a diferença de pressão.
À medida que o impulsor gira continuamente, as pás empurram o fluido para se mover radialmente, aumentando significativamente a velocidade do fluxo e a energia cinética do fluido.
O fluido de alta velocidade entra no corpo da voluta, onde a passagem de fluxo ampliada reduz a velocidade do fluxo, convertendo energia cinética em energia de pressão para obter fornecimento de alta pressão.
O fluido pressurizado é descarregado através da porta de descarga. Com a rotação contínua do impulsor, a entrega contínua é concluída.
A estrutura em voluta combina com as características do fluxo de fluido, reduzindo a perda por turbulência. A eficiência sob condições de projeto atinge 70%–90%, com distribuição uniforme da velocidade do fluxo.
Menos componentes principais, fáceis de processar e instalar, sem mecanismo de transmissão complexo, baixa taxa de falhas, sem necessidade de válvulas de retenção de entrada e saída e baixo custo de manutenção.
Pode ser projetado em diferentes especificações de acordo com as condições de trabalho, adequado para vários fluidos, como água limpa, esgoto e meios químicos, e adaptável a condições de trabalho de temperatura normal, alta temperatura e alta pressão.
Design integrado, tamanho pequeno e peso leve, adequado para cenários de espaço limitado e fácil de integrar em sistemas de entrega existentes.
Baixo custo de fabricação, substituição conveniente de peças de desgaste, economia de energia por meio de operação eficiente, adequada para cenários de entrega de grande fluxo.
As bombas centrífugas de voluta são uma escolha confiável para fornecimento de fluidos industriais graças às suas vantagens hidrodinâmicas. No entanto, a sua eficiência energética real é afetada por detalhes como a seleção de materiais e a fabricação. A Teffiko desenvolve soluções de distribuição de fluidos estáveis e eficientes através de pesquisa e desenvolvimento precisos e testes rigorosos. Bem-vindo a consultar ou encomendar:www.teffiko.com
