O que é uma bomba centrífuga multiestágio?

Explicação popular de bombas centrífugas multiestágios

Muitas pessoas acham o termo "bomba centrífuga multiestágio"complicado, mas pode ser simplesmente resumido em uma frase: Uma bomba centrífuga de vários estágios integra duas ou mais bombas centrífugas com a mesma função. Em termos de estrutura do canal de fluido, a porta de descarga média do primeiro estágio é conectada à entrada do segundo estágio, e a porta de descarga média do segundo estágio é conectada à entrada do terceiro estágio. Esse mecanismo conectado em série forma uma bomba centrífuga de vários estágios.

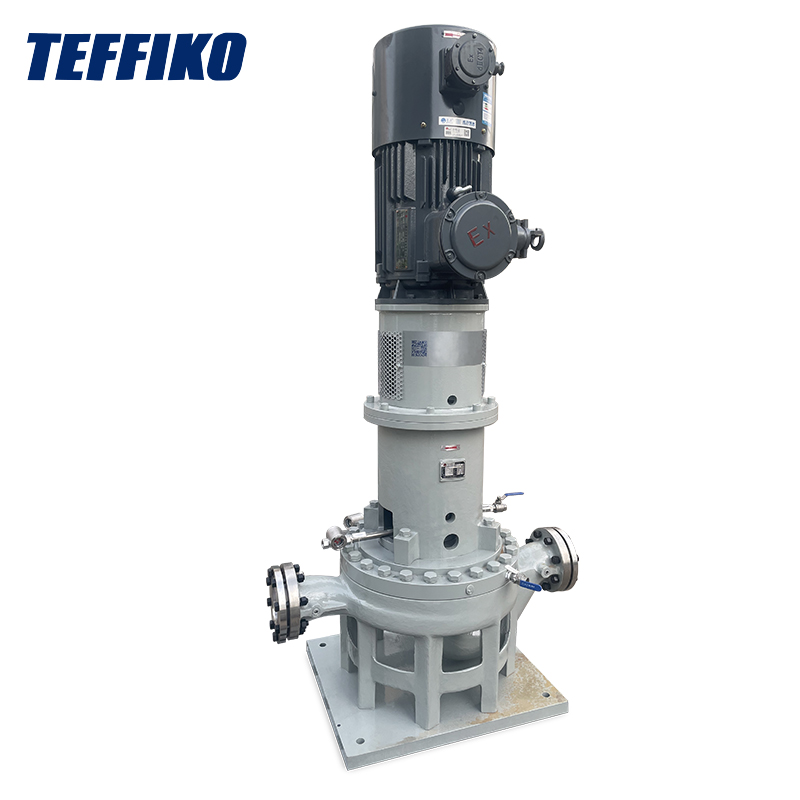

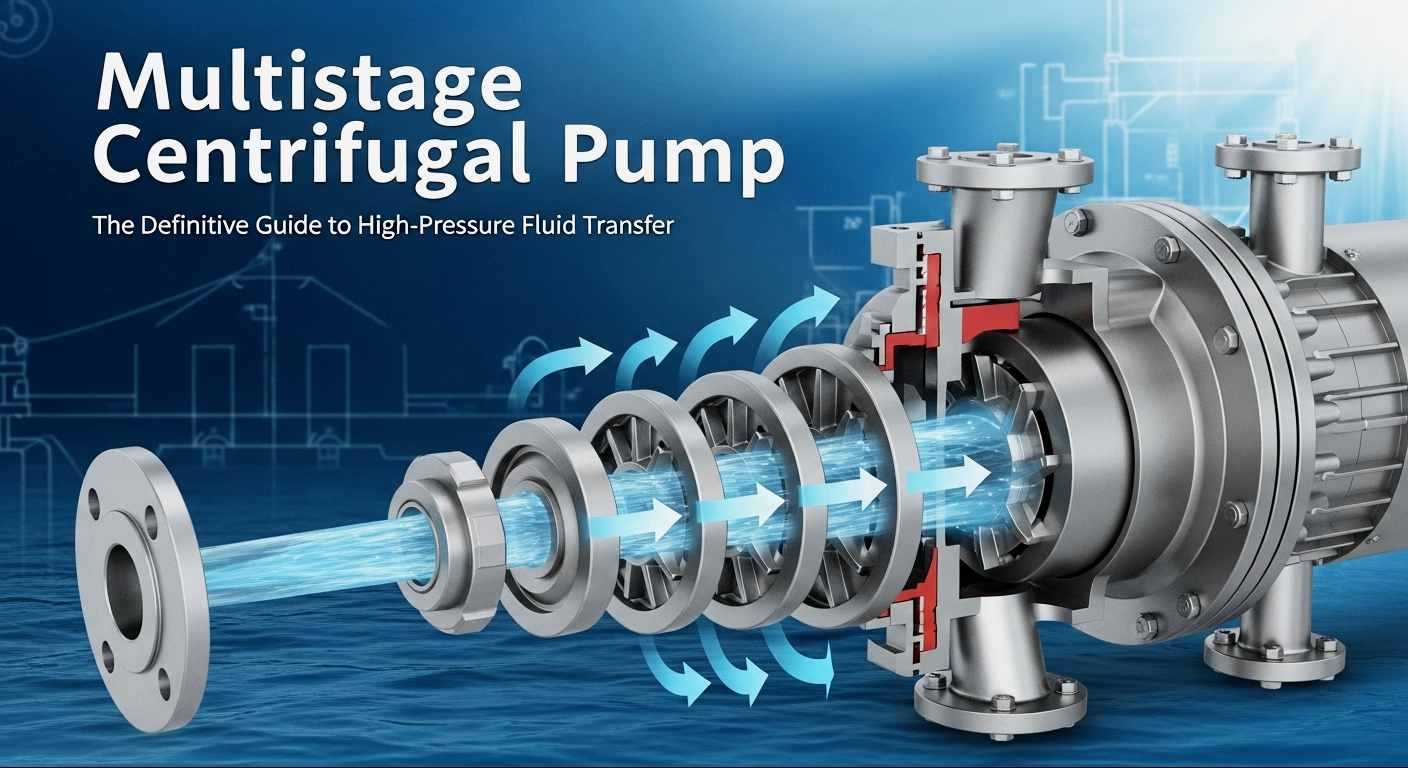

Como uma bomba centrífuga multiestágio consegue transporte em alta altura manométrica?

A lógica central das bombas centrífugas multiestágio para transporte de alta pressão reside no princípio da "superposição de pressão", e seu processo de trabalho pode ser dividido em três etapas principais:

1. Depois que o líquido entra no corpo da bomba através da tubulação de sucção, ele é pressurizado sequencialmente em série por vários impulsores acionados pelo motor.
2. O impulsor do primeiro estágio transmite energia de pressão inicial ao líquido através da força centrífuga, e os estágios subsequentes dos impulsores sobrepõem continuamente a pressão na base existente sob a orientação de palhetas guia.
3. O líquido é descarregado em alta pressão, completando o transporte de alta pressão.

Análise da Estrutura Central de Bombas Centrífugas Multiestágios

Para compreender o mecanismo de funcionamento das bombas centrífugas multiestágios, é essencial compreender a sua estrutura central. Em comparação com as bombas centrífugas de estágio único, as bombas centrífugas de múltiplos estágios têm uma estrutura mais complexa, mas seus componentes principais podem ser categorizados em cinco tipos principais, cada um desempenhando um papel crítico:

• Impulsor: O núcleo da bomba centrífuga multiestágio, geralmente adotando um projeto de impulsor fechado. Vários impulsores são conectados coaxialmente em série no eixo da bomba e o material é selecionado de acordo com o meio transportado.
• Eixo da bomba: Componente de transmissão que conecta o motor e os impulsores, exigindo alta resistência e resistência ao desgaste para fazer com que todos os impulsores funcionem de forma síncrona durante a rotação em alta velocidade, evitando excentricidade ou fratura.
• Palheta Guia: Instalada na saída de cada estágio do impulsor, sua função é converter o líquido de alta velocidade lançado pelo impulsor em energia de pressão e guiar o líquido suavemente para o próximo estágio do impulsor, reduzindo a perda de energia.
• Corpo da Bomba (também chamado de Voluta): Dividido em tipo segmentado e tipo dividido horizontal. A indústria petroquímica utiliza principalmente corpos de bombas segmentados, que são fáceis de desmontar e manter e podem suportar impactos de alta pressão.
• Dispositivo de vedação: Usado para evitar vazamento de líquido, geralmente incluindo vedações mecânicas e vedações de gaxeta. Para condições de trabalho de alta temperatura e alta pressão, um selo mecânico de extremidade dupla + sistema de lavagem também é equipado para garantir uma operação segura.

Esses componentes trabalham juntos para formar uma bomba centrífuga multiestágio. O princípio fundamental do seu projeto estrutural é minimizar a perda de energia e melhorar a eficiência operacional, garantindo ao mesmo tempo uma saída de alta pressão.

Quais são os parâmetros principais das bombas centrífugas multiestágios?

Ao selecionar e usar bombas centrífugas multiestágios, quatro parâmetros principais devem ser observados, que determinam diretamente se o equipamento pode se adaptar às condições de trabalho:

1. Taxa de fluxo

Também conhecido como deslocamento, refere-se à quantidade de líquido descarregado pela bomba por unidade de tempo, incluindo vazão volumétrica e vazão mássica.

• Taxa de fluxo volumétrico:O volume de líquido descarregado pela bomba por unidade de tempo, geralmente indicado por Q. As unidades comuns incluem L/s (litros por segundo), m³/s (metros cúbicos por segundo) ou m³/h (metros cúbicos por hora).
• Taxa de fluxo de massa:A massa de líquido descarregado pela bomba por unidade de tempo, geralmente denotada por G. As unidades comuns incluem kg/s (quilogramas por segundo), kg/h (quilogramas por hora), t/d (toneladas por dia), etc.

2. Cabeça

O aumento de energia da massa unitária de líquido da entrada da bomba até a saída da bomba é chamado de altura manométrica da bomba, que é a energia efetiva obtida pela unidade de massa do líquido através da bomba, também conhecida como altura manométrica total da bomba, comumente denotada por H. No Sistema Internacional de Unidades (SI), a unidade de altura manométrica H é J/kg, mas é habitualmente expressa pela altura da coluna de líquido (m) para representar sua altura manométrica de energia, o que é mais intuitivo.

3. Velocidade rotacional

Refere-se à velocidade de rotação do eixo da bomba, com unidade de r/min (rotações por minuto). Quanto maior a velocidade de rotação, maior será a força centrífuga exercida pelo impulsor sobre o líquido. Entretanto, uma velocidade de rotação excessivamente alta aumentará o desgaste do equipamento. Geralmente, a velocidade de rotação das bombas centrífugas multiestágios industriais é 1450 r/min ou 2900 r/min.

4. Eficiência

Refere-se à relação entre a potência efetiva da bomba e a potência do eixo, que é um indicador importante para medir o consumo de energia. Bombas centrífugas multiestágios de alta qualidade podem atingir uma eficiência de 75% a 90%. Na seleção, deve-se dar prioridade a equipamentos de alta eficiência, que podem reduzir significativamente os custos operacionais.

Além disso, para as necessidades especiais da indústria petroquímica, parâmetros auxiliares como temperatura média (algumas condições de trabalho precisam suportar temperaturas acima de 200°C), viscosidade média (os parâmetros precisam ser ajustados ao transportar meios viscosos, como petróleo bruto) e resistência à corrosão (seleção de materiais de acordo com as características do meio) também devem ser considerados para garantir a operação estável do equipamento.

Dicas para evitar armadilhas para seleção de bomba centrífuga multiestágio

A seleção de bombas centrífugas multiestágios afeta diretamente a vida útil do equipamento e os custos operacionais. Especialmente em condições de trabalho complexas, como na indústria petroquímica, a seleção inadequada pode facilmente levar a falhas frequentes, alto consumo de energia e até mesmo acidentes de segurança. Domine as cinco dicas a seguir para ajudá-lo a selecionar com precisão, sem pisar em armadilhas:

1. Esclareça os principais requisitos das condições de trabalho: entenda as propriedades físicas do meio líquido transportado (densidade, viscosidade, pressão de vapor saturado, corrosão, etc.), as condições de layout da tubulação do sistema do dispositivo, as condições de operação (temperatura de operação, pressão dentro do equipamento em ambos os lados da entrada e saída da bomba, capacidade de processamento, etc.) e a posição de pré-instalação da bomba. Calcule parâmetros como vazão da bomba, altura manométrica e altura manométrica líquida de sucção positiva (NPSH).
2. Determine o tipo de bomba: Com base no layout do dispositivo, nas condições do terreno, nas condições do nível da água e nas condições operacionais, determine se deseja selecionar uma bomba vertical, horizontal ou outro tipo de bomba.
3. Foco na eficiência e no consumo de energia: Escolha equipamentos com curva de eficiência plana para garantir que a eficiência possa ser mantida em um nível alto dentro da faixa de fluxo operacional real, o que pode economizar muitos custos de eletricidade para uso a longo prazo. Ao mesmo tempo, selecione a potência do motor para evitar sobrecarga ou subcarga do motor.
4. Selecione Modelos Específicos da Indústria: A indústria petroquímica possui padrões especiais e equipamentos que atendam à norma API 610 (Bombas Centrífugas para Indústrias de Petróleo e Gás Natural) devem ser selecionados. Essas bombas foram submetidas a testes rigorosos, podem se adaptar à corrosão, alta temperatura e alta pressão de meios químicos e têm maior confiabilidade.

Conclusão

Com a vantagem exclusiva da pressurização multiestágio, as bombas centrífugas multiestágio desempenham um papel insubstituível na petroquímica, energia, construção e outros campos. A Teffiko Company sempre se concentrou na pesquisa, desenvolvimento e produção de bombas centrífugas multiestágios de alta qualidade, centradas nos requisitos das condições de trabalho. Nossos produtos atendem rigorosamente aos altos padrões da indústria, como API 610, integrando as principais vantagens de alta eficiência, economia de energia, resistência à corrosão e estabilidade. Eles são adequados para ambientes industriais complexos, como alta temperatura, alta pressão e forte corrosão, fornecendo soluções personalizadas de transporte de alta pressão para clientes globais.

Para mais detalhes do produto ou orçamentos personalizados, visite nosso site oficialwww.teffiko.comou entre em contato conosco por e-mailvendas@teffiko.com.
