Meu guia prático para rotores e estatores em bombas de cavidade progressiva

Após anos de trabalho no setor industrial, posso afirmar com certeza quebombas de cavidade progressiva(também conhecidas como bombas rotor-estator, bombas de parafuso excêntricas) são "básicas" absolutas para transferência de fluidos. Como bombas de deslocamento positivo, elas são projetadas especificamente para lidar com fluidos viscosos, substâncias corrosivas e meios contendo partículas sólidas – elas são indispensáveis ​​na extração de petróleo, fábricas de produtos químicos, instalações de tratamento de águas residuais e linhas de produção de alimentos.

Na minha opinião, o seu excelente desempenho decorre da estreita colaboração entre o rotor e o estator. Para compreender verdadeiramente o princípio de funcionamento, o desempenho e a operação estável a longo prazo das bombas de cavidade progressiva, você deve compreender completamente esses dois componentes principais. Isto não é apenas conhecimento teórico; é uma experiência suada que acumulei ao longo dos anos.

I. Rotor e Estator

A meu ver, a “tábua de salvação” de cada bomba de cavidade progressiva reside na combinação do rotor e do estator – quanto mais preciso for o seu ajuste, maior será a eficiência da bomba.

O rotor é um eixo de metal de formato helicoidal, geralmente feito de aço inoxidável de alta resistência, liga de aço para ferramentas ou mesmo titânio. Como componente ativo instalado dentro da carcaça da bomba, ele não apenas impulsiona o fluxo do fluido durante a rotação, mas também gera a força de compressão necessária para a transferência. Já vi muitos rotores serem submetidos a cromagem ou outros tratamentos de endurecimento superficial e, francamente, isso aumenta significativamente sua resistência ao desgaste. Pular esta etapa resultará em uma taxa de desgaste irritantemente rápida do rotor.

O estator, por outro lado, é um tubo metálico com cavidade interna moldada, revestida com materiais elásticos como borracha nitrílica (NBR), borracha fluorada (FKM) ou EPDM. Seu formato interno se ajusta perfeitamente ao rotor e o diâmetro do rotor é ligeiramente maior que o diâmetro interno do estator. Este “ajuste de interferência” garante que as câmaras formadas sejam herméticas; se a vedação falhar, a bomba ficará essencialmente inútil.

Quer se trate de uma bomba de parafuso único (rotor de rosca única emparelhado com um estator de rosca dupla), uma bomba de parafuso duplo (dois parafusos contra-rotativos e entrelaçados) ou uma bomba de parafuso triplo (um parafuso de acionamento com dois parafusos acionados), aprendi da maneira mais difícil que a precisão do ajuste entre o rotor e o estator determina diretamente se a bomba pode operar de maneira confiável. Mesmo um pequeno desvio pode levar à redução do fluxo, vazamento ou desligamento completo.

II. Princípio de funcionamento: "Transporte de cavidade" simples, porém eficiente

Eu não entendi completamente o princípio de funcionamento das bombas de cavidade progressiva até desmontar duas bombas antigas – na verdade, é muito fácil de compreender.

Quando o rotor gira excentricamente dentro do estator, suas estruturas helicoidais entrelaçadas formam uma série de cavidades seladas. À medida que o rotor gira, essas cavidades movem-se continuamente em direção à extremidade de descarga, essencialmente “carregando” o fluido para frente. É como ter uma correia transportadora invisível dentro da bomba, projetada especificamente para transferência de fluidos.

Na porta de sucção, o volume da cavidade se expande, reduzindo a pressão interna, e o fluido é retirado do reservatório pela pressão atmosférica; à medida que o rotor continua a girar, a cavidade cheia de fluido é empurrada para a porta de descarga, onde o volume da cavidade se contrai, comprimindo o fluido para aumentar a pressão, permitindo que o fluido seja descarregado suavemente.

O que eu particularmente gosto neste projeto é que ele não requer nenhuma válvula de entrada ou de pressão. Isso não apenas proporciona uma transferência estável e de baixa pulsação – crucial para processos sensíveis – mas também lida com cuidado com aqueles materiais “delicados” sensíveis ao cisalhamento, como matérias-primas biofarmacêuticas que podem falhar se forem submetidas a força inadequada. Aqui vai uma dica prática para você: inverter a direção do rotor pode mudar a direção de sucção e descarga. Esta pequena operação me poupou o trabalho de reconfigurar todo o equipamento diversas vezes.

III. Principais vantagens (e desvantagens imperfeitas)

Ao longo dos anos, tenho visto bombas de cavidade progressiva superarem outros tipos de bombas em muitos cenários, mas elas não são onipotentes. Vamos discutir objetivamente seus prós e contras.

(I) Vantagens essenciais indispensáveis

• Fluxo estável e ajuste fácil:O ajuste perfeito entre o rotor e o estator garante alterações extremamente uniformes no volume da cavidade, com flutuações de fluxo quase insignificantes. Ao contrário das bombas centrífugas, não necessita de válvulas adicionais para fornecer um fluxo linear estável, tornando-a particularmente adequada para cenários que exigem precisão, como a produção de produtos químicos. Além disso, a vazão está diretamente ligada à velocidade do rotor – ajustar a saída é tão simples quanto girar um botão. Usei-o para controlar o fluxo durante a produção em lote e nunca tive produtos defeituosos devido a desvios de fluxo.
• Saída de pressão uniforme:O fluido é comprimido suave e continuamente durante a transferência, sem picos repentinos de pressão. Nunca tive problemas ao usá-lo para transportar meios sensíveis à pressão "sensíveis", como soluções de polímeros de alta viscosidade.
• Excelente capacidade de escorvamento automático:Não é necessário pré-escorvamento – uma vez iniciado, ele pode extrair fluido diretamente do recipiente, com uma altura de sucção máxima de até 8,5 metros de coluna de água. Isto é muito superior às bombas de êmbolo, especialmente em estações de tratamento de águas residuais, onde ligamos e paramos as bombas com frequência. Depois de mudar para bombas de cavidade progressiva, o tempo de preparação da nossa equipe foi reduzido pela metade.
• Manuseio versátil de fluidos:Ele pode lidar facilmente com fluidos de alta viscosidade (transportei geléia e calda de chocolate), petróleo bruto carregado de areia, lamas abrasivas e produtos químicos corrosivos. Ela supera as bombas de diafragma no manuseio de misturas gás-sólidas e não é páreo para as bombas de engrenagem no transporte de fluidos viscosos. Certa vez, usei-o para transportar lama contendo partículas do tamanho de uma bola de golfe sem nenhum entupimento.
• Transferência de baixo cisalhamento para proteger materiais:Seu design minimiza a força de cisalhamento, o que é um “salvador” para a indústria biofarmacêutica. Usei-o para transportar soluções proteicas e substâncias bioativas, e o desempenho do material não foi afetado em nada – algo que a maioria das bombas não consegue alcançar.
• Estrutura compacta e eficiência energética:Ocupa uma área pequena, tornando a instalação e a manutenção convenientes. Além disso, é muito eficiente em termos energéticos; depois de substituir bombas antigas por ela em nossa fábrica de produtos químicos, os custos de eletricidade caíram 15%.
• Dupla finalidade como bomba dosadora:Ao contrário das bombas de êmbolo, bombas de diafragma ou bombas de engrenagem, sua precisão é suficiente para dosagem e enchimento de produtos químicos. Anteriormente, eu o utilizava para transportar reagentes em laboratório, com precisão controlada em 1%, eliminando a necessidade de equipamentos de medição adicionais.

(II) Desvantagens a serem observadas

• Alto custo:Francamente, o seu preço de compra e os custos de manutenção são superiores aos das bombas mais simples. Pequenas oficinas podem considerá-lo antieconómico, mas para condições de trabalho pesadas, a sua durabilidade pode fazer com que o investimento inicial valha a pena.
• Sensibilidade a partículas sólidas excessivas:Muitas partículas sólidas no meio causarão desgaste rápido do rotor e do estator. Certa vez, usei-o para transportar petróleo bruto com teor excessivo de areia e o estator falhou após seis meses. A lição: sempre verifique o conteúdo de partículas sólidas e instale um filtro se não tiver certeza.
• Estritamente sem funcionamento a seco:Mesmo um minuto de funcionamento a seco pode causar superaquecimento e danos ao rotor e ao estator. Um colega meu cometeu esse erro – não verificar o nível do líquido antes de dar partida – e queimou o rotor, resultando em um dia inteiro de inatividade e custos significativos com peças de reposição.
• Modificação necessária para cenários de alta pressão:É a melhor escolha para condições de trabalho de baixa a média pressão, mas são necessárias modificações adicionais para transferência de alta pressão. Certa vez, tentei usá-lo para transferência de alta pressão, mas ele vazou muito até atualizarmos as vedações e o alojamento.
• Risco de cavitação:Se a pressão do fluido for inferior à pressão de vapor, ocorrerá cavitação – pequenas bolhas estouram e danificam as peças internas. Encontrei isso em um cenário de baixo fluxo e o rotor estava corroído. Mais tarde, a instalação de uma válvula limitadora de pressão resolveu o problema, mas foi uma lição cara.

4. Como a geometria do rotor e do estator afeta o desempenho (meus critérios de seleção)

Depois de anos selecionando bombas, descobri que a geometria do rotor e do estator é a chave para a adaptação às condições de trabalho.

Classificação do tipo de bomba (meu guia de correspondência rápida)

• Bombas de parafuso único:Rotor de rosca única emparelhado com um estator de rosca dupla – eu priorizo ​​isso para o transporte de fluidos de alta viscosidade ou meios contendo partículas sólidas. Por exemplo, transferência de lamas em estações de tratamento de águas residuais, onde a sua capacidade anti-entupimento é excelente.
• Bombas de parafuso duplo:Dois parafusos contra-rotativos e entrelaçados – operam de forma extremamente suave e com baixo ruído. Utilizo-o para transportar óleos e produtos químicos limpos ou ligeiramente contaminados, garantindo a pureza do material, o que é crucial para aplicações farmacêuticas ou de qualidade alimentar.
• Bombas de parafuso triplo:Um parafuso de acionamento com dois parafusos acionados – o fluxo é tão uniforme quanto o de uma bomba dosadora. É particularmente adequado para o transporte de fluidos limpos de baixa viscosidade, como óleo hidráulico e óleo lubrificante; Costumo usá-lo em sistemas de lubrificação de máquinas-ferramenta e nunca tive problemas com lubrificação insuficiente.

Subtipos de geometria (pequenos detalhes que afetam o desempenho)

Além dos tipos básicos de bombas, ajustes sutis na geometria do rotor e do estator podem trazer mudanças significativas:

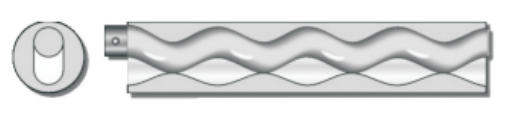

• Tipo S: transferência ultraestável, entrada de rotor compacta e requisitos de baixa cabeça de sucção positiva líquida (NPSH). Eu sempre escolho esta opção ao transportar materiais viscosos ou meios com partículas grandes – sem mais problemas com cavitação e entupimento.

• Tipo L: Linha de vedação mais longa entre o rotor e o estator, resultando em maior eficiência e maior vida útil. Possui estrutura compacta, mas grande capacidade de vazão, adequada para cenários de alto rendimento onde os custos de paralisação são elevados.

• Tipo D: Estrutura compacta, transferência quase sem pulsação e precisão de medição extremamente alta. Eu o uso em cenários de dosagem química de precisão – defino os parâmetros e saio com confiança, sem necessidade de me preocupar com flutuações de fluxo.

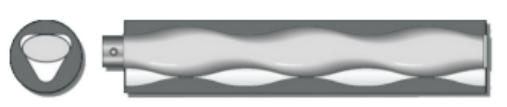

• Tipo P: Combina grande capacidade de fluxo com uma estrutura compacta e herda a longa linha de vedação do tipo L. É a minha “bomba multifuncional” – capaz tanto de transferência de alto fluxo quanto de dosagem precisa.

Além disso, parâmetros como ângulo de hélice, avanço e perfil do dente não podem ser ignorados. Pela minha experiência: quanto maior o ângulo da hélice, maior será a vazão, mas menor será a pressão; quanto menor o ângulo da hélice, maior será a pressão, mas menor será a vazão. Este é um compromisso que depende da prioridade das condições de trabalho. Precisa transportar uma grande quantidade de fluido viscoso? Escolha um grande ângulo de hélice; precisa de transferência de alta pressão de longa distância? Escolha um pequeno ângulo de hélice.

V. Dicas de seleção e manutenção (meu "Guia para evitar armadilhas" da experiência)

(I) Escolha a bomba certa para evitar desvios

A seleção de uma bomba (incluindo rotor e estator correspondentes) é crucial para combinar as condições de trabalho. Esta é a experiência que ganhei depois de cair em inúmeras armadilhas:

• Meios de alta viscosidade:Escolha uma bomba de parafuso único e o rotor deve ser feito de aço inoxidável cromado ou liga resistente ao desgaste. Acredite em mim, escolher materiais comuns para economizar dinheiro resultará em substituições frequentes de peças posteriormente, o que será uma dor de cabeça.
• Meios contendo partículas sólidas:Bomba de parafuso único combinada com um estator de borracha especial (resistente ao desgaste e à corrosão). Anteriormente, usei um estator de borracha comum para transferência de lodo, que falhou em 3 semanas; a mudança para uma fórmula especial durou 8 meses antes da substituição.
• Altos requisitos para estabilidade de fluxo/pressão:Escolha uma bomba de parafuso duplo ou bomba de parafuso triplo. Para processos sensíveis, a vantagem da baixa pulsação compensa o custo extra.

A seleção do material do estator também é crucial: borracha nitrílica (NBR) para meios à base de óleo, EPDM para ambientes de alta temperatura e borracha fluorada (FKM) para meios corrosivos. Se estiver transportando fluidos altamente corrosivos, como ácidos fortes ou solventes, não hesite em escolher um rotor Hastelloy – embora caro, é muito mais durável que os metais comuns, durando vários anos a mais.

(II) Manutenção adequada para maior vida útil

A manutenção adequada é a chave para a longevidade de uma bomba. Esta é minha rotina de manutenção diária:

• Inspeção regular de desgaste:Os estatores estão sujeitos à fadiga elástica ao longo do tempo. Se você notar uma redução na sucção da bomba, aumento de vazamentos ou operação mais barulhenta, substitua o estator imediatamente – não espere que ele falhe completamente, pois o rotor também pode ser afetado. Para bombas de uso de alta frequência, inspeciono o estator mensalmente.
• Proibir estritamente o funcionamento a seco e a sobrecarga:A inicialização e o desligamento devem seguir os procedimentos. Instalamos dispositivos de intertravamento nas bombas, que desligam automaticamente quando o nível do líquido está muito baixo, e não houve mais casos de queima do rotor.
• Mantenha a mídia limpa:Instale um filtro de pelo menos malha 20 na entrada e limpe-o semanalmente. Mesmo partículas finas podem desgastar o rotor e o estator com o tempo.
• Reduza a velocidade ao transportar fluidos viscosos:Usar alta velocidade para transportar meios de alta viscosidade está “arruinando” o estator. Geralmente reduzo a velocidade em 30% a 40% – embora mais lento, economiza muito dinheiro em substituições de peças.
• Instale dispositivos de proteção:Vale a pena instalar pressostatos, sensores de nível de líquido e monitores de vibração. Certa vez tive uma bomba com vibração anormal; o monitor me alertou com antecedência e substituí o rotor desgastado a tempo, evitando danos mais graves.

VI.Tefiko: Uma marca de bomba confiável em que confio

Depois de todos esses anos, entendo profundamente que o rotor e o estator são o núcleo das bombas de cavidade progressiva – e a Teffiko entende isso melhor do que a maioria das marcas.

Como fornecedor confiável de produtos industriais e serviços de engenharia, eles se concentram exclusivamente nos principais componentes da bomba. Se você está procurando uma bomba de cavidade progressiva que não o decepcione, recomendo sinceramente a Teffiko.Clique aqui para saber mais sobre sua série de bombas de cavidade progressiva
