NPSH, ou cabeça de sucção positiva líquida, é um parâmetro técnico essencial durante a operação de bombas químicas, que está diretamente relacionada ao desempenho anti-escavitação da bomba. A cavitação pode causar vibração da bomba, aumento do ruído, eficiência reduzida e até danos a componentes principais, como impulsores em casos graves. Portanto, um entendimento claro dos parâmetros relacionados ao NPSH é de grande importância para a seleção, instalação, operação e manutenção de bombas químicas. O NPSH inclui principalmente dois indicadores de núcleo: Cabeça de sucção positiva líquida disponível (NPSHA) e a cabeça de sucção positiva líquida necessária (NPSHR), que diferem essencialmente em termos de definição, atributos e cenários de aplicação.
NPSHA, ou cabeça de sucção positiva líquida disponível, refere -se ao excesso de energia por unidade de peso do líquido no sistema de sucção da bomba que excede a pressão de vaporização. É determinado por fatores objetivos, como o sistema de pipeline do dispositivo de sucção e condições de operação, refletindo a força da capacidade anti-escavitação fornecida pelo dispositivo de sucção para a bomba e, portanto, pertence a um parâmetro característico do sistema.
NPSHR, ou a cabeça de sucção positiva líquida necessária, refere -se ao excesso de energia mínima por unidade de peso do líquido na entrada de sucção da bomba que a própria bomba precisa evitar a cavitação, o que excede a pressão de vaporização. É determinado pelas próprias características da bomba, como seu projeto estrutural, formato de entrada do impulsor e velocidade de rotação, refletindo a qualidade do desempenho anti-escavitação da bomba e, portanto, pertence a um parâmetro característico da bomba.
Os fatores que afetam o NPSHA vêm principalmente do lado do sistema de sucção, incluindo a pressão na superfície líquida do lado da sucção, a temperatura do líquido, a perda de resistência do pipeline de sucção e a altura da instalação da bomba. O NPSHA diminuirá de acordo quando a pressão na superfície do líquido de sucção diminuir, a temperatura do líquido aumenta, a resistência da tubulação de sucção aumenta ou a altura da instalação da bomba aumenta.
Os fatores que afetam o foco no NPSHR nos parâmetros de design e operação da bomba, como o diâmetro da entrada do impulsor, o ângulo de entrada da lâmina, a distribuição da velocidade de fluxo na entrada do impulsor e a velocidade de rotação da bomba. Esses parâmetros são basicamente determinados durante o estágio de design da bomba. Durante a operação, as mudanças na velocidade de rotação têm um impacto significativo no NPSHR; Geralmente, à medida que a velocidade de rotação aumenta, o NPSHR também aumenta.

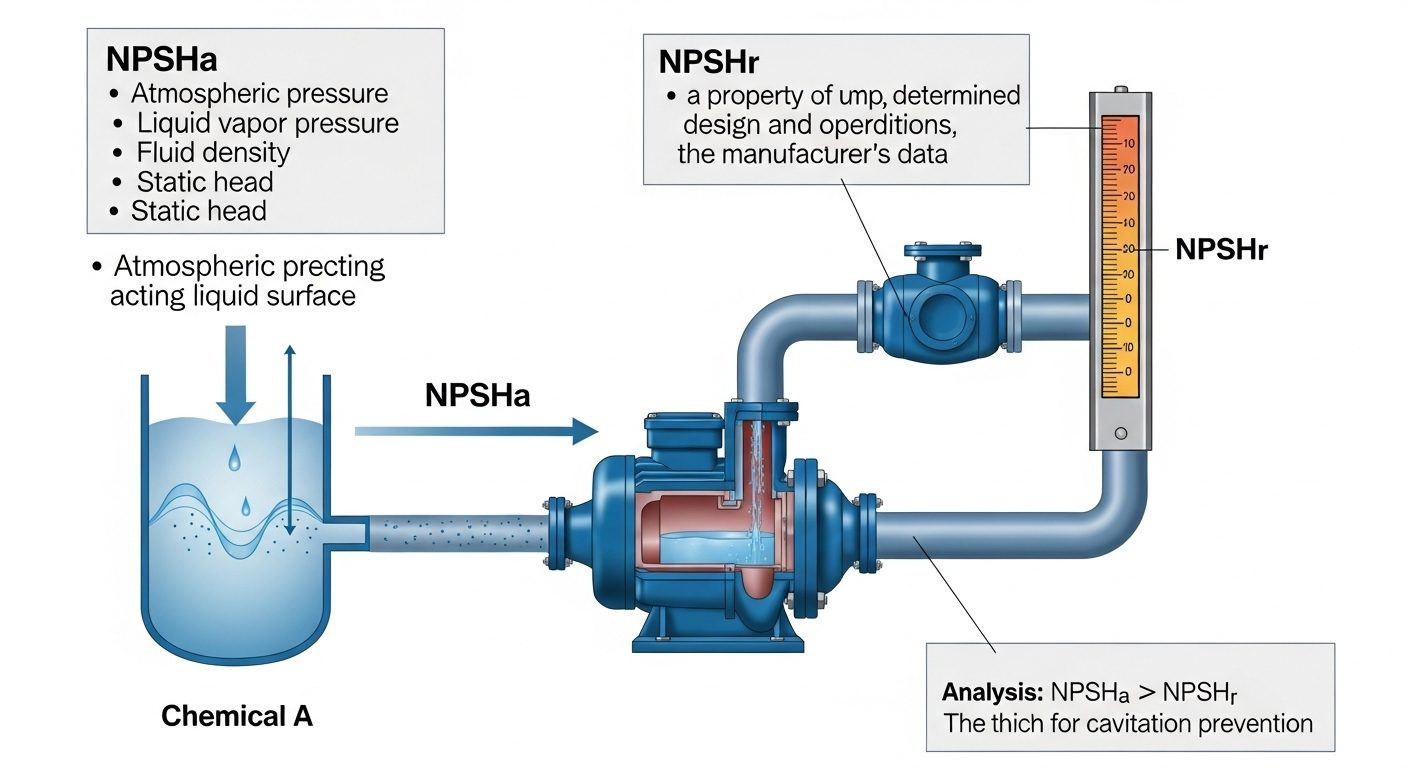

O NPSHA é um indicador para medir se o sistema de sucção pode atender aos requisitos de anti-escavitação da bomba, enquanto o NPSHR é o requisito mínimo da própria bomba para condições de sucção. Durante a operação real de uma bomba química, é necessário garantir que o NPSHA seja maior que o NPSHR e uma certa margem de segurança deve ser mantida entre eles para evitar efetivamente a cavitação. Se o NPSHA for menor que o NPSHR, a pressão do líquido na entrada da bomba será menor que sua pressão de vaporização, fazendo com que o líquido vaporize e gerasse bolhas. Quando essas bolhas entram na área de alta pressão com o líquido, elas explodem rapidamente, produzindo forte impacto e vibração. Isso não apenas afeta a operação normal da bomba, mas também causa erosão grave aos componentes de fluxo da bomba.
Na aplicação de engenharia de bombas químicas, a correspondência razoável de NPSHA e NPSHR é um link central no design do sistema. Em primeiro lugar, o NPSHA deve ser determinado através do cálculo preciso. O processo de cálculo precisa considerar de maneira abrangente vários parâmetros do sistema de sucção para garantir a precisão dos dados e evitar riscos de cavitação causados por desvios de estimativa. Em segundo lugar, durante o estágio de seleção da bomba, deve ser dada prioridade aos modelos de bomba com NPSHR mais baixo para reservar uma margem de segurança maior para operação do sistema. Para um modelo de bomba que já foi determinado, se o NPSHA no local for insuficiente, podem ser tomadas medidas de otimização correspondentes, como reduzir a altura da instalação da bomba, diminuindo o comprimento da tubulação de sucção, aumentando o diâmetro do tubo para reduzir a perda de resistência ou diminuir a temperatura do líquido para reduzir a pressão de vaporização. Além disso, durante a operação, é necessário monitorar regularmente as alterações no NPSHA e NPSHR. Quando as condições do processo mudam, a correspondência entre os dois deve ser reavaliada em tempo hábil para garantir que a bomba sempre opere dentro de uma faixa de margem de cavitação segura.
Em resumo, embora o NPSHA e o NPSHR se enquadram na categoria de NPSH, eles refletem respectivamente as características anti-escavitação do sistema de sucção e da própria bomba. Uma distinção clara entre suas definições, fatores de influência e funções é a chave para evitar problemas de cavitação e garantir a operação estável e eficiente de bombas químicas durante os processos de seleção e design, instalação e comissionamento da bomba, bem como operação e manutenção. Como uma empresa com foco no campo de bombas químicas,TeffikoSempre considerou a otimização do NPSHR como uma das principais direções técnicas no design do produto. Reduz a margem de cavitação necessária da bomba, melhorando a estrutura do impulsor e otimizando o design do canal de fluxo. Em aplicações práticas,TeffikoTambém fornece aos clientes o cálculo profissional do NPSHA e a orientação correspondente, auxiliando os clientes a garantir que o NPSHA atenda aos requisitos do NPSHR da bomba e reserva uma margem de segurança suficiente, projetando razoavelmente o sistema de sucção e otimizando parâmetros operacionais, alcançando assim a operação de longo prazo e confiável de bombas químicas.
