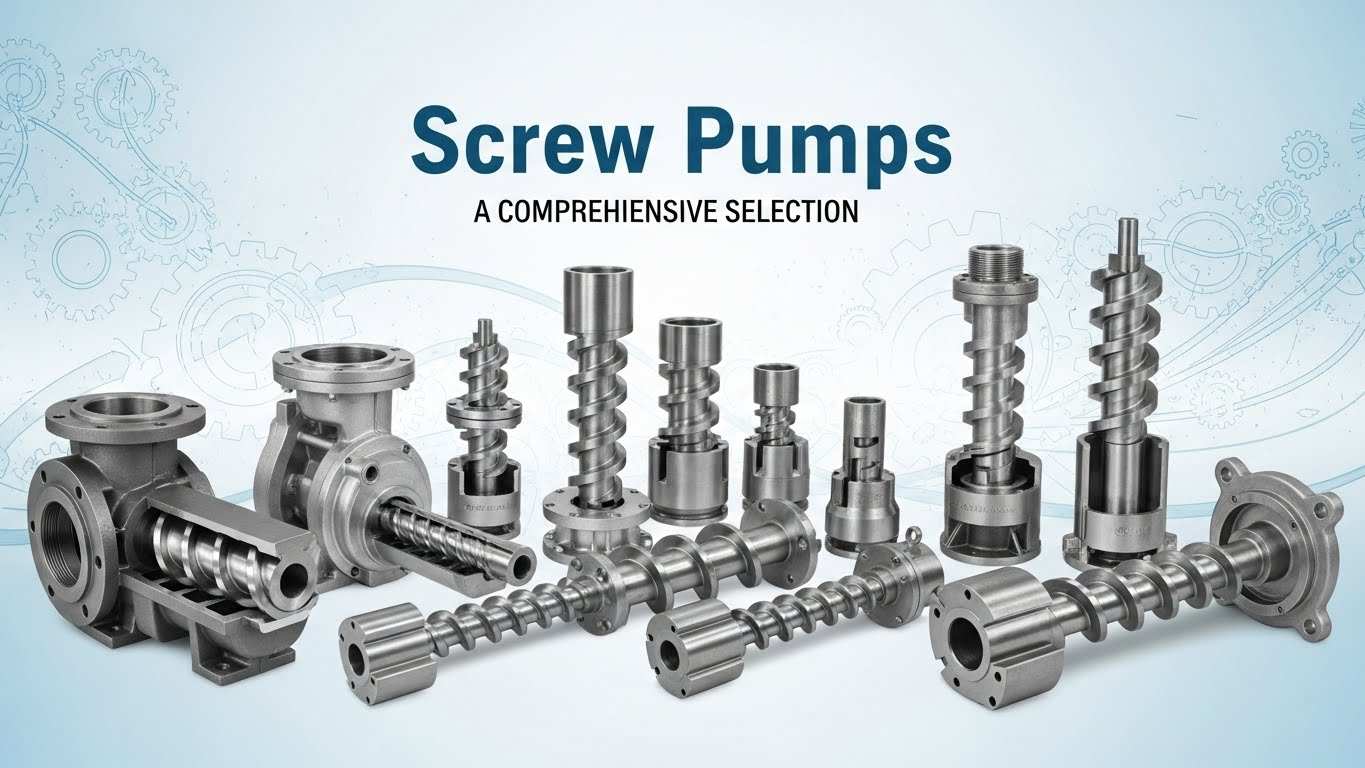

Seleção abrangente de bombas helicoidais

Em sistemas de transporte de fluidos industriais,bombas de parafusosão amplamente utilizados em petróleo, produtos químicos, alimentos, tratamento de esgoto e outros campos devido à sua vazão estável, baixa pulsação, alta capacidade de escorvamento automático e boa adaptabilidade a meios de alta viscosidade/contendo sólidos. O princípio fundamental da seleção abrangente de bombas de parafuso é equilibrar o custo de investimento da unidade de bombeamento e da estação de bombeamento, bem como os custos operacionais de longo prazo e, em última análise, atingir as metas operacionais de economia, segurança e aplicabilidade - esta é a lógica central que este artigo pretende resolver sistematicamente para você.

I. Princípios Básicos de Seleção: Economia, Segurança e Aplicabilidade

A seleção abrangente de bombas de parafuso não é uma combinação isolada de parâmetros técnicos, mas um processo de tomada de decisão multidimensional centrado no “menor custo do ciclo de vida de todo o sistema”. Deve atender simultaneamente aos seguintes requisitos:

• Economia: Reduzir as despesas de engenharia civil, aquisição de equipamentos e consumo de energia da estação elevatória;
• Segurança: Evitar riscos como cavitação, golpe de aríete e refluxo;
• Aplicabilidade: Combine o layout do local, as características do meio e as condições de operação.

II. Lista de dados principais

Antes de realizar cálculos específicos, os seguintes dados "básicos" devem ser listados:

• Características do meio: Incluindo nome do meio, gravidade específica, viscosidade, corrosividade e toxicidade.
• Conteúdo sólido: O diâmetro e o conteúdo de partículas sólidas determinam diretamente a seleção do material do rotor e do estator da bomba helicoidal.
• Controle de temperatura: A temperatura média (℃) afetará a taxa de inchaço e a resistência do material do estator de borracha.
• Requisitos de pressão: É necessário considerar de forma abrangente a pressão do reservatório de sucção, a pressão do reservatório de descarga e a queda de pressão (perda de carga) de todo o sistema de tubulação.

III. A "arte da margem" para vazão e altura manométrica

Fórmula de cálculo da taxa de fluxo:

• Situação normal: Se estiverem disponíveis dados de vazão pequena, normal e grande, a vazão grande deve ser considerada.
• Correção de margem (de acordo com velocidade específica ns):
• Bombas de grande vazão com \(ns > 100\): A margem é de 5%.
• Bombas de pequena vazão com \(ns < 50\): A margem é de 10%.
• Bombas sob condições de trabalho extremamente adversas: Recomenda-se reservar diretamente uma margem de 10%.
• Particularidade agrícola: Para o transporte agrícola de água em canal aberto, as perdas por infiltração e evaporação devem ser incluídas no cálculo.

4. Projeto de sistema de dutos

Muitas falhas de seleção não se devem a bombas de baixa qualidade, mas a projetos de tubulações irracionais.

• Seleção do diâmetro do tubo: Diâmetro do tubo excessivamente grande → alto custo; diâmetro de tubo excessivamente pequeno → alta velocidade de fluxo, aumento acentuado na resistência → aumento na altura manométrica e na potência → aumento dos custos operacionais. É necessário equilibrar o investimento inicial e os custos operacionais através de cálculos hidráulicos.
• Layout do pipeline:
• Minimize o comprimento da tubulação e reduza os cotovelos tanto quanto possível;
• O raio de curvatura dos cotovelos ≥ 3~5 vezes o diâmetro do tubo, e o ângulo de giro deve ser tão grande quanto >90°;
• Válvulas (válvulas esfera/válvulas globo) e válvulas de retenção devem ser instaladas no lado da descarga:
• Válvulas são utilizadas para ajustar o ponto de operação;
• As válvulas de retenção evitam a reversão da bomba ou o impacto do golpe de aríete causado pelo refluxo durante o desligamento (o que pode levar à quebra do eixo ou à falha da vedação).

V. Configuração razoável da quantidade de bombas e taxa de espera

A configuração de quantidade razoável é a chave para garantir a operação contínua do sistema e afeta diretamente a estabilidade da produção. Para unidades de bomba operando normalmente, apenas uma bomba operacional principal é necessária em circunstâncias convencionais. Porém, para lidar com falhas repentinas e manutenção diária, recomenda-se configurar três unidades de bomba, adotando o modo "uma em operação, uma em espera, uma em manutenção". Este método de configuração pode evitar a interrupção de todo o sistema de transporte devido à falha de uma única bomba, especialmente adequado para cenários de produção industrial com requisitos extremamente elevados de continuidade, e reduzir efetivamente as perdas por desligamento.

Conclusão: Seleção Abrangente = Equilíbrio Triangular de Tecnologia + Economia + Segurança

A "seleção abrangente" de bombas helicoidais é essencialmente uma otimização da engenharia do sistema. Requer que os engenheiros entendam tanto a mecânica dos fluidos quanto o controle de custos; prestar atenção não apenas ao desempenho da bomba em si, mas também coordenar o layout da estação de bombeamento e o projeto da tubulação. Somente levando em consideração as características do meio, os parâmetros do processo, as condições de instalação, os indicadores econômicos e a redundância de segurança é que uma bomba parafuso verdadeiramente "adequada" pode ser selecionada.
