No campo do transporte de fluidos industriais, as bombas centrífugas verticais ISG e as bombas centrífugas horizontais ISW tornaram-se escolhas convencionais para vários cenários de aplicação devido às suas vantagens estruturais únicas e adaptabilidade precisa ao cenário. No entanto, ao enfrentar condições de trabalho específicas, conseguir uma seleção precisa do modelo é um desafio profissional. Como a equipe de engenharia daTefiko, sabemos que não existe um modelo de bomba absolutamente ideal, apenas a solução mais adequada. Este artigo conduzirá uma comparação abrangente entre as bombas centrífugas ISG e ISW em quatro dimensões principais: projeto estrutural, características de desempenho, cenários aplicáveis e instalação e manutenção. Também compartilhará a experiência prática da Teffiko na seleção de modelos para ajudá-lo a tomar decisões informadas.
2. Características de desempenho
A principal diferença entre as bombas centrífugas verticais ISG e as bombas centrífugas horizontais ISW começa com seu design estrutural. Isto determina diretamente a ocupação do espaço, o método de instalação e a lógica de adaptação da tubulação, tornando-se o principal fator a ser considerado durante a seleção do modelo.

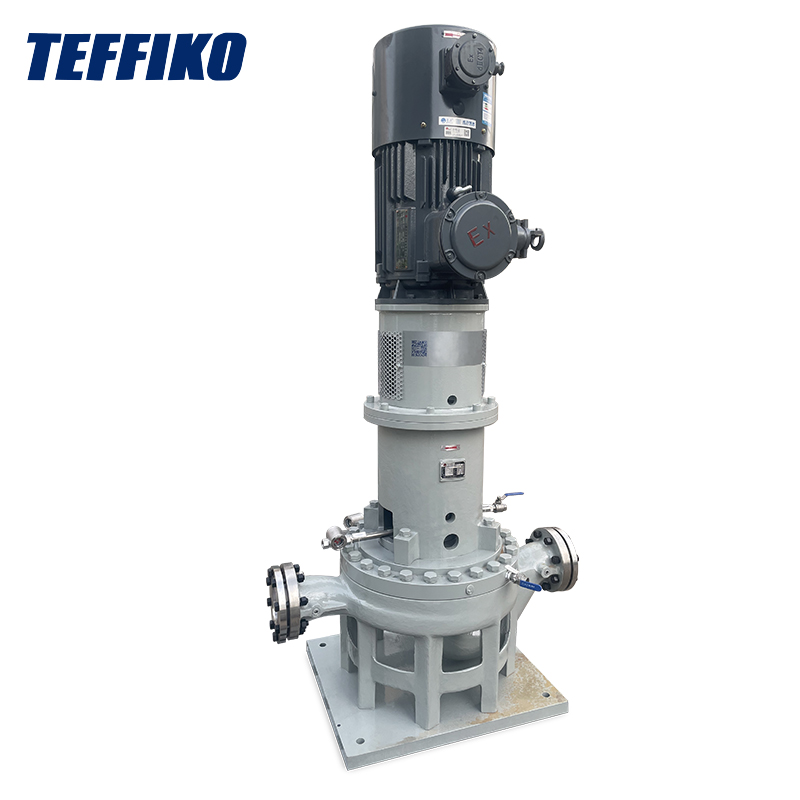

A bomba vertical ISG adota uma estrutura vertical integrada, com o eixo da bomba perpendicular ao solo. Tem uma altura total relativamente alta, mas uma pequena área útil. Sua entrada e saída de água são projetadas de forma flexível, permitindo a integração direta no sistema de tubulação sem a necessidade de base adicional. Isto o torna particularmente adequado para cenários de espaços estreitos, como salas de equipamentos secundários de abastecimento de água em edifícios altos ou linhas de produção compactas.
A bomba horizontal ISW apresenta uma estrutura onde o motor e o corpo da bomba são coaxiais horizontalmente, com o eixo da bomba paralelo ao solo e necessitando de fixação através de uma base. Sua entrada e saída estão localizadas na mesma linha horizontal, facilitando a conexão direta com tubulações horizontais e reduzindo a perda de resistência. Esta estrutura tem um centro de gravidade baixo e garante um funcionamento estável, tornando-a adequada para cenários com espaço suficiente no solo, como grandes oficinas ou estações de tratamento de água municipais, onde as operações de manutenção são convenientes.
Além das diferenças estruturais, as variações de desempenho entre os dois impactam diretamente a eficiência operacional e as condições de trabalho aplicáveis. Isto é particularmente evidente na sua adaptabilidade em relação ao consumo de energia, alcance da cabeça e resistência à cavitação.
Em termos de eficiência hidráulica, as bombas centrífugas ISG e ISW adotam projetos de modelos hidráulicos avançados. Depois de otimizar o canal de fluxo do impulsor, suas eficiências sob condições nominais de trabalho são relativamente próximas, normalmente variando de 75% a 85%. No entanto, surgem diferenças em cenários de operação com carga variável:
Em termos de consumo de energia:
A altura manométrica líquida de sucção positiva (NPSH) da bomba horizontal ISW é geralmente 0,5m-1,5m menor que a da bomba ISG. Seu design de porta de sucção é mais otimizado, tornando-o menos sujeito à cavitação ao transportar meios facilmente vaporizados ou sob alta resistência à sucção. Já a bomba vertical ISG é mais indicada para ocasiões com boas condições de sucção e tubulações curtas.
A dificuldade de instalação e os custos de manutenção são fatores que não podem ser ignorados durante o uso a longo prazo. As diferenças entre os dois nesta dimensão afetam diretamente a eficiência operacional na fase posterior.
A bomba centrífuga horizontal ISW é mais conveniente para manutenção: Devido à distribuição horizontal do motor e do corpo da bomba, durante a desmontagem, basta remover a blindagem do acoplamento e afrouxar os parafusos de conexão para separar o motor do corpo da bomba. Ao substituir peças vulneráveis, como impulsores e vedações, não há necessidade de mover a tubulação. O pessoal de manutenção pode operar no solo, o que é altamente seguro. Por exemplo, quando a vedação vaza, o pessoal de manutenção não precisa subir muito e pode concluir a substituição em 1 a 2 horas.
Para a bomba centrífuga vertical ISG, como o motor está localizado na parte superior, durante a manutenção é necessário primeiro retirar a fiação do motor e os parafusos de fixação, e levantar o motor para acessar os componentes internos do corpo da bomba. Se for instalado em um espaço estreito ou em uma sala de equipamentos alta, é necessário o uso de guindaste ou equipamento de elevação, resultando em um longo ciclo de manutenção e alto custo. Portanto, para cenários com altos requisitos de conveniência de manutenção (como estações de bombeamento autônomas), a bomba centrífuga horizontal ISW é mais recomendada.
As bombas centrífugas verticais ISG e as bombas centrífugas horizontais ISW têm, cada uma, suas próprias vantagens, e o núcleo da seleção está na "adaptação" - alinhamento com seu espaço, condições de trabalho e requisitos de manutenção. Se você ainda não tiver certeza sobre como selecionar o modelo de bomba ideal para suas condições específicas de trabalho,TefikoA equipe profissional pode fornecer consultoria de seleção gratuita. Temos uma vasta experiência em aplicações e podemos recomendar a solução mais adequada e eficiente com base em seus parâmetros específicos (como vazão, altura manométrica, características do meio, ambiente de instalação, etc.), garantindo uma operação estável e com eficiência energética do seu sistema de fluidos.
-
