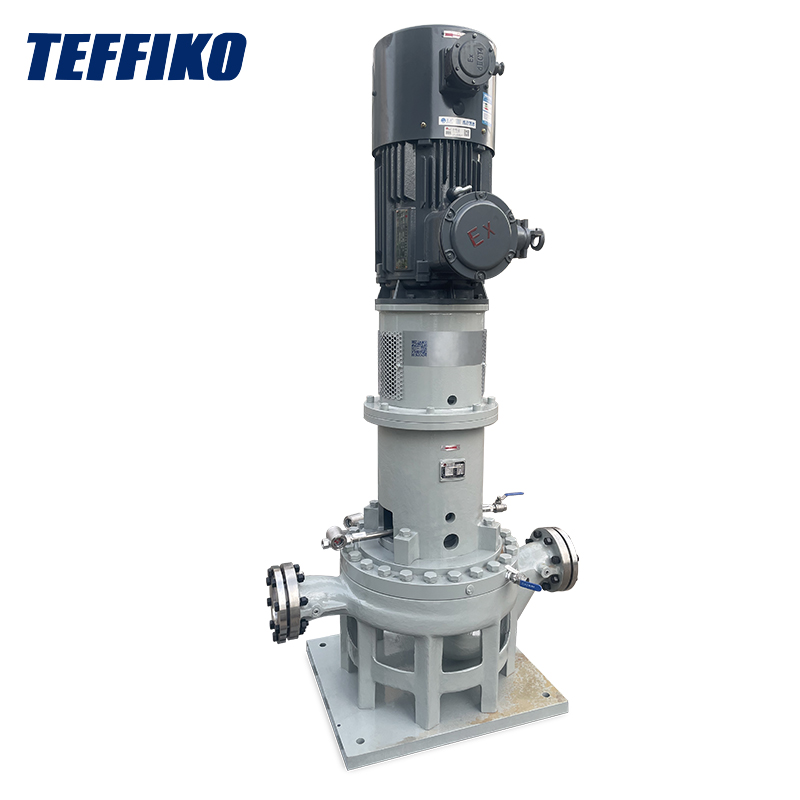

Bomba vertical de processo químico API OH3

Tendo trabalhado em fábricas de produtos químicos por mais de dez anos, tenho visto muitos casos de reparos urgentes à meia-noite e paradas de produção para retificação devido à seleção errada de bombas. Especialmente paraBombas verticais de processo químico API OH3, muitas pessoas pensam: "É apenas uma bomba; desde que a vazão seja suficiente e a altura manométrica atenda ao padrão, tudo bem." Mas a realidade é que as condições operacionais são muito mais complexas. Hoje, combinando os erros que cometi e os problemas que ajudei os clientes a resolver, falarei sobre como escolher uma bomba API OH3 verdadeiramente confiável para sua fábrica.

1. Não tenha pressa em conferir o modelo; primeiro descubra o que você realmente precisa fazer

Antes de escolher uma bomba, pergunte-se algumas coisas:

• O que você está transportando? Ácido clorídrico? Solução de soda cáustica? Ou pasta com algumas partículas?
• Qual é a temperatura? Temperatura ambiente ou acima de 150 ℃?
• Quantos metros cúbicos por hora você precisa bombear? A resistência do sistema está alta?
• Existe pressão negativa na entrada? Qual é a pressão de saída necessária?

Não se trata de “preencher formulários para fornecedores superficiais”, mas sim a chave para determinar se a bomba pode funcionar corretamente. Certa vez, tive um cliente que apenas disse "Preciso de uma bomba OH3 resistente à corrosão", mas a que foi entregue foi feita de aço inoxidável 316L - usada em meios de alta temperatura contendo íons cloreto, o impulsor foi corroído e perfurado em três meses. Mais tarde, descobri que ele não mencionou vestígios de cloretos no meio. Portanto, quanto mais detalhada for a análise dos dados, mais fácil será posteriormente.

2. Diferentes meios requerem diferentes bombas

As bombas API OH3 podem de fato lidar com vários líquidos químicos, mas não é possível usar qualquer bomba. Por exemplo:

• Ácido sulfúrico concentrado? Fique longe do aço inoxidável comum; opte por ferro fundido revestido com PTFE ou com alto teor de silício;
• Solução de hidróxido de sódio em alta temperatura? 316L pode não aguentar; devem ser consideradas ligas à base de níquel;
• Resinas viscosas ou colas? Os impulsores centrífugos comuns não conseguem sugá-los; são necessários impulsores abertos ou semiabertos, ou mesmo motores com maior potência.

3. Taxa de fluxo e altura manométrica: não é melhor ser maior, mas apenas o ideal para economizar mais energia

Muitos chefes pensam: “Compre um maior por segurança; ele pode ser usado para futuras expansões”. Mas uma bomba não é um armazém; ser muito grande só causará problemas. Se a altura manométrica estiver muito alta, a válvula terá que ser estrangulada o tempo todo e o consumo de energia aumentará; se a vazão for muito grande, é provável que ocorra cavitação, o corpo da bomba zumbirá e a vedação falhará facilmente.

A abordagem correta é: calcular a curva real do sistema de acordo com o layout real da sua tubulação, o número de cotovelos e a diferença de altura e, em seguida, compará-la com a curva de desempenho da bomba para encontrar aquela "zona de alta eficiência" - geralmente entre 70% e 110% da vazão nominal. Operando nesta faixa, a bomba é a mais silenciosa, a que mais economiza energia e tem a vida útil mais longa.

4. O material não tem a ver com "soar avançado", mas sim com a adequação ao problema

• Os componentes de fluxo (impulsor, carcaça da bomba, bucha, etc.) são imersos no meio todos os dias; escolher o material errado equivale ao suicídio lento. Aqui estão alguns exemplos reais:
• Transportando ácido clorídrico? O revestimento de PTFE é o mais confiável; o tântalo é caro, mas extremamente durável;
• Transportando resíduos líquidos contendo partículas sólidas? Não use aço inoxidável; escolha ferro fundido resistente ao desgaste ou revestimento cerâmico;
• Solução de soda cáustica de alta temperatura? 316L parece bom, mas na verdade é propenso a fissuras por corrosão sob tensão em soluções de soda cáustica acima de 80 ℃.

Lembre-se: inicialmente, materiais baratos economizam dinheiro, mas uma única parada na produção pode custar dez vezes o preço da bomba. Preferimos conversar com mais antecedência do que receber sua ligação dizendo “está quebrado de novo” meio ano depois.

5. A certificação API 610 não é uma formalidade, mas um resultado final de segurança

O "OH3" na API OH3 é em si uma classificação na norma API 610 (vertical, em balanço, de estágio único). Mas algumas bombas no mercado afirmam ser “API OH3”, mas nem sequer passaram por testes básicos. Ao selecionar, certifique-se de verificar:

• Fornece documentos de projeto compatíveis com API 610 11ª Edição ou versões posteriores?
• Existe um relatório de teste de desempenho emitido por terceiros?
• Os materiais possuem MTR (Material Test Report)?

Todas as nossas bombas OH3 de saída vêm com um pacote completo de conformidade —— não para passar nas inspeções, mas para permitir que você as use com tranquilidade. Afinal, na indústria química, a segurança nunca é uma opção, mas sim um pré-requisito.

6. Alta temperatura e alta pressão? Não force; personalize quando necessário

Se suas condições de operação excederem 180 ℃ ou a pressão exceder 2,5 MPa, as bombas padrão provavelmente não conseguirão aguentar. Neste momento, não se contente; personalização é necessária. Por exemplo:

• Adicione uma camisa de resfriamento para evitar o superaquecimento do rolamento;
• Utilize o suporte da linha central para reduzir problemas de alinhamento causados ​​pela expansão térmica;
• Substitua por selo mecânico de fole para lidar com condições de alta temperatura sem descarga.

No ano passado, fabricamos uma bomba OH3 para uma planta petroquímica com temperatura média de 220°C e pressão de 3,0MPa. Otimizamos especialmente a rigidez do eixo e a estrutura da câmara de vedação. Ele está funcionando há mais de dois anos sem nenhuma falha. Condições operacionais complexas não são terríveis; o que é terrível é forçar as bombas comuns a lidar com eles.

7. Esses erros, eu realmente vi muitos

Finalmente, vamos falar sobre vários cenários de "falha" de alta frequência:

• Pensar que todas as bombas OH3 são iguais: na verdade, o método de instalação (pé ou suporte), as direções de entrada e saída e o tipo de acoplamento afetam a instalação no local. Se você não confirmar com antecedência, descobrirá que não corresponde ao pipeline quando entregue, atrasando o período de construção;
• Escolhendo vedações casualmente: Usando vedações de embalagem para meios tóxicos ou inflamáveis? Isso é brincar com segurança. Selos mecânicos duplos + sistema PLAN53 Flush são obrigatórios;
• Acreditar cegamente nas palavras do vendedor: eles dizem “fizemos projetos semelhantes”, mas não conseguem nem explicar o valor do pH do meio. Não deixe de conferir casos reais, testar dados e até mesmo visitar o site se possível.

Para concluir

Escolhendo umBomba API OH3é aparentemente um comportamento de aquisição, mas na verdade é um voto pela estabilidade de toda a linha de produção. Se você ainda está confuso sobre o modelo ou não tem certeza sobre o material, não se preocupe. Envie seus parâmetros de condição operacional para nós emteff. Engenheiros com mais de dez anos de experiência fornecerão avaliação preliminar gratuita e sugestões de seleção personalizadas 1:1 para ajudá-lo a evitar erros, escolher a bomba certa e manter sua linha de produção funcionando de forma estável.
