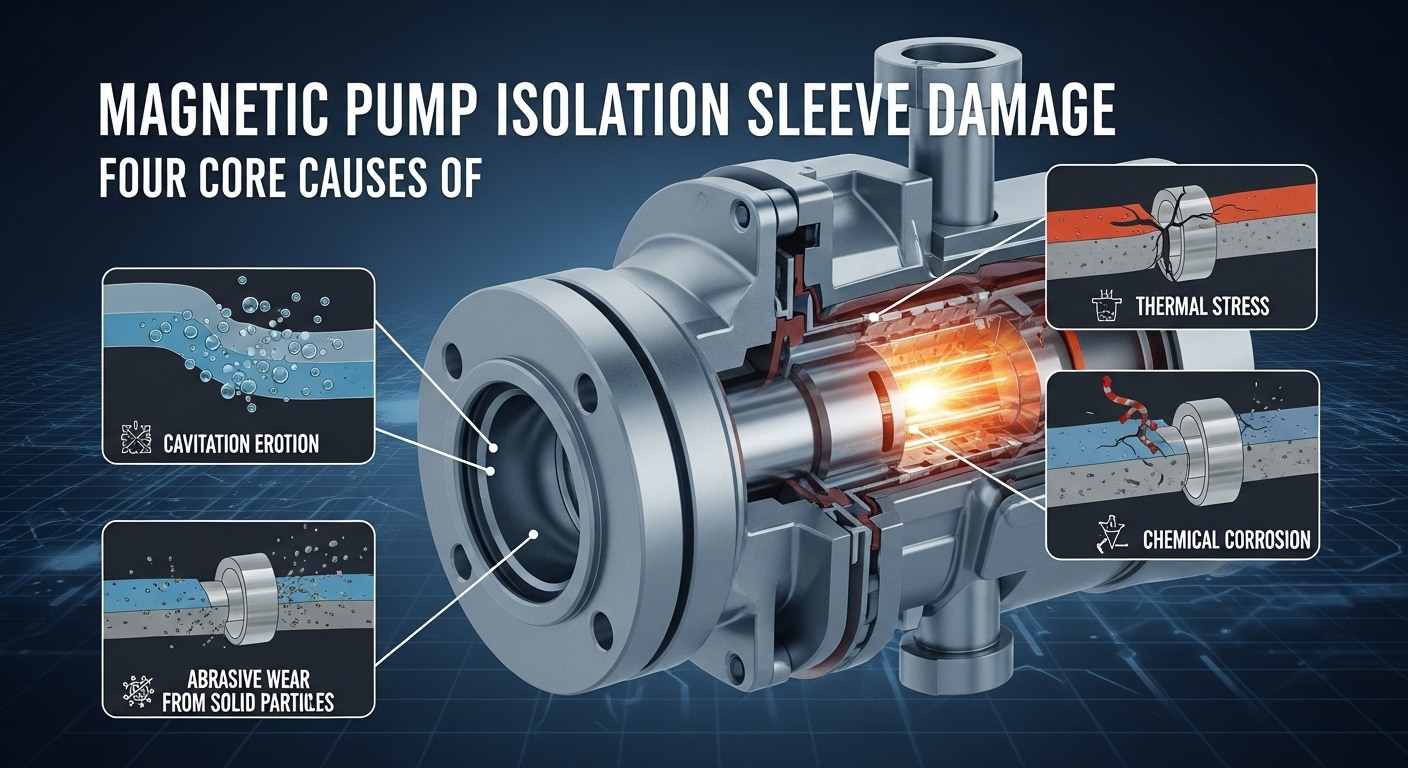

Quatro principais causas de danos na manga de isolamento da bomba magnética

Danos aobomba magnéticaa manga de isolamento é um grande risco à segurança no transporte de fluidos químicos. Com base na prática de engenharia, este artigo analisa profundamente os mecanismos de danos da luva de isolamento causados ​​pelo desgaste de partículas duras, falha na lubrificação por funcionamento a seco, flutuações nas condições operacionais e cavitação, e fornece soluções de prevenção de nível profissional para ajudar a melhorar a estabilidade operacional das bombas magnéticas.

I. Corpos Estranhos Magnéticos e Partículas Duras

Esta é a causa mais direta e comum de desgaste físico da luva de isolamento. Existe um forte campo magnético entre os rotores magnéticos interno e externo de uma bomba magnética e seus canais de fluxo internos são precisos.

Mecanismo de dano:

1. Corpos Estranhos Magnéticos: Impurezas magnéticas como limalha de ferro e escória de soldagem no meio transportado serão fortemente adsorvidas nas superfícies dos rotores magnéticos internos e externos. À medida que o rotor magnético interno gira em alta velocidade, essas partículas rasparão continuamente a parede interna da luva de isolamento estacionária como cabeças de corte rotativas de alta velocidade, fazendo com que a espessura da parede diminua gradualmente e eventualmente se desgaste.
2. Partículas Duras: Se o meio contiver partículas duras não magnéticas (como pó de catalisador, cristais), elas irão desgastar e desgastar a luva de isolamento e os rolamentos deslizantes sob o acionamento do fluido. Conforme mencionado em seus materiais de referência, isso pode facilmente fazer com que a luva de isolamento seja "arranhada ou cortada".

Gatilhos comuns:

• Limpeza incompleta de tubulações do sistema ou tanques de armazenamento após instalação ou manutenção.
• O próprio material transportado contém impurezas ferromagnéticas ou duras.

Estratégias de Prevenção:

Certifique-se de instalar filtros de alta precisão (filtros magnéticos, se necessário) na entrada da bomba e formular sistemas rigorosos de limpeza e inspeção regulares.

II. Fricção Seca e Fluxo Insuficiente

A lubrificação e o resfriamento das bombas magnéticas dependem inteiramente do líquido transportado. Qualquer operação sem líquido é fatal.

Mecanismo de dano:

Quando não há meio na bomba ou a vazão do meio é muito baixa, o mancal deslizante perderá lubrificação e resfriamento, resultando em atrito seco em alta velocidade. Isso irá gerar uma grande quantidade de calor em um curto espaço de tempo, fazendo com que o rolamento seja “queimado” primeiro. Este calor será rapidamente conduzido para a manga de isolamento adjacente: para mangas de isolamento não metálicas, causará derretimento e carbonização; para mangas de isolamento metálicas, pode levar à deformação ou desmagnetização e, em última análise, à falha completa.

Gatilhos comuns:

1. Nível de líquido muito baixo no tanque de armazenamento, causando cavitação da bomba.
2. Válvula de entrada não aberta, válvula de saída excessivamente fechada ou tubulação bloqueada.
3. Escorvamento e ventilação de ar insuficientes antes da partida.

Estratégias de Prevenção:

Instale e ative dispositivos de proteção interligados, como medidores de nível de líquido e medidores de vazão, para obter o desligamento automático da bomba sob baixo nível de líquido ou baixa vazão. Siga rigorosamente os procedimentos operacionais e confirme se a "preparação" foi concluída antes da inicialização.

III. Fenômeno de Cavitação

A cavitação é um “assassino invisível” das bombas magnéticas, com enorme e imperceptível poder destrutivo.

Mecanismo de dano:

Quando a pressão de entrada da bomba é muito baixa, o líquido irá ferver devido à baixa pressão local no impulsor e em outros locais, gerando um grande número de bolhas. Quando essas bolhas fluem para a área de alta pressão com o líquido, elas estourarão instantaneamente, produzindo uma força de impacto de milhares de atmosferas e alta temperatura local.

1. Impactar diretamente a superfície da luva de isolamento, causando corrosão e danos por fadiga.
2. A cavitação causará vibração severa na bomba, danificando seriamente o equilíbrio hidráulico, causando danos à corrente de uma série de componentes, como rolamentos, rotores e impulsores. A luva de isolamento também está sujeita a rachaduras sob vibrações severas e tensões irregulares.

Gatilhos comuns:

• Projeto irracional da tubulação de entrada da bomba, resultando em resistência excessiva.
• A temperatura do meio transportado é muito alta, próxima do ponto de ebulição.
• Escorva insuficiente, com grande quantidade de gás residual no sistema.
• Nível de líquido de entrada insuficiente (NPSHa < NPSHr).

Estratégias de Prevenção:

Otimize o projeto da tubulação de entrada, reduza a vazão e garanta pressão suficiente no tanque ou altura do nível de líquido. Evite operar em temperaturas próximas ao ponto de ebulição do meio.

4. Flutuações nas condições operacionais e operação inadequada

As bombas magnéticas são equipamentos de precisão e sua operação estável depende de condições operacionais estáveis. Flutuações severas nas condições operacionais danificarão internamente seu equilíbrio mecânico preciso.

Mecanismo de dano:

1. Desequilíbrio Hidráulico: A força axial das bombas magnéticas geralmente é equilibrada automaticamente pela pressão hidráulica. Quando parâmetros operacionais como pressão de saída e vazão flutuam acentuadamente, esse equilíbrio preciso será quebrado instantaneamente. Isso fará com que o rolamento deslizante e o anel de encosto suportem enormes forças axiais e radiais não projetadas, acelerando assim o desgaste ou causando danos diretamente. O dano ao rolamento afetará imediatamente a estabilidade do conjunto do rotor, causando fricção ou danos por colisão na luva de isolamento.
2. Sobrecarga Química e Física: Seleção inadequada do material da luva de isolamento que não resiste à corrosão do meio; ou a operação além das condições projetadas de pressão e temperatura acelerará o envelhecimento, a fluência ou a fragilização do material e, por fim, causará danos.

Gatilhos comuns:

• Flutuações frequentes e grandes nos parâmetros do sistema, como pressão e vazão.
• Falha em seguir rigorosamente os procedimentos operacionais, abertura e fechamento arbitrários de válvulas, resultando em golpe de aríete ou impacto de pressão.
• Erros na seleção antecipada, falha na consideração completa de todos os parâmetros, como corrosão média, temperatura e pressão.

Estratégias de Prevenção:

Tente manter a bomba funcionando de forma estável perto do ponto de projeto, evite partidas e desligamentos frequentes e ajustes em grande escala das condições operacionais. Comunique-se totalmente com o pessoal técnico durante a fase de seleção e forneça os dados de condição operacional mais detalhados e precisos.

Conclusão

Em resumo, o fracasso dobomba magnéticamanga de isolamento não é apenas um problema de material, mas também um problema de engenharia de sistema, envolvendo limpeza média, projeto de tubulação, controle de operação e especificações de manutenção. Como uma marca inovadora com foco em soluções de transmissão de fluidos sem vazamentos de alto desempenho,Tefikosempre adere aos conceitos básicos de "confiabilidade, inteligência e ecologia" e fornece uma gama completa de produtos de bombas magnéticas resistentes à corrosão para as indústrias química, de novas energias e de petróleo.
