Introdução à série OH de bombas centrífugas

No campo do transporte de fluidos industriais, as bombas centrífugas desempenham um papel crucial. OOH Série de bombas centrífugas cantileversão desenvolvidos de acordo com o padrão API 610, consistindo em seis modelos, cada um atendendo aos diversos requisitos de diferentes indústrias.

Bombas cantilever de estágio único horizontal (OH1, OH2)

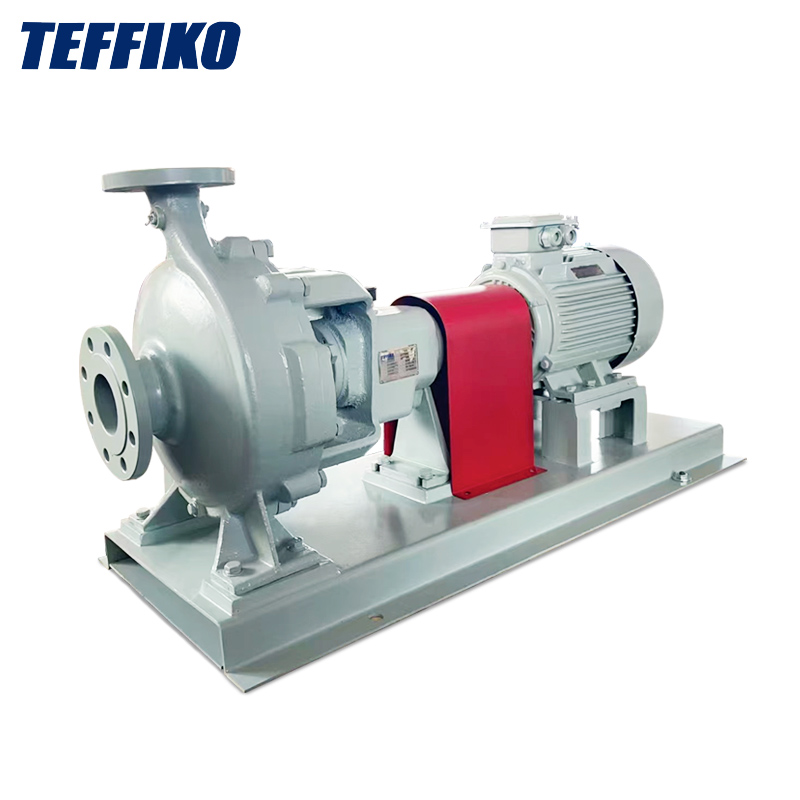

• OH1: adota um design de entrada final e top-outlet. O corpo da bomba é de um tipo de divisão radial de estágio único e é instalado nos pés de base. A porta de sucção é horizontalmente axial e a porta de descarga é verticalmente para cima, integrada ao corpo da bomba. O impulsor está equipado com uma estrutura de equilíbrio e rolamentos para equilibrar a força axial. A câmara de vedação do eixo é integrada à tampa da bomba e uma jaqueta de resfriamento de água pode ser opcionalmente adicionada. É frequentemente usado para transportar mídias limpas ou corrosivas.
• OH2: Também uma bomba cantilever horizontal de estágio único, ele usa suporte à linha central. Comparado com o OH1, ele tem melhor estabilidade em lidar com a expansão e contração térmica e é capaz de transportar uma variedade mais ampla de meios complexos.

Bombas verticais de tubulação (OH3, OH4, OH5)

• OH3: Equipado com um suporte de mancal independente, os diâmetros de entrada e saída são iguais e estão na mesma linha central. Ele pode ser instalado no pipeline como uma válvula, com uma forma compacta e pode ser usado ao ar livre. É adequado para transportar meios limpos ou de partículas, inflamáveis, explosivos e outros.
• OH4: impulsionado por um acoplamento rígido, ele garante a precisão operacional da bomba. Os tipos de mídia que ele pode transportar e seus cenários de aplicação são aproximadamente os mesmos do OH3.
• OH5: Com um design coaxial, ele possui uma estrutura mais compacta, mostrando vantagens óbvias em plantas químicas com espaço limitado. Seus cenários de mídia e aplicação transportados são semelhantes aos do OH3.

Bomba centrífuga oH6

O OH6 é integrado a uma caixa de engrenagens de alta velocidade, permitindo-a obter altas velocidades de rotação. É adequado para o transporte de meios líquidos ácidos, alcalinos e contendo particulados e executa excelentemente em cenários como hidrocracking que requerem altas taxas de fluxo e cabeças.
