A bomba centrífuga OH3: a melhor escolha para espaços estreitos

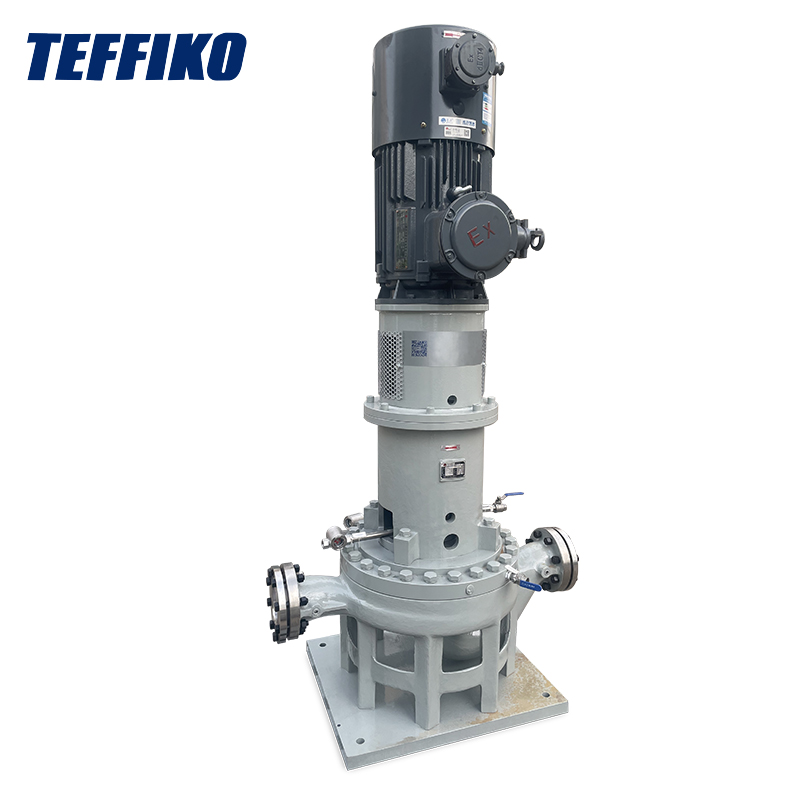

OBomba centrífuga OH3deixou uma impressão profunda em mim – você pode identificá-lo em todos os lugares, desde os racks de tubos das refinarias de petróleo e plataformas lotadas de plataformas offshore até os sistemas de dutos de alta pressão das usinas de energia. O que a diferencia de outros modelos de bombas são suas características confiáveis ​​e duráveis: um design vertical que economiza espaço, uma estrutura modular para fácil montagem e desmontagem e a capacidade de suportar altas temperaturas, altas pressões e meios corrosivos. É como se tivesse sido projetado especificamente para resolver os problemas complicados mais comuns em ambientes industriais. Abaixo, detalharei seus componentes principais, o princípio de funcionamento real e como esses projetos se adaptam às condições reais de operação da fábrica.

I. Componentes estruturais principais

O desempenho do OH3 não é conversa fiada – cada componente é projetado com precisão para atingir os pontos problemáticos industriais. Vamos dividi-los um por um:

1.1 Suporte de rolamento modular vertical

Ao contrário das bombas horizontais como a OH1, que integram a carcaça do mancal ao corpo da bomba, a OH3 adota um suporte de mancal modular independente montado verticalmente acima da carcaça da bomba. Este design é um avanço revolucionário para cenários industriais:

• Capacidade de carga de nível superior: O suporte do mancal é feito de ferro fundido resistente ou ferro dúctil, com espessura de parede mínima de 15 mm, totalmente capaz de suportar as cargas do bocal especificadas pela norma API 610. Nunca o vi sofrer de desalinhamento do eixo devido à expansão térmica, contração ou vibração da tubulação — sua estabilidade é excepcional.
• Manutenção sem esforço: Abriga um conjunto interno de rolamentos de rolos cilíndricos de duas carreiras "costas com costas", que pode suportar forças radiais e axiais. Mais importante ainda, não há necessidade de desmontar as tubulações de entrada e saída; você só precisa remover o suporte do rolamento da parte superior para inspeção e reparo, reduzindo significativamente o tempo de inatividade.

1.2 Impulsor de Estágio Único e Carcaça de Dupla Voluta

A combinação do impulsor e da voluta é uma combinação perfeita, otimizada através da Dinâmica de Fluidos Computacional (CFD). Todos os modelos com diâmetro ≥ DN80 vêm de fábrica com voluta dupla - esta pequena modificação duplica a eficiência e a estabilidade:

• Rotor robusto e de design requintado: Disponível em aço inoxidável 316L ou Hastelloy, oferece excelente resistência à corrosão. As lâminas curvadas para trás minimizam a turbulência do fluido, resultando em uma eficiência de transferência de energia surpreendentemente alta. Ele é fixado apenas em uma extremidade do eixo da bomba com uma contraporca e não sofre movimento axial durante a operação – verifiquei especificamente durante a manutenção e permanece firmemente no lugar mesmo sob uso de alta intensidade.
• A voluta dupla resolve um problema importante: as volutas simples comuns geram forças radiais desequilibradas sob condições de alto fluxo, que desgastam o eixo e os rolamentos ao longo do tempo. No entanto, a voluta dupla do OH3 divide o fluido em dois caminhos através de canais de fluxo simétricos, compensando 90% das forças radiais, reduzindo significativamente a deflexão do eixo e o desgaste do rolamento – pela minha experiência, isso pode prolongar a vida útil da bomba em vários anos.

1.3 Sistema de vedação compatível com API 682

O vazamento é um risco fatal durante o transporte de meios de alta pressão, tóxicos ou de alta temperatura – mas o sistema de vedação do OH3 elimina completamente essa preocupação:

• Configuração básica estável e confiável: Vem de fábrica com um selo mecânico de extremidade única, com faces de vedação de carboneto de silício-grafite. Embora não seja sofisticado, é totalmente suficiente para meios não perigosos. Eu o executo continuamente há meses sem problemas de vazamento.
• Opção de atualização altamente direcionada: Para transportar meios tóxicos ou altamente corrosivos, ele pode ser atualizado para um selo mecânico de extremidade dupla com um sistema de fluido de isolamento, controlando o vazamento para ≤5ml/h — muito abaixo do limite de 20ml/h dos selos de gaxetas tradicionais. Esta margem de segurança é tranquilizadora no manuseamento de substâncias perigosas.

1.4 Projeto de conexão direta de tubulação vertical

O design de “conexão direta de pipeline” é um salva-vidas para espaços apertados e necessidades de economia de energia. Os flanges de entrada e saída estão precisamente alinhados com a linha central da tubulação, eliminando a necessidade de bases de montagem adicionais, e as vantagens são evidentes desde o primeiro dia de uso:

• Utilização excepcional do espaço: O modelo DN200 tem uma altura de bomba de apenas 1,0-1,5 metros, reduzindo o espaço físico em 60% em comparação com bombas horizontais com a mesma vazão. Essa vantagem é crucial em plataformas offshore ou em racks de tubos de refinarias lotados — ela pode ser instalada em locais inacessíveis a outros modelos de bombas.
• Efeito significativo de economia de energia: Menos cotovelos na tubulação reduzem a perda de pressão e o uso a longo prazo pode reduzir o consumo de energia de todo o sistema em 5% -8%. Embora as economias iniciais de custos não sejam substanciais, elas aumentam com o tempo, tornando-se uma surpresa agradável para os gerentes de fábrica focados nos custos.

II. Princípio de funcionamento detalhado

Em sua essência, o OH3 opera com base na força centrífuga, mas cada elo de transporte de fluidos foi otimizado para atender aos requisitos de alta pressão e alta estabilidade. Vou detalhar passo a passo em linguagem simples:

Etapa 1: Sucção de Fluido

O fluido entra na bomba através do flange de entrada diretamente conectado. O alinhamento preciso entre o flange e a tubulação garante um fluxo de fluido suave (sem turbulência confusa), e a parede interna polida do canal de fluxo de entrada reduz a resistência ao atrito. Isso garante que o fluido flua uniformemente para o impulsor – percebi que ele raramente sofre cavitação, um problema comum em bombas mais baratas.

Etapa 2: Transferência de Energia pelo Impulsor

O motor aciona o eixo da bomba para girar através de um acoplamento flexível, fazendo com que o impulsor funcione a uma alta velocidade de 1450-2900 rpm. A força centrífuga empurra o fluido do centro do impulsor para as bordas e, à medida que o fluido passa pelas pás curvadas para trás, a velocidade e a pressão aumentam simultaneamente. Esta etapa é o elo central na conversão da energia mecânica do motor em energia fluida e é a chave para a operação da bomba.

Passo 3: Conversão de Pressão na Voluta Dupla

O fluido de alta velocidade entra então na voluta dupla. A área da seção transversal do canal de fluxo em espiral da voluta se expande gradualmente, desacelerando o fluido e convertendo a maior parte de sua energia cinética em pressão estática (um processo denominado "difusão"). O design simétrico garante uma distribuição uniforme da pressão, compensando as forças radiais e mantendo o eixo da bomba girando suavemente – mesmo sob carga total, não há oscilações.

Etapa 4: Vedação e Descarga de Fluidos

Antes de ser descarregado pelo flange de saída, o fluido passa pelo sistema de vedação mecânica. Sob a ação de uma mola, os anéis de vedação estacionários e giratórios se ajustam firmemente, formando uma barreira estanque. Mesmo ao transportar meios de alta pressão, nunca encontrei problemas de vazamento. Finalmente, o fluido pressurizado entra na tubulação a jusante para atender às necessidades dos processos subsequentes.

Etapa 5: Suporte Estável de Rolamentos e Sistema de Eixo

Durante a operação da bomba, os rolamentos de duas carreiras no suporte de rolamento modular suportam continuamente o eixo rotativo da bomba, absorvendo as forças radiais geradas pelo fluxo de fluido e as forças axiais geradas pelo impulso do impulsor. O sistema de lubrificação por salpico integrado mantém os rolamentos frios – já o vi operar a 425°C sem superaquecimento. Além disso, requer manutenção mínima; você só precisa verificar o nível de lubrificante durante as inspeções de rotina.

III. Comparação com outras bombas da série OH

Para demonstrar intuitivamente as vantagens da OH3, comparamos-a com duas outras bombas comuns da série OH (OH1 e OH2) sob a norma API 610:

Conclusão

Por experiência pessoal, posso dizer com segurança que o OH3 não é apenas um produto maduro em conformidade com o padrão API 610, mas também um reflexo do profundo conhecimento da Teffiko sobre confiabilidade industrial e detalhes de engenharia. Não possui recursos sofisticados ou inúteis — cada componente tem uma finalidade prática, resolvendo efetivamente problemas como economia de espaço, fácil manutenção, resistência a condições extremas e prevenção de vazamentos.

É certo que não é a opção mais barata do mercado e descobri que o suporte de rolamento modular é realmente um pouco pesado. No entanto, a sua fiabilidade é mais que suficiente para compensar o custo do investimento inicial. A Teffiko não vende apenas equipamentos – ela fornece consultoria de seleção profissional e suporte durante todo o ciclo de vida. Consultei a equipe deles diversas vezes com dúvidas e sempre recebi respostas rápidas. Este modelo cooperativo permite que as fábricas operem de forma contínua e suave.
