O que é uma bomba de fluxo radial? Entenda isso em um artigo

2025-10-22

Bombas de fluxo radialoperam exercendo força centrífuga sobre os fluidos, fazendo-os se moverem perpendicularmente ao eixo da bomba. Caracterizadas por pás curvas do impulsor que aceleram o fluxo do fluido para fora, essas bombas são a melhor escolha para condições de trabalho de alta pressão. No entanto, muitos usuários encontram confusão durante a seleção e operação: O que é exatamente uma bomba de fluxo radial? Como funciona? Como selecionar o modelo certo para condições de trabalho específicas? Quais são as fórmulas práticas para cálculo de parâmetros? Como lidar com falhas de sobrecarga? Este artigo analisará os principais conhecimentos sobre bombas de fluxo radial, desde a lógica básica até habilidades práticas em linguagem simples, ajudando você a começar rapidamente.

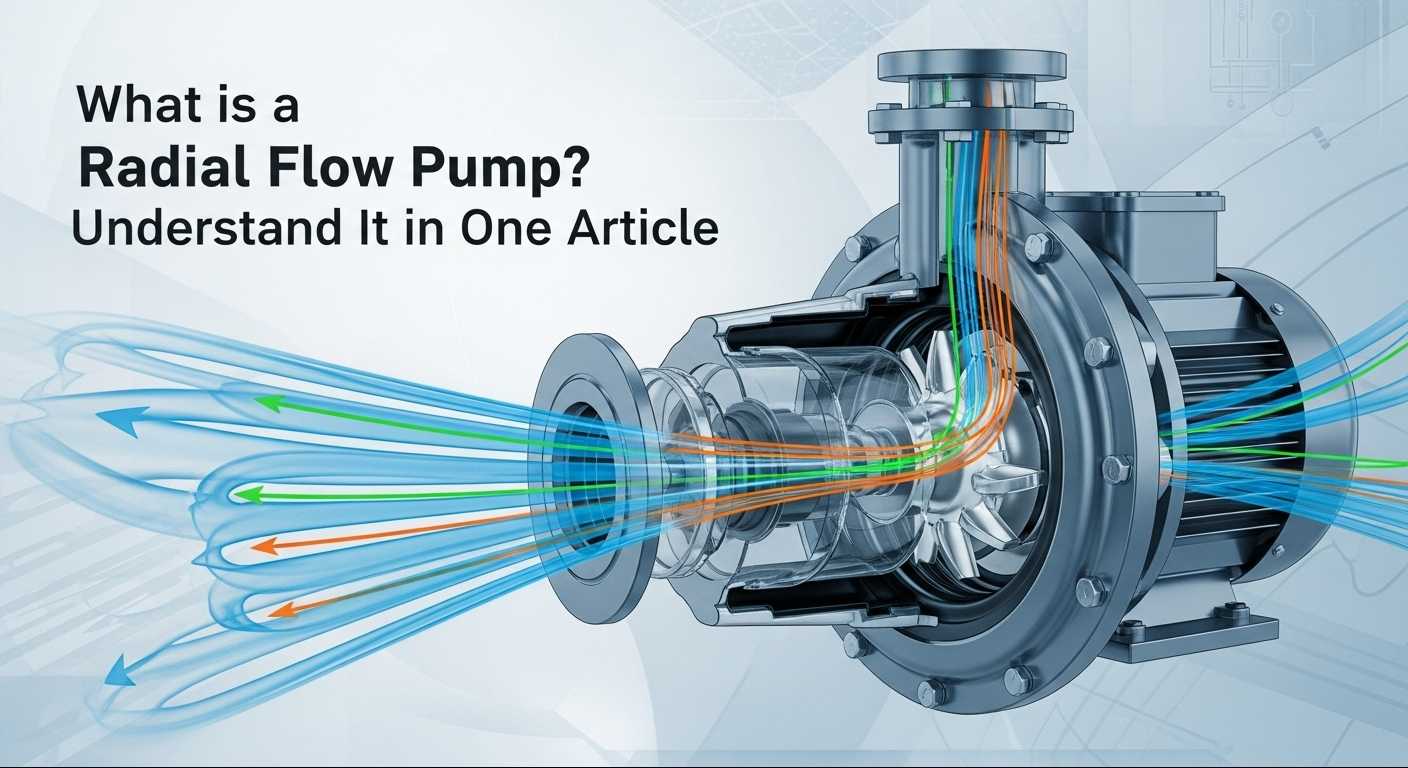

 Radial Flow Pump

I. Princípio de funcionamento deBombas de fluxo radial

O núcleo das bombas de fluxo radial reside no trabalho realizado pela força centrífuga, que é a diferença fundamental entre elas e as bombas de fluxo axial ou bombas de fluxo misto - o fluido se move perpendicularmente ao eixo da bomba (ou seja, "radialmente") em vez de paralelo ou obliquamente.

Simplificando, o motor aciona o impulsor para girar em alta velocidade. O fluido gira com o impulsor, gerando força centrífuga, e é lançado do centro do impulsor para a borda, resultando em aumento da energia cinética. Posteriormente, o fluido entra na voluta, onde a velocidade do fluxo diminui e a energia cinética é convertida em energia de pressão, realizando o transporte pressurizado.

II. Habilidades de seleção precisa: correspondência de modelos de bombas com base no meio e nas condições de trabalho

1. Priorize a adaptação às características do meio


  • Fluidos limpos e de baixa viscosidade (água limpa, óleo diesel): Escolha corpos de bomba em ferro fundido + vedações de gaxeta para baixo custo e durabilidade;
  • Meios corrosivos (ácido sulfúrico, ácido clorídrico): Utilize aço inoxidável (304/316L) ou materiais fluoroplásticos, combinados com vedações mecânicas para evitar vazamentos;
  • Fluidos contendo partículas (esgoto, lodo): Rotores abertos + materiais de liga resistentes ao desgaste para evitar entupimento e desgaste das pás;
  • Meios de alta viscosidade (viscosidade > 20 mm²/s): Aumente a potência do motor ou selecione bombas especiais de fluxo radial de alta viscosidade.


2. Combine com precisão os parâmetros das condições de trabalho


  • Cabeça: Requisito real = altura geométrica + perda de resistência da tubulação. Reserve uma margem de 5% a 10% durante a seleção (exemplo: se a altura manométrica real necessária for 30m, selecione uma bomba com altura manométrica nominal de 35m);
  • Vazão: Esclareça as vazões normais/máximas para evitar que a bomba opere além da vazão nominal (sujeito a sobrecarga);
  • Temperatura: Para meios de alta temperatura (>120°C), selecione vedações resistentes a altas temperaturas (grafite + carboneto de silício) e materiais do corpo da bomba para evitar danos causados ​​por expansão e contração térmica.


3. Adapte-se ao ambiente de instalação


  • Instalação externa: Classe de proteção IP54 ou superior para resistência à poeira e chuva;
  • Cenários à prova de explosão (oficinas petroquímicas): Motores à prova de explosão (ExdⅡBT4 ou superior);
  • Espaço limitado: Bombas verticais de fluxo radial, com área de apenas 1/3 da das bombas horizontais.


4. Equilibre marca e relação custo-benefício

As marcas globais de bombas de fluxo radial têm as suas próprias vantagens, que podem ser selecionadas de forma flexível com base na importância das condições de trabalho e do orçamento: Entre as marcas importadas, a Grundfos (Dinamarca), uma marca europeia bem estabelecida, é conhecida pela elevada eficiência, baixo ruído e grande durabilidade, adequada para cenários-chave que requerem um funcionamento estável a longo prazo; A WILO (Alemanha) destaca-se pela relação custo-benefício com a qualidade de precisão alemã, tornando-a uma excelente escolha para quem tem orçamentos limitados mas procura estabilidade. Notavelmente, a Teffiko, uma marca italiana emergente, integra o requintado design mecânico italiano, destacando-se pela resistência à corrosão e adaptabilidade às condições de alta pressão. É particularmente adequado para cenários adversos, como a indústria petroquímica, com produtos em conformidade com padrões internacionais como API610. Combinando qualidade importada e preços razoáveis, tornou-se uma escolha popular que equilibra desempenho e custo.

III. Cálculo do parâmetro de seleção: fórmulas correspondentes para vazão, altura manométrica e potência

O cálculo dos parâmetros é o pré-requisito principal para a seleção. As três fórmulas práticas + casos a seguir ajudarão você a calcular rapidamente os requisitos:

1. Cálculo da vazão (Q, unidade: m³/h)

Fórmula: Q = 3600 × A × v (A = πd²/4, onde d é o diâmetro interno da tubulação; v é a velocidade de fluxo recomendada de 1,5-3,0 m/s) Caso: Diâmetro interno da tubulação 0,1 m, velocidade de fluxo 2,0 m/s. A = 3,14 × 0,01/4 = 0,00785m². Q = 3600 × 0,00785 × 2,0 ≈ 56,5m³/h. Selecione uma bomba com vazão nominal de 60m³/h.

2. Cálculo da cabeça (H, unidade: m)

Fórmula: H = H_static + H_loss (H_static é a diferença de altura entre as portas de sucção e descarga; H_loss é a resistência da tubulação, estimada como 10%-20% de H_static)Caso: Diferença de altura 30m, tubulação complexa (H_loss estimada em 20%). H = 30 + 30 × 20% = 36m. Selecione uma bomba com altura manométrica nominal de 40 m.

3. Cálculo da potência do eixo (P, unidade: kW)

Fórmula: P = (ρ × g × Q × H) / (1000 × η) (ρ é a densidade do fluido; g = 9,8m/s²; Q precisa ser convertido para m³/s; η é a eficiência da bomba, estimada em 75%) Caso: Transporte de água limpa (ρ = 1000kg/m³), Q = 56,5m³/h (0,0157m³/s), H = 36m. P = (1000 × 9,8 × 0,0157 × 36) / (1000 × 0,75) ≈ 7,4 kW. Selecione um motor de 11kW (reservando margem de 20%).

4. Tratamento de falhas de sobrecarga: ajuste dos parâmetros do motor e correspondência de carga

1. Causas de falhas principais


  • Seleção inadequada: A potência do motor é inferior às necessidades reais;
  • Operação excessiva: Taxa de vazão/altura manométrica excede os valores nominais;
  • Falhas mecânicas: Impulsor emperrado, danos nos rolamentos, vedações excessivamente apertadas;
  • Mudanças médias: Aumento da viscosidade/densidade levando ao aumento da carga.


2. Contramedidas Práticas


  • Ajuste os parâmetros operacionais: Reduza a vazão fechando ligeiramente a válvula de saída; limpar tubulações para reduzir a resistência;
  • Solucione problemas mecânicos: Substitua impulsores desgastados, adicione óleo lubrificante ao rolamento, ajuste a folga da vedação;
  • Combine os parâmetros do motor: Substitua por um motor de maior potência ou instale um inversor de frequência variável (VFD) para reduzir a velocidade (uma redução de 10% na velocidade resulta em uma redução de potência de 27%);
  • Adapte-se ao meio: Pré-trate o meio (aqueça para reduzir a viscosidade, filtre para remover impurezas) ou substitua por um modelo de bomba adequado.


3. Dicas de prevenção


  • Reserve margem de potência de 10% a 20% durante a seleção;
  • Instale inversores de frequência variável para se adaptar dinamicamente às cargas;
  • Monitore regularmente a corrente e a temperatura do motor e desligue imediatamente se ocorrerem anormalidades.


Conclusão

A operação eficiente das bombas de fluxo radial é inseparável da compreensão do princípio de funcionamento, seleção precisa, cálculo de parâmetros e tratamento de falhas. Recomenda-se fazer julgamentos abrangentes com base em condições de trabalho específicas (meios, pressão, vazão) e consultar técnicos profissionais quando necessário. Se precisar saber mais sobre comparações de marcas, especificações de instalação ou ciclos de manutenção, entre em contato conosco.TÉFICOfornecerá consultoria técnica individual e análise gratuita de adaptação às condições de trabalho.
