Como ler um diagrama de espectro do tipo de bomba: um guia passo a passo

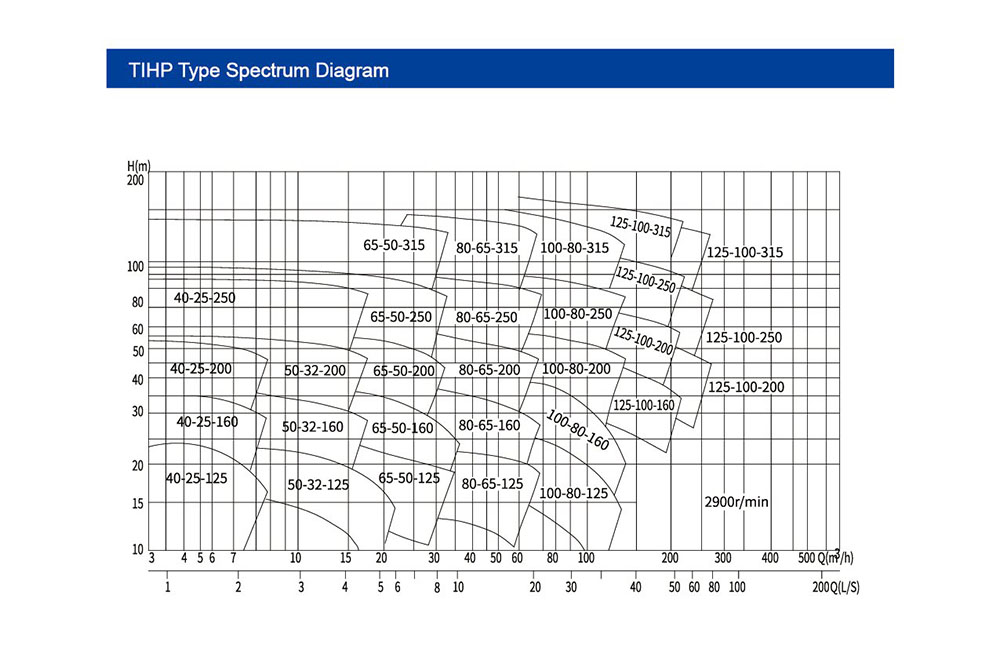

Ⅰ.Como ler este diagrama de espectro do tipo de bomba

1. Interpretação de eixos

• Eixo horizontal (eixo x): representa a taxa de fluxo (q) em metros cúbicos por hora (m³/h), aumentando da esquerda para a direita.
• Eixo vertical (eixo y): representa a cabeça (h) em metros (m), aumentando de baixo para cima.

Ⅱ. Curvas e zonas

O diagrama inclui várias curvas e zonas, cada uma representando um modelo de bomba específico. Por exemplo, "40-25-125" e "50-32-160" denotam diferentes modelos de bombas.

• Pontos dentro das curvas: cada ponto em uma curva indica o valor da cabeça do modelo em uma taxa de fluxo específica. Por exemplo, na zona "40-25-125", uma série de pontos mostra a cabeça a várias taxas de fluxo para este modelo.

Ⅲ. Passos -chave: ponto de trabalho e seleção

1. Determinar os parâmetros necessários: Esclareça a taxa de fluxo de projeto (Q₀) e a cabeça do design (h₀). Por exemplo, uma fábrica precisa de uma bomba para transportar 100 m³/h a 80 m de cabeça.
2. Localize o ponto de trabalho: Encontre q₀ no eixo x e h₀ no eixo y; O cruzamento deles é o ponto de trabalho. Se o ponto se enquadra na zona poligonal de um modelo, esse modelo teoricamente atende ao requisito.
3. Exemplo: Para q = 80 m³/h e h = 80 m, verifique se o ponto está dentro de zonas como "100-80-250" para avaliar a adequação.

Priorize a zona de alta eficiência: se uma zona tiver curvas mais densas ou sombreamento (marcado em alguns diagramas), indica a faixa de alta eficiência (eficiência ≥80%). Selecione modelos cujos pontos de trabalho se enquadram nessa zona para economia ideal de energia.

Ⅳ. Velocidade de rotação e informações adicionais

A notação "2900 r/min" no canto inferior direito indica a velocidade nominal das bombas neste espectro (velocidade padrão para bombas acionadas por motor). Para velocidades diferentes (por exemplo, 1450 r/min), use a lei de similaridade para converter o desempenho:

• A taxa de fluxo é proporcional à velocidade.
• A cabeça é proporcional ao quadrado de velocidade.

Ⅴ. Lógica de seleção rápida

1. Identifique os requisitos de Q e H e encontre a zona do modelo correspondente.
2. Priorize modelos com pontos de trabalho perto do centro da zona (área de alta eficiência).
3. Observe os diâmetros de entrada/saída do modelo (por exemplo, 40, 50 mm) para garantir a compatibilidade com os pipelines do site.

Ⅵ. Sobre bombas teffiko
