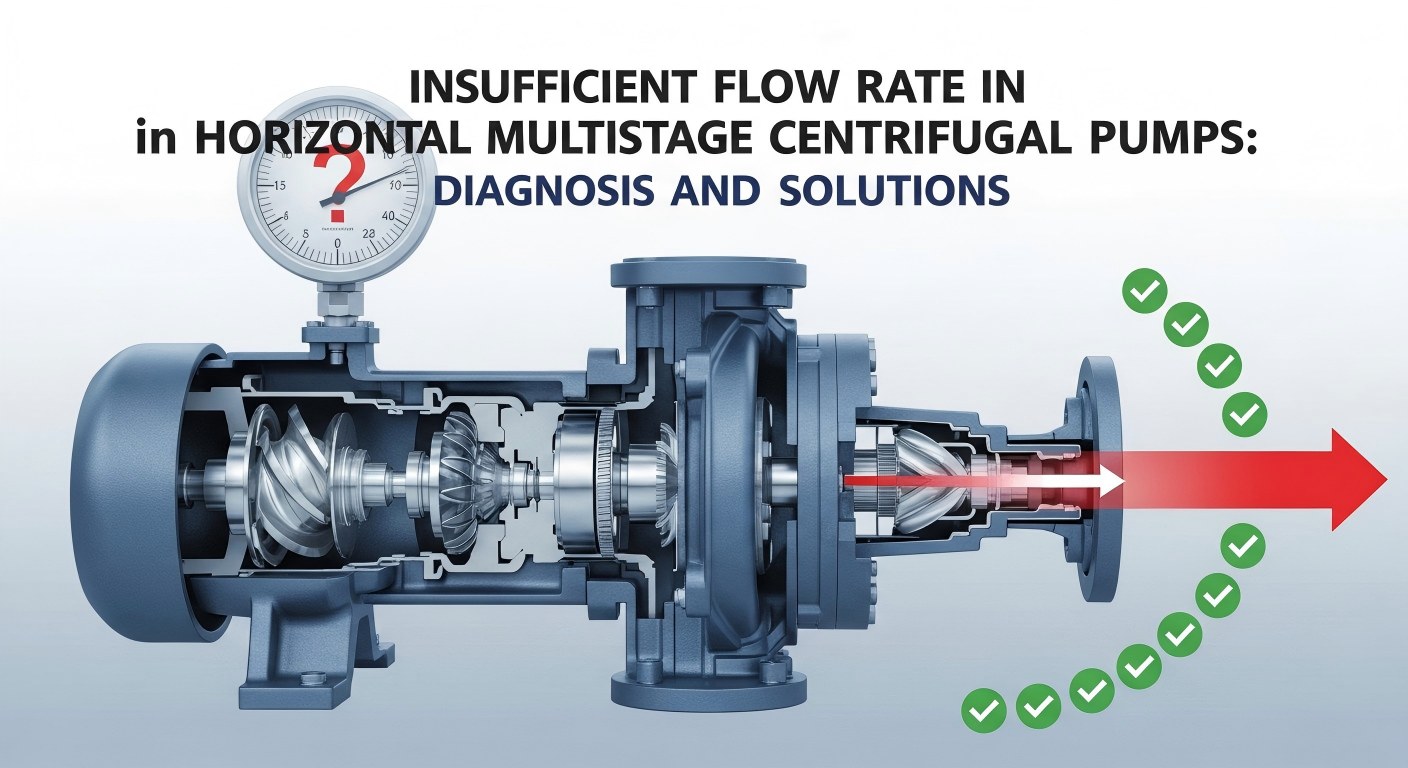

O que fazer se a vazão de uma bomba centrífuga horizontal multiestágio for insuficiente?

Em sistemas de abastecimento de água industriais e em arranha-céus,Tefiko bombas centrífugas multiestágio horizontaissão a principal fonte de energia. No entanto, muitos engenheiros descobrem que a vazão da bomba "cai" gradualmente após um período de operação e não consegue atingir os parâmetros calibrados.

Combinando a pesquisa teórica de máquinas de fluidos e a experiência de operação e manutenção de linha de frente, este artigo resolverá completamente o problema de vazão insuficiente em três dimensões: estanqueidade, resistência do sistema e desempenho da fonte de energia.

1. Design e seleção inadequados

Análise de causa:

• Incompatibilidade entre a seleção da bomba e as condições reais de trabalho: A vazão nominal e a altura manométrica da bomba não correspondem com precisão aos requisitos reais do sistema, por exemplo, a bomba selecionada tem uma vazão excessivamente pequena ou altura manométrica insuficiente para superar a resistência do sistema. Isso geralmente decorre de desvios no cálculo da resistência do sistema no estágio inicial do projeto ou de falha no ajuste da seleção da bomba em tempo hábil quando as condições reais de trabalho mudam.
• Defeitos no projeto do sistema de tubulação: Fatores como tubulação de sucção excessivamente longa, diâmetro pequeno da tubulação, cotovelos excessivos e alta resistência da válvula aumentarão significativamente a resistência do sistema, fazendo com que o ponto operacional real da bomba se desvie da zona de alta eficiência e, assim, levando a uma queda na vazão.

Diagnóstico e Soluções:

• Verifique os parâmetros do projeto e as curvas de desempenho: Recalcule com precisão os requisitos de altura manométrica e vazão do sistema e compare-os cuidadosamente com a curva de desempenho da bomba para garantir que a bomba opere de forma estável na zona de alta eficiência. Se necessário, considere seriamente a substituição da bomba por uma que seja mais adequada às condições de trabalho atuais.
• Otimize o layout do sistema de tubulação: realize uma inspeção abrangente e otimização das tubulações de sucção e descarga, minimize cotovelos e válvulas desnecessários e garanta que o diâmetro do tubo atenda aos requisitos ideais para transporte de fluidos, reduzindo efetivamente a resistência da tubulação.

2. Problemas de instalação e comissionamento: pontos-chave para solução de problemas no local

Análise de causa:

• Vazamento de ar na tubulação de sucção e na base da válvula: Esta é uma causa comum e importante de vazão insuficiente. A má vedação da tubulação de sucção ou da base da válvula fará com que o ar entre continuamente na câmara da bomba, provocando cavitação e enfraquecendo seriamente a capacidade de absorção de água e a vazão da bomba. É imperativo inspecionar o tubo de sucção e a base da válvula para garantir que não ocorra vazamento de ar.
• Entupimento da válvula de pé ou filtro de sucção: A válvula de pé não abre totalmente ou o filtro de sucção está gravemente obstruído com detritos (como sedimentos, fibras, etc.), o que causará um aumento acentuado na resistência de sucção e impedirá que a bomba extraia líquido suficiente.
• Sentido de rotação incorreto do motor: A fiação incorreta do motor pode fazer com que o impulsor da bomba gire na direção reversa. Neste caso, embora a bomba esteja funcionando, ela dificilmente consegue gerar uma vazão efetiva ou a vazão é extremamente baixa.
• Mau alinhamento entre a bomba e o motor: A má precisão do alinhamento do acoplamento causará vibração anormal na unidade da bomba, acelerará o desgaste dos rolamentos e vedações e, assim, afetará a eficiência operacional e a estabilidade do fluxo da bomba.

Diagnóstico e Soluções:

• Realize uma inspeção rigorosa da estanqueidade da tubulação de sucção: Realize um teste rigoroso de estanqueidade na tubulação de sucção e em todos os pontos de conexão e repare quaisquer pontos de vazamento de ar em tempo hábil. Certifique-se de que todas as conexões estejam bem fixadas, especialmente a conexão entre o tubo de sucção e a base da válvula.
• Limpe a válvula de pé e o filtro regularmente: Estabeleça um sistema de inspeção e limpeza regular da válvula de pé e do filtro de sucção para garantir que estejam sempre desobstruídos e evitar o acúmulo de detritos.
• Confirme o sentido correto de rotação do motor: Ao movimentar o motor, observe cuidadosamente se o sentido de rotação da bomba é consistente com o sentido indicado pela seta claramente marcada no corpo da bomba. Se for encontrada inconsistência, ajuste imediatamente a fiação do motor.
• Execute uma calibração de alinhamento precisa: Use ferramentas de alinhamento profissionais (como instrumentos de alinhamento a laser) para realizar um alinhamento de alta precisão da bomba e do motor, reduzindo fundamentalmente a vibração e o desgaste dos componentes.

3. Operação inadequada e otimização da velocidade de rotação

Análise de causa:

• Escorva inadequada da bomba: Se o ar na câmara da bomba e na tubulação de sucção não estiver completamente esgotado antes da partida, a bomba não absorverá água normalmente ou a vazão será gravemente insuficiente.
• Velocidade de rotação insuficiente causada por baixa tensão do sistema: A tensão de alimentação instável ou continuamente baixa causará diretamente uma queda na velocidade de rotação do motor, reduzindo significativamente o desempenho da bomba (incluindo vazão e altura manométrica). A velocidade de rotação insuficiente é uma causa importante de vazão insuficiente para bombas centrífugas horizontais de vários estágios.
• Abertura insuficiente da válvula de saída: Após a partida da bomba, se a válvula de saída não estiver totalmente aberta, a saída de fluxo será restringida artificialmente.
• Cavitação: Condições severas de sucção (como elevação de sucção excessivamente alta, alta resistência da tubulação de sucção, temperatura do líquido excessivamente alta) fazem com que a pressão na entrada da bomba seja inferior à pressão de vaporização do líquido, gerando um grande número de bolhas e desencadeando cavitação. A cavitação causará uma queda acentuada na vazão, acompanhada de ruído anormal e vibração violenta.

Diagnóstico e Soluções:

• Execute operações completas de exaustão de ar e escorva da bomba: Antes de cada inicialização, certifique-se de que a câmara da bomba e a tubulação de sucção estejam completamente cheias de líquido e que todo o ar residual seja completamente exaurido.
• Inspecione e estabilize a tensão da fonte de alimentação: Inspecione a tensão da fonte de alimentação regularmente para garantir que esteja estável e atenda aos requisitos de tensão nominal do motor. Se necessário, considere instalar um estabilizador de tensão para aumentar efetivamente a velocidade de rotação da bomba multiestágio.
• Verifique a abertura da válvula de saída: Confirme se a válvula de saída está totalmente aberta e ajuste-a para a abertura operacional ideal de acordo com os requisitos reais do processo.
• Melhorar as condições de sucção e a profundidade de entrada de água: Aumentar a profundidade de entrada de água da bomba centrífuga horizontal multiestágio pode efetivamente aumentar a pressão de sucção da bomba, resolvendo assim o problema de fluxo causado pela pressão insuficiente da água. Ao mesmo tempo, a altura de sucção deve ser reduzida tanto quanto possível, a resistência da tubulação de sucção deve ser diminuída e o transporte de líquido superaquecido deve ser evitado. Se necessário, considere instalar uma bomba auxiliar ou otimizar o projeto da tubulação de sucção.

4. Manutenção inadequada e desgaste de componentes: substituição oportuna de peças de desgaste

Análise de causa:

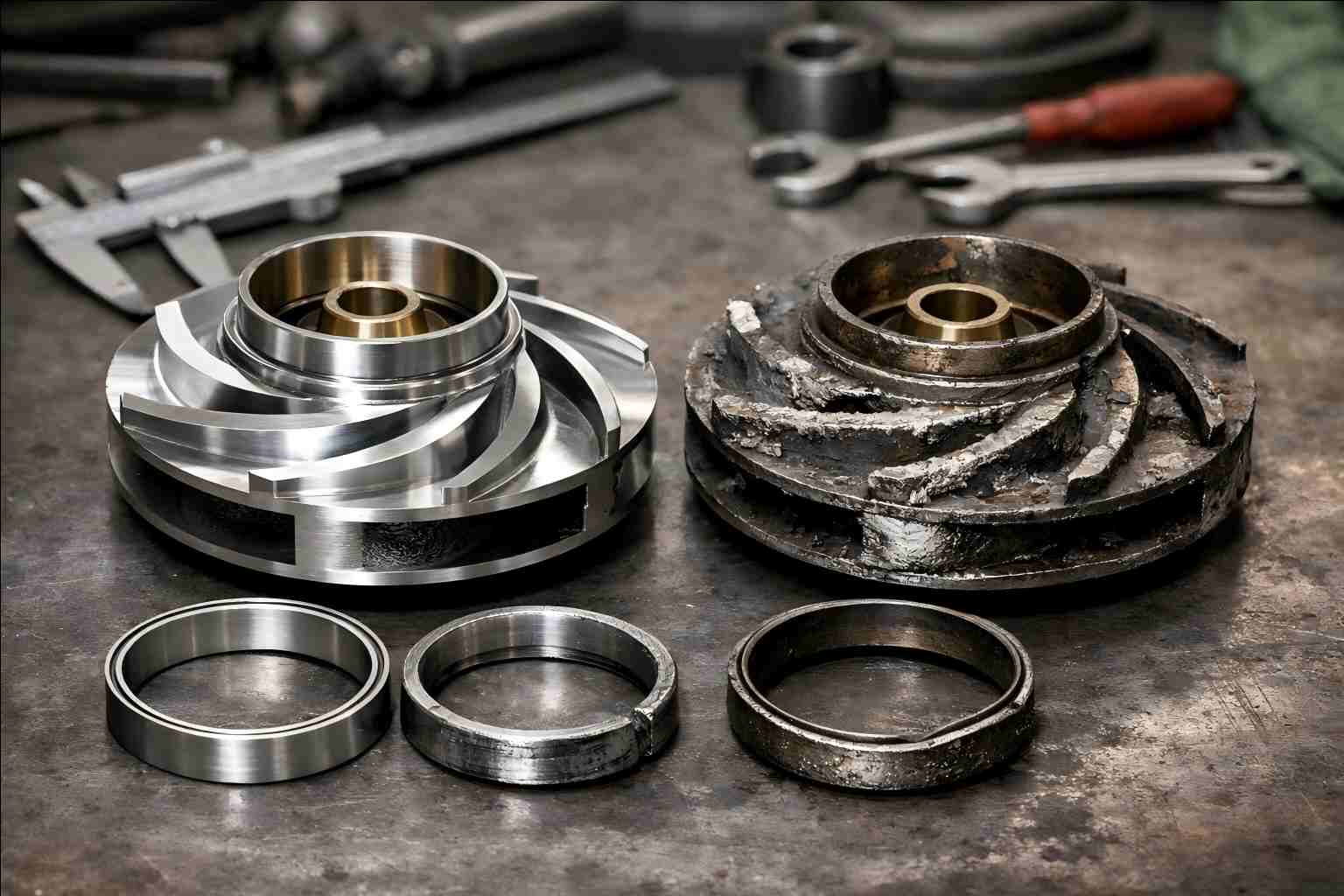

• Desgaste ou danos ao impulsor: Durante a operação de longo prazo, o impulsor pode ser danificado devido à corrosão, desgaste ou obstrução por detritos, e o canal de fluxo do impulsor pode ser deformado, o que afeta seriamente a capacidade de trabalho da bomba e leva a uma queda significativa na vazão.
• Vazamento interno causado pelo desgaste do anel de vedação: A folga entre o anel de vedação e o impulsor aumenta com o tempo de uso, levando a um aumento no refluxo de líquido dentro da bomba, uma redução acentuada na eficiência volumétrica e, portanto, uma diminuição na vazão efetiva.
• Desgaste do rolamento: O desgaste do rolamento aumentará o atrito entre o rotor e o estator, reduzirá a eficiência mecânica da bomba e poderá até causar vibração e vazamento na vedação do eixo, afetando indiretamente a vazão.
• Vazamento de gaxetas ou vedações mecânicas: O desgaste ou a instalação inadequada de vedações (como gaxetas ou vedações mecânicas) causará vazamento de líquido, o que não apenas afeta o funcionamento normal da bomba, mas também pode levar a uma vazão insuficiente.

Diagnóstico e Soluções:

• Inspecione e substitua o impulsor regularmente: Estabeleça um sistema para inspeção regular da condição do impulsor, limpe os detritos em tempo hábil e repare ou substitua impulsores desgastados e danificados. Para bombas usadas há muito tempo, os impulsores desgastados devem ser substituídos em tempo hábil.
• Substitua o anel de vedação em tempo hábil: Inspecione a folga do anel de vedação regularmente e substitua-o por um novo imediatamente assim que for encontrada uma folga excessiva para garantir que a folga esteja dentro da faixa permitida pelo projeto e manter a eficiência volumétrica da bomba. O desempenho de alguns anéis de vedação diminuirá após o uso prolongado, por isso precisamos substituí-los em tempo hábil.
• Inspecione e substitua os rolamentos: Inspecione regularmente a condição de lubrificação e o grau de desgaste dos rolamentos e substitua os rolamentos danificados em tempo hábil para garantir o funcionamento suave e eficiente da bomba.
• Inspecione e substitua as vedações: Inspecione regularmente o desgaste e o vazamento das gaxetas ou das vedações mecânicas e ajuste-as ou substitua-as conforme necessário para evitar que o vazamento de líquido afete o desempenho da bomba.

Conclusão

Resolver o problema da vazão insuficiente de uma bomba centrífuga multiestágio horizontal não é difícil; a chave é identificar a causa raiz com precisão. Lembre-se do nosso mnemônico: “Evite vazamentos de ar e verifique a válvula de pé, limpe detritos e desobstrua tubulações, estabilize a tensão para garantir a velocidade de rotação, substitua as peças a tempo de eliminar o desgaste”.

Ao aumentar a profundidade de entrada da água para aumentar a pressão da água, garantir uma tensão estável para manter uma alta velocidade de rotação e substituir resolutamente anéis de vedação e impulsores envelhecidos, você pode não apenas restaurar rapidamente a vazão nominal da bomba, mas também prolongar a vida útil do equipamento e reduzir o consumo de energia operacional.
