Melhores práticas para instalação de fundação de bomba centrífuga: seis diretrizes críticas para parafusos de fundação e reboco

No setor de fluidos industriais,Tefikoos engenheiros enfatizam um princípio fundamental: "A estabilidade de uma bomba é definida igualmente pelo seu design e pela sua fundação." A precisão da instalação dos parafusos de fundação determina diretamente a frequência natural e os níveis de vibração de uma bomba centrífuga durante a operação.

Abaixo estão os seis requisitos técnicos críticos para furos de parafusos de fundação e procedimentos de rejuntamento, resumidos pela equipe técnica da Teffiko para referência de construção.

1. Posicionamento de Precisão: Precisão Dimensional e Nivelamento

A precisão é a base da estabilidade. Antes do grauteamento, é obrigatória uma verificação rigorosa das especificações técnicas do fabricante da bomba.

• Consistência Dimensional: O espaçamento e o diâmetro dos parafusos de fundação devem corresponder estritamente à base da bomba ou às dimensões da unidade. Mesmo pequenos desvios podem causar montagem forçada, induzindo tensão inicial no eixo da bomba.
• Requisito de nivelamento: O desvio do nivelamento da superfície da fundação deve ser controlado dentro de 0,5 mm por metro (ou conforme especificado pelo fabricante do equipamento).
• Informações Técnicas: Exceder esta tolerância causa deformação torcional da carcaça da bomba durante a fixação. Isso compromete o ajuste da face do selo mecânico, causando vazamento e vibração excessiva – uma das principais causas de falhas inexplicáveis ​​do selo.

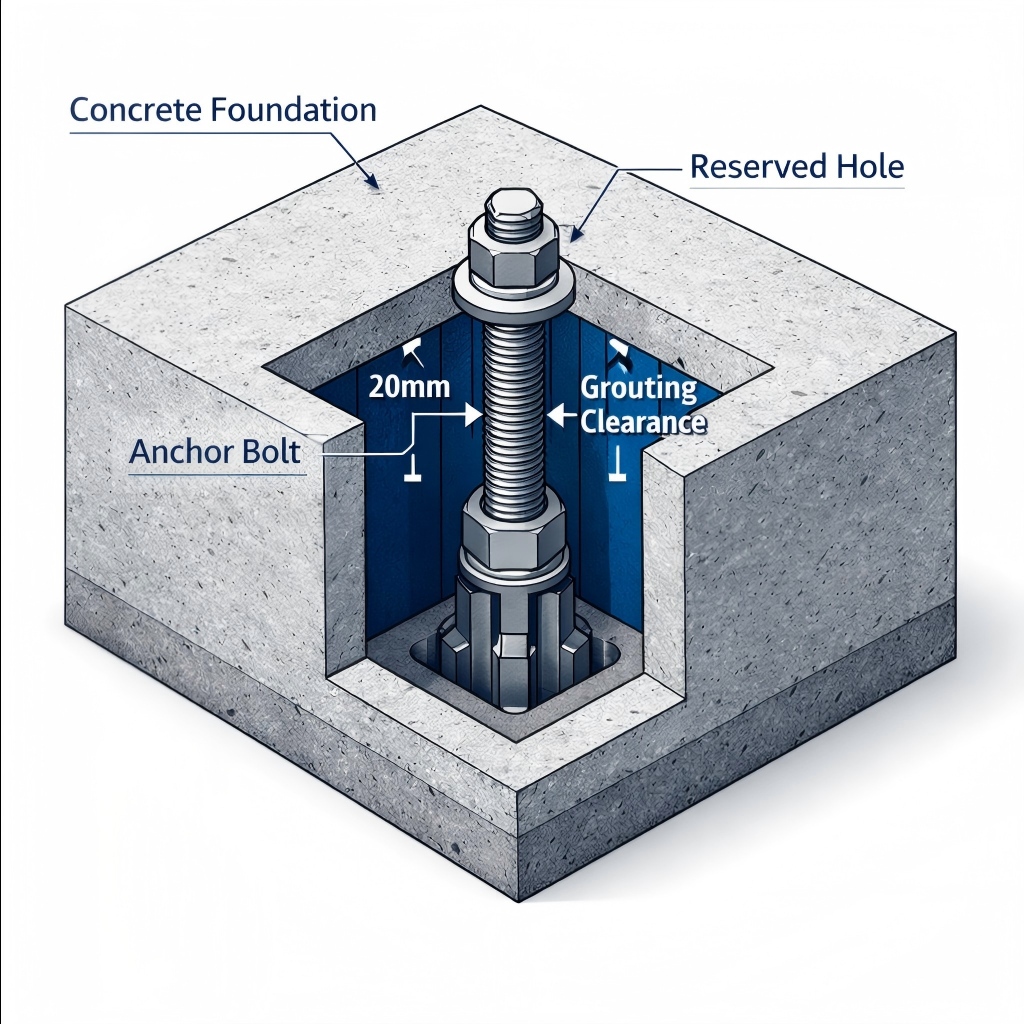

2. Técnica de Consolidação: Prevenindo Inclinação e Deslocamento

A consolidação adequada do concreto em torno dos parafusos de fundação é crítica para a integridade estrutural.

• Evitar inclinação: Os vibradores nunca devem entrar em contato direto ou exercer pressão lateral nos parafusos da fundação. O contato direto pode fazer com que os parafusos se inclinem. Um parafuso inclinado resulta em distribuição de carga não vertical, criando pontos de concentração de tensão de cisalhamento na interface da porca.
• Eliminar deslocamento: Medidas de fixação segura devem ser implementadas durante a construção para garantir que todas as peças embutidas (parafusos e luvas) permaneçam estacionárias com deslocamento zero durante o processo de vazamento.

3. Controle de tempo: limite de resistência de 75% e rejuntamento secundário

O tempo é muitas vezes o fator mais negligenciado em cronogramas de construção apressados.

• Limite de resistência: O concreto da fundação primária deve atingir pelo menos 75% de sua resistência à compressão projetada antes que a unidade da bomba seja nivelada, alinhada e fixada. O carregamento prematuro corre o risco de assentamento irregular da fundação.
• Sequência do Processo: O grauteamento secundário somente deverá prosseguir após o equipamento ter sido precisamente alinhado e fixado permanentemente.
• Espessura Ideal: A espessura da camada de rejunte secundária deve ser rigorosamente mantida entre 30 mm e 70 mm.
• Análise Técnica: Camadas mais finas que 30 mm não têm massa suficiente para transferir cargas de forma eficaz e são propensas a fissuras. Camadas com espessura superior a 70 mm geram tensões de contração excessivas, causando fissuras internas. A faixa de 30–70 mm é a “zona de segurança” verificada para transferência de carga.

4. Preparação da Interface: Limpeza e Controle de Umidade

A ligação entre o concreto existente e o novo é um ponto fraco crítico que requer salvaguardas duplas.

• Padrão de Limpeza: A superfície designada para o rejuntamento secundário deve ser bem lavada para remover todo óleo, poeira, leita e partículas soltas.
• Condição de umidade: O substrato deve estar com superfície seca saturada (SSD) - totalmente umedecido, mas sem água parada - antes do rejuntamento. Isto evita que o concreto antigo absorva a umidade da nova argamassa, o que comprometeria a resistência da adesão.
• Precaução com Baixas Temperaturas: Se a temperatura ambiente cair abaixo de 0°C, medidas anticongelantes imediatas devem ser adotadas para evitar o congelamento na interface, o que destrói a capacidade de ligação.

5. Seleção de materiais: concreto de agregado fino de alta resistência

Para equipamentos de alta precisão, como bombas centrífugas multiestágios, a especificação do material é fundamental.

• Especificação agregada: Prefere-se concreto de brita fina para garantir que a argamassa preencha totalmente os orifícios estreitos dos parafusos e as lacunas da base sem vazios.
• Hierarquia de resistência: O grau de resistência à compressão do material de grauteamento deve ser um grau superior ao do concreto de fundação primário.
• Princípio de Engenharia: O conceito de “casca forte, núcleo fraco” é inválido aqui. A camada de instalação deve ser mais forte que a base para dissipar eficazmente as cargas dinâmicas geradas durante o funcionamento da bomba, evitando danos por tensão na própria fundação.

6. Ambiente de cura: Proteção térmica abaixo de 5°C

A cura é a etapa final e mais decisiva para a durabilidade a longo prazo.

• Limiar Crítico de Temperatura: Quando a temperatura ambiente cai abaixo de 5°C, a reação de hidratação do cimento diminui significativamente, prejudicando o desenvolvimento de resistência.
• Medidas Obrigatórias: Devem ser aplicadas medidas rigorosas de isolamento térmico ou aquecimento durante todo o período de cura da camada secundária de grauteamento.
• Aviso de risco: A cura inadequada em baixas temperaturas pode fazer com que a camada de argamassa não atinja a resistência projetada, criando um risco latente de falha estrutural durante a operação da bomba.

Conclusão

O ditado “Os detalhes determinam o sucesso ou o fracasso” é particularmente relevante embomba centrífugainstalação. Desde a precisão dimensional dos furos reservados até os protocolos rigorosos de rejuntamento secundário e precisão milimétrica dos parafusos, cada etapa está interligada.Tefikosegue esses padrões rigorosos para controlar cada detalhe, garantindo a operação estável e confiável dos equipamentos de bombeamento por meio de execução profissional e garantia de qualidade.
