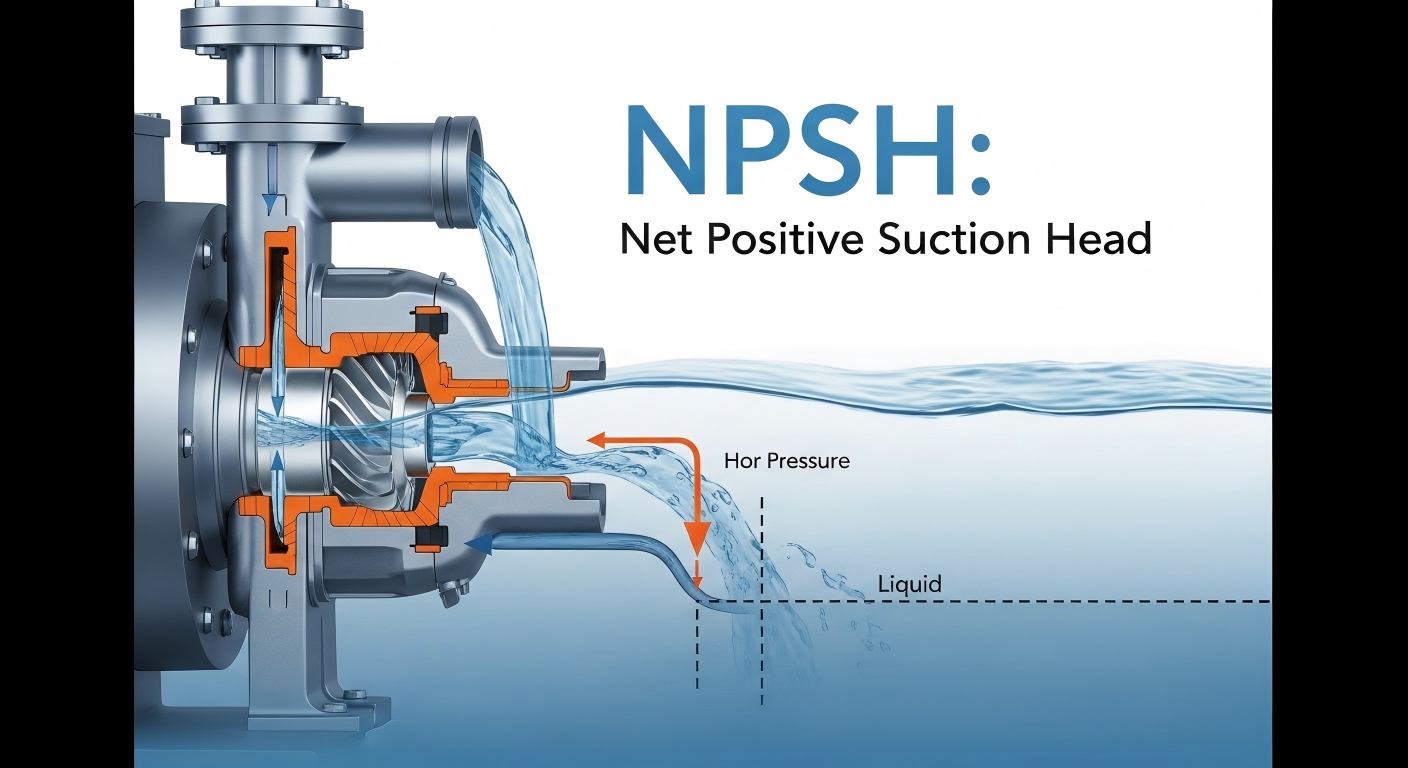

Se você estiver operando ou projetando umbomba centrífugasistema, NPSH (Net Positive Suction Head) é um termo que você simplesmente não pode evitar. Não é apenas um parâmetro físico, mas uma linha divisória crítica que determina se a sua bomba funcionará sem problemas durante décadas ou será descartada devido à cavitação em apenas alguns meses.
NPSH refere-se à energia de pressão excedente efetiva realmente possuída pelo líquido na entrada de uma bomba centrífuga. Sua função principal é superar a resistência ao fluxo e evitar a vaporização de líquidos, e é comumente medida em metros de coluna de água (m) ou pés de coluna de líquido (pés).
Quando uma bomba centrífuga está em operação, uma zona de baixa pressão se forma na entrada do impulsor devido ao fluxo de alta velocidade do fluido. Se a pressão aqui cair abaixo da pressão de vapor saturado do líquido, o líquido vaporizará instantaneamente, gerando um grande número de bolhas de vapor. À medida que as bolhas fluem com o fluido para a zona de alta pressão do impulsor, elas colapsam e implodem rapidamente. Este fenômeno é conhecido como cavitação – o modo de falha mais destrutivo das bombas centrífugas. A existência do NPSH é manter o limite de pressão e evitar a ocorrência de cavitação.

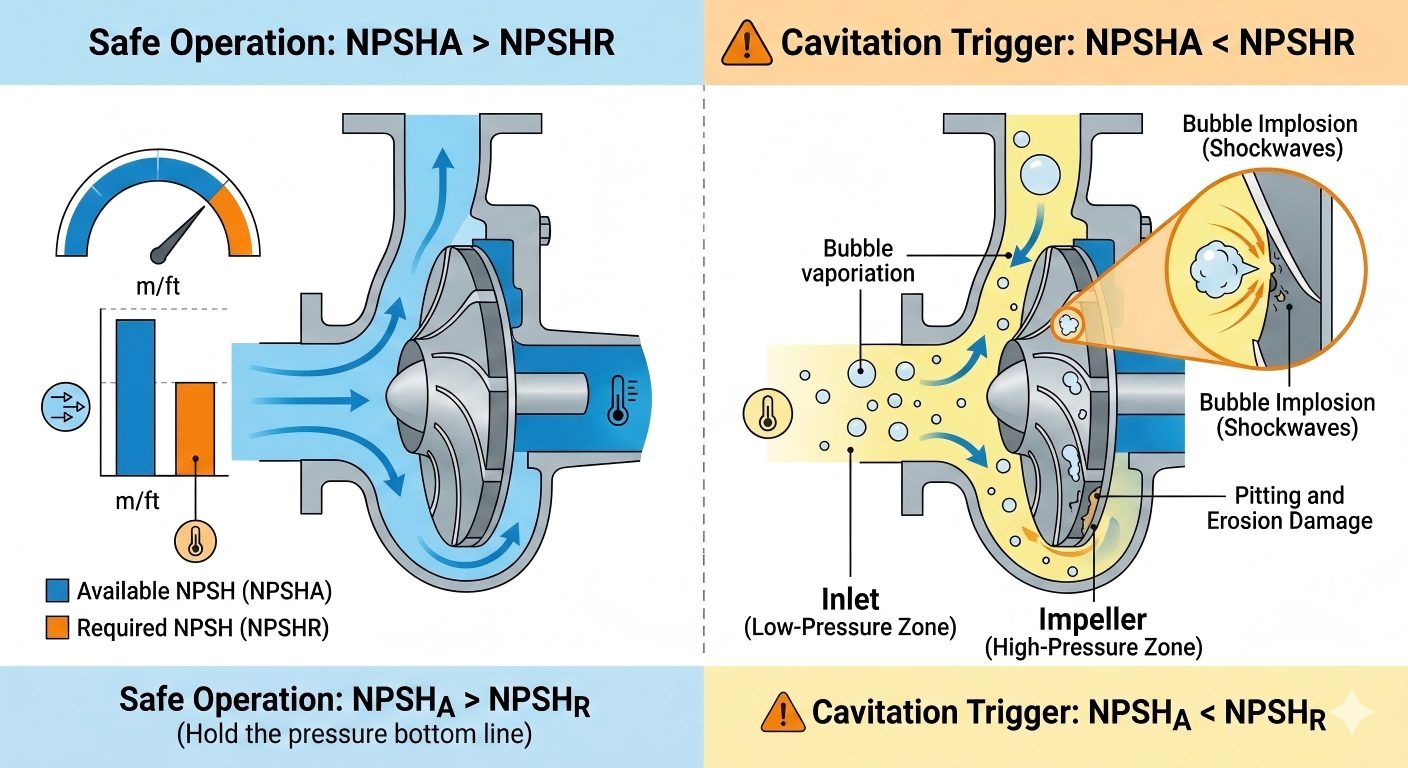

Confundir esses dois conceitos é a causa número um da seleção incorreta em sites de engenharia e pesquisas no Google. Para garantir a segurança da bomba, a sua relação deve ser claramente compreendida.
Quanta energia o sistema pode realmente fornecer?
O NPSHA é inteiramente determinado pelas condições de instalação e não tem nada a ver com a marca da bomba. Depende dos seguintes fatores:
Quanta energia a própria bomba consome?
NPSHR é uma característica inerente à bomba, determinada pelo fabricante através de testes rigorosos e marcada na curva de desempenho da bomba. Representa o consumo de energia necessário para que o líquido flua da entrada da bomba até o ponto de pressão mínima dentro do impulsor.
Quando NPSHa < NPSHR, a pressão de entrada da bomba é inferior à pressão de vapor líquido e a cavitação ocorre em etapas, causando danos irreversíveis ao equipamento.
| Tipo de perigo | Manifestações Específicas | Escopo do Impacto |
|---|---|---|
| Danos aos componentes | Corrosão e cavidades em impulsores e carcaças de bombas, fadiga e perfuração de metais, redução da resistência estrutural | Componentes principais de fluxo, encurtando diretamente a vida útil da bomba |
| Degradação de desempenho | Queda significativa na vazão e altura manométrica, redução acentuada na eficiência hidráulica, aumento anormal no consumo de energia | Eficiência geral do sistema de bombeamento, falha em atender aos requisitos do processo |
| Ruído e vibração anormais | O corpo da bomba emite um ruído anormal único, como "rolamento de cascalho" ou "impacto de mármore", com vibração severa | Componentes auxiliares como rolamentos, acoplamentos e vedações, desencadeando falhas secundárias |
| Falha no selo | O aumento da vibração e das flutuações de temperatura leva a uma redução acentuada na vida útil dos selos mecânicos (por exemplo, selo de fole de elastômero de mola única RS60A) | Vazamento na vedação do eixo, derramamento médio, maiores riscos potenciais à segurança |
| Desligamento severo | O superaquecimento local causa a vaporização instantânea do líquido, levando ao travamento da bomba e à queima do motor | Sucateamento de todo o equipamento, paralisação da produção e perdas econômicas |
Em condições de trabalho no local, o NPSHa pode ser ajustado através da otimização do sistema. As principais instruções de otimização são as seguintes, que podem ser implementadas de acordo com cenários reais:
O que é Cabeça de Sucção Positiva Líquida (NPSH)? É a linha divisória entre operação eficiente e falha catastrófica.
Não espere até ouvir o som de “pedras bombeando” para agir.Tefikoestá empenhada em fornecer soluções fluidas que não apenas atendam aos padrões, mas também superem as expectativas. Desde a análise precisa das condições de trabalho até a excelente fabricação de bombas, integramos a busca definitiva pelo NPSH em cada peça do equipamento, garantindo que seu sistema opere com eficiência, em silêncio e livre de problemas de cavitação.
