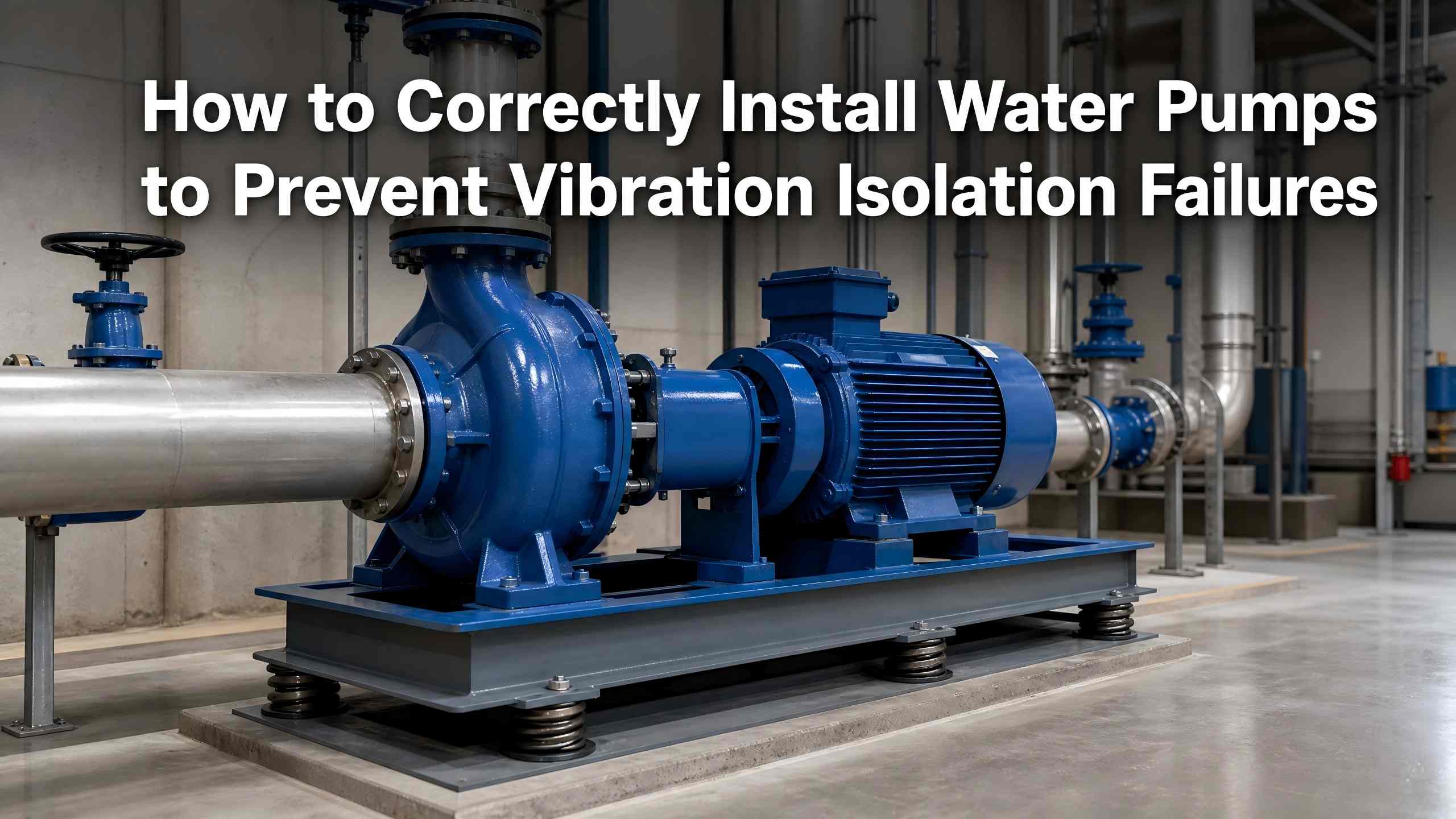

Bomba de águavibração, ruído, agitação da tubulação e ressonância do edifício são causados principalmente por instalação abaixo do padrão e falha no isolamento de vibração. O isolamento de vibração é um processo central de instalação, e não uma etapa opcional de redução de ruído. A instalação padrão bloqueia efetivamente a transmissão de vibrações entre bombas, tubulações e estruturas de edifícios, evitando rachaduras nas tubulações e ressonância estrutural, prolongando a vida útil da bomba e garantindo a operação estável do sistema de abastecimento de água.
Este artigo resume as práticas padronizadas de instalação de isolamento de vibração de bombas de água, abrangendo construção de fundação, layout de componentes de isolamento de vibração, tratamento e aceitação de tubulações, aplicáveis à maioria das bombas centrífugas e bombas de circulação.
Vibração mecânica de operaçãobombas de águaé inevitável. A maioria das falhas de isolamento resulta de cinco erros típicos de instalação:
- Conexão rígida: Bases de bombas, fundações e tubulações totalmente fixas eliminam o espaço de amortecimento de vibrações e causam ressonância geral.
- Instalação não padronizada do isolador: Layout assimétrico e deformação de compressão desigual levam a contato rígido local e baixo desempenho de isolamento.
- Tensão de tensão da tubulação: Conexões rígidas da tubulação puxam a unidade da bomba e amplificam a vibração operacional para acionar a ressonância secundária.
- Má construção da fundação: Fundações com baixo peso, irregulares ou instáveis causam deslocamento central e agitação contínua.
- Uso anormal do isolador: Especificações de pastilhas mistas, camadas excessivas ou contato corrosivo levam à falha prematura do componente.
O isolamento de vibração qualificado depende de um isolamento flexível, permitindo que a unidade da bomba opere em um estado suspenso elasticamente com tensão uniforme nos componentes.
Uma fundação qualificada é a premissa de um isolamento eficaz de vibrações.
Tamanho e peso:Adote fundações de inércia de concreto ou bases de aço com 1–2 vezes o peso da unidade da bomba. A base cobre totalmente o pé da bomba com uma margem mínima de 100 mm de cada lado. As bombas montadas no piso requerem fundações mais espessas e pesadas para reduzir o feedback de vibração estrutural.
Planicidade e resistência:A resistência do concreto da fundação deve atingir C25 ou superior. O concreto de grauteamento secundário deve ser mais resistente que o concreto de base. Garanta uma superfície plana e sem rachaduras com inclinações de drenagem reservadas para proteger os isoladores da imersão em água.
Regras do parafuso de ancoragem:Incorpore os parafusos verticalmente com arruelas de pressão para evitar afrouxamento e inclinação. Nunca distorça à força a unidade da bomba durante a fixação para evitar vibrações de alta frequência.
O layout padrão do isolador determina diretamente a eficiência do isolamento de vibração.
Disposição geral:Disponha todos os isoladores simetricamente ao longo do eixo central da bomba. Os layouts de quatro pontos adotam um posicionamento uniforme no sentido horário ou anti-horário. Para suporte de seis pontos, instale quatro almofadas nos cantos da base e duas nas laterais longas para garantir deformação de compressão consistente. As bordas do isolador não devem exceder a faixa do bloco de inércia.
Instalação da bomba horizontal:Use almofadas de borracha ou isoladores de mola de amortecimento. Não é necessária colagem ou fixação rígida; a compactação com peso próprio fornece amortecimento flexível e confiável.
Instalação de bomba vertical:Equipar isoladores de borracha ancorados com bases de aço fixadas por parafusos de arruela de pressão e, em seguida, fixá-los no chão para eliminar vibrações verticais.
Montagem de almofada multicamadas:Máximo de cinco camadas para isolamento insuficiente de camada única. Use almofadas idênticas separadas por placas de aço galvanizado ≥4mm (10mm superdimensionadas por lado) com camadas escalonadas e colagem adesiva.
Inspeção e proteção:Verifique a aparência dos componentes e os limites de compressão antes da instalação. Mantenha os isoladores longe de ácidos, álcalis e solventes orgânicos para evitar o envelhecimento da borracha.
Conexões rígidas de tubulações são uma das principais causas de vibração residual.
Instale juntas flexíveis de borracha na entrada e na saída da bomba para interromper a transmissão rígida de vibração.
Adicione juntas de isolamento de vibração aos suportes e suportes da tubulação e sele as lacunas que penetram na parede com lã de rocha para bloquear a condução estrutural.
Alinhe as tubulações naturalmente sem junta de topo forçada para evitar a deformação dos isoladores por tensão.
Verifique o desempenho do isolamento antes da operação oficial:
- Verificação visual: Sem deslocamento, deformação ou corrosão do isolador; nivelamento da unidade qualificado.
- Verificação manual: Nenhuma vibração óbvia da unidade ou parafusos soltos.
- Teste sem carga: 3–5 minutos de operação estável sem vibração ou ruído anormal.
- Teste de carga: Sem agitação na tubulação ou ressonância de construção sob pressão de trabalho.
- Colocação assimétrica do isolador causando tensão e ressonância desiguais
- Fundações abaixo do peso, levando a uma operação instável
- Falta de juntas flexíveis na tubulação causando vibração secundária
- Deslocamento da unidade de acionamento de parafusos de ancoragem não protegidos
- Fixação rígida de isoladores de bombas horizontais invalidando o buffer
- Conjunto de almofada multicamadas não padrão, reduzindo o efeito de isolamento
- Contato corrosivo levando ao envelhecimento precoce da borracha
O isolamento eficaz da vibração da bomba depende de uma instalação flexível padronizada. Siga o layout do isolador simétrico, construção de fundação estável e regras de conexão de tubulação sem tensão. A operação padrão elimina problemas de vibração e ressonância, garante a estabilidade da bomba a longo prazo e reduz os custos diários de manutenção.
-
