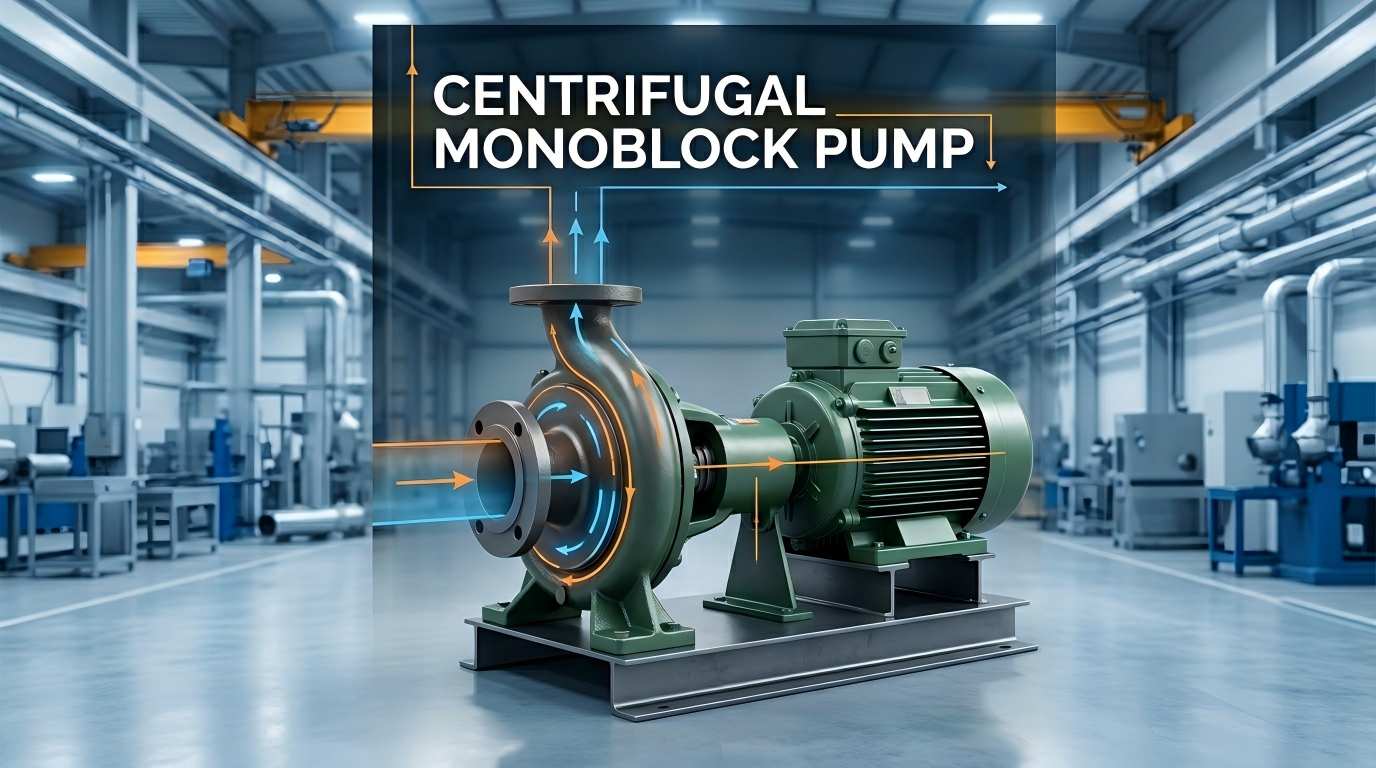

Muitos compradores e técnicos de engenharia frequentemente se deparam com o termo "bomba centrífuga monobloco" ao selecionar equipamentos de abastecimento de água, mas não têm certeza sobre suas diferenças em relação às bombas centrífugas comuns e às bombas de água do tipo split. Em termos simples, uma bomba centrífuga monobloco é uma bomba integradabomba centrífugacom o corpo da bomba e o motor combinados em uma unidade. Graças à sua estrutura compacta, fácil instalação e operação estável, tornou-se o tipo de bomba principal para cenários de abastecimento de água civil, industrial leve e agrícola.
Como o nome sugere, uma bomba centrífuga monobloco é um dispositivo mecânico que utiliza a força centrífuga gerada pela rotação de um impulsor para transportar líquidos.
O termo "monobloco" é a principal característica que a distingue das bombas tradicionais de eixo longo:
Este design elimina os complexos componentes de transmissão das bombas tradicionais, tornando o equipamento mais leve, compacto e eficiente.
A operação estável e eficiente de uma bomba centrífuga monobloco depende da coordenação de vários componentes principais. Cada componente-chave desempenha sua própria função para completar todo o processo de sucção, pressurização e transporte de fluidos. Os componentes principais e suas funções são os seguintes:
Como núcleo de energia de toda a bomba de água, o motor desempenha um papel fundamental na conversão de energia, convertendo eficientemente energia elétrica em energia mecânica, acionando continuamente o impulsor para girar em alta velocidade, fornecendo energia suficiente para o transporte de fluidos e servindo como base para a operação normal do equipamento. A estrutura integrada garante uma correspondência precisa entre o motor e o corpo da bomba, resultando numa potência mais estável.
O impulsor é o componente móvel central que atua diretamente no fluido. Impulsionado pelo motor para girar em alta velocidade, ele gera uma forte força centrífuga para empurrar rapidamente o fluido para se espalhar para fora, enquanto forma uma área de baixa pressão no centro do impulsor para obter sucção e aceleração contínuas do fluido, tornando-o um componente chave que determina a eficiência de transporte de água da bomba.
A carcaça da bomba envolve o impulsor e adota uma estrutura de voluta como um todo. Sua função principal é regular a direção do fluxo de fluido e converter energia. Ele pode converter de forma estável a energia cinética do fluido gerada pela rotação do impulsor em energia de pressão do fluido, aumentando significativamente a pressão de transporte da água e guiando o fluido para fluir suavemente para a saída de água, garantindo um transporte eficiente e suave.
O eixo da bomba é o cubo de transmissão que conecta o motor e o impulsor. Ele apresenta um design coaxial integrado, girando sincronizadamente com o motor para transmitir energia com precisão, garantindo velocidade de rotação estável e tensão uniforme do impulsor, mantendo a consistência durante todo o transporte de fluido e evitando perda de transmissão de energia.
As vedações são acessórios fundamentais que garantem a estanqueidade e estabilidade operacional do equipamento, instaladas principalmente na junção entre o eixo da bomba e o corpo da bomba. Eles podem vedar com eficácia as lacunas entre as peças móveis, evitar completamente o vazamento de fluido na bomba e a entrada de poeira e umidade externas no corpo da bomba, proteger os componentes internos do núcleo, manter a integridade operacional do equipamento e reduzir significativamente a probabilidade de falha.
A lógica de operação das bombas centrífugas monobloco é simples, madura e altamente automatizada, não necessitando de operação manual complexa. O ciclo do fluido é completado através da coordenação dos componentes. O processo de operação completo é o seguinte:
Depois que o equipamento é ligado e iniciado, o motor aciona o impulsor para girar em alta velocidade através do eixo da bomba. O fluido na câmara da bomba gira rapidamente com o impulsor e é lançado para fora sob a ação da força centrífuga, formando uma área de vácuo de baixa pressão no centro do impulsor. Impulsionado pela diferença de pressão entre a pressão atmosférica externa e a área de baixa pressão na bomba, o fluido externo é continuamente sugado para o centro do impulsor a partir da entrada de água para reabastecer o fluido continuamente.
Posteriormente, o fluido aspirado ganha energia cinética suficiente sob a aceleração do impulsor e flui para dentro da carcaça da bomba em alta velocidade. A carcaça da bomba do tipo voluta estreita gradualmente o canal de fluxo, reduz a taxa de fluxo do fluido, converte eficientemente a energia cinética do fluido em energia de pressão e completa a pressurização do fluido. Finalmente, o fluido pressurizado de alta pressão é descarregado de forma estável da saída de água ao longo do canal guia da carcaça da bomba, completando continuamente operações como abastecimento de água, circulação de água e transporte de fluido.
Em comparação com bombas multiestágios ou bombas divididas, as bombas centrífugas monobloco apresentam vantagens significativas na competição de mercado devido ao seu design exclusivo:
Como o motor e o corpo da bomba estão integrados, não há necessidade de uma base grande e de ajustes complexos de alinhamento, e sua área útil é muito menor do que a dos conjuntos de bombas tradicionais. Isto o torna ideal para pressurização residencial, pequenas fábricas ou equipamentos modulares com espaço limitado.
A estrutura conectada diretamente elimina a perda de energia do acionamento por correia ou do eixo longo, e quase 100% da potência do motor pode ser transmitida ao impulsor. Esta alta eficiência de transmissão significa que a bomba monobloco pode economizar custos consideráveis de eletricidade sob a mesma vazão.
Menos componentes significam menos pontos de falha. Não há problemas complexos de alinhamento de acoplamento ou correias vestíveis. A manutenção diária geralmente requer apenas a verificação de vedações e rolamentos, reduzindo significativamente o tempo de inatividade e os custos de manutenção.
Ao alterar os materiais (como aço inoxidável, ferro fundido) e os tipos de vedação, as bombas monobloco podem lidar com vários meios. Modelos correspondentes estão disponíveis para água limpa da torneira, produtos químicos corrosivos e lamas contendo vestígios de partículas.
As bombas monobloco apresentam bom desempenho tanto no custo inicial de aquisição quanto no custo de operação a longo prazo. O seu processo de produção padronizado torna o preço acessível, enquanto o baixo consumo de energia e a baixa taxa de manutenção melhoram ainda mais o retorno do investimento.
Concluindo, a bomba centrífuga monobloco é um equipamento integrado de transporte de fluidos com estrutura compacta, desempenho estável, alta eficiência e economia de energia. Através do design integrado do motor e do corpo da bomba, ela resolve perfeitamente os problemas industriais das bombas centrífugas tradicionais, como instalação complicada, alto consumo de energia, manutenção problemática e grande ocupação de espaço, tornando-a atualmente um tipo de bomba convencional com desempenho de alto custo e praticidade. A Teffiko está profundamente engajada na área de equipamentos de transporte de fluidos há muitos anos, controlando rigorosamente a tecnologia do equipamento e os padrões de desempenho, e fornecendo aos usuários globais soluções de bombas centrífugas estáveis, duráveis, energeticamente eficientes e de baixa manutenção. Para mais informações sobre parâmetros de produtos, planos de seleção e serviços customizados, visite o site oficial:www.teffiko.com
