Entre em qualquer planta petroquímica, usina de energia ou oficina metalúrgica e você descobrirá que, entre vários modelos de bombas, a bomba centrífuga OH5 é um produto confiável que permanece firme mesmo sob condições operacionais adversas, como alta temperatura e alta pressão.

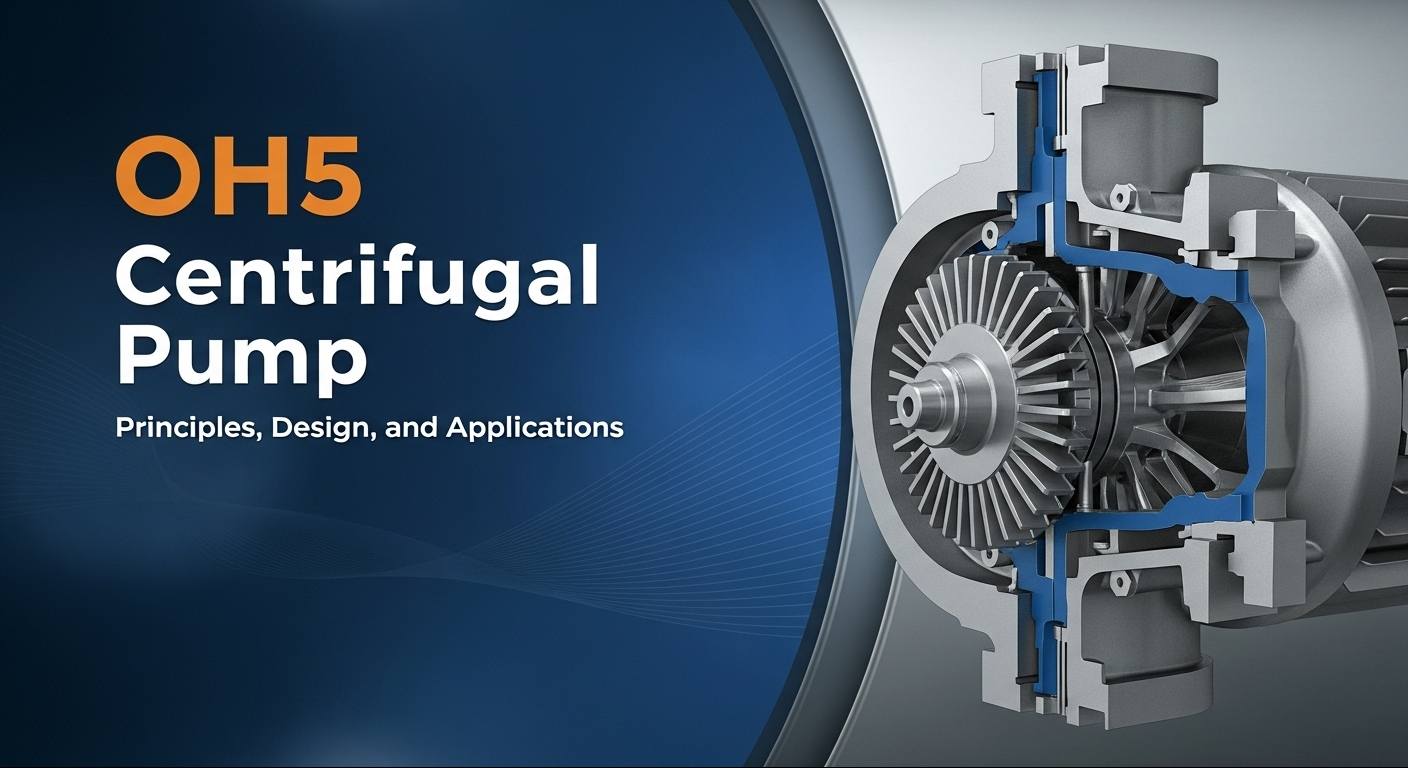

A bomba centrífuga OH5 é um tipo de bomba "balançada, horizontal, montada na linha central, de estágio único e dividida radialmente". Sua característica mais proeminente é o design integral: o corpo da bomba é fixado diretamente à base por meio de pés, e o eixo da bomba compartilha um eixo comum com o motor de acionamento (ou seja, uma estrutura de acoplamento direto). Esse design de conexão contínua minimiza erros de desalinhamento e melhora a estabilidade operacional, tornando-o particularmente adequado para o transporte de meios corrosivos, de alta temperatura ou de alta temperatura — nesses cenários, a confiabilidade não deve ser comprometida.
API 610 é um padrão reconhecido mundialmente para projeto e fabricação de bombas centrífugas na indústria de petróleo e gás. De acordo com esta norma, as bombas horizontais suspensas são classificadas na série OH (Overhung Horizontal), que inclui seis tipos (OH1 a OH6). A OH5 é claramente definida como um tipo de bomba de “acoplamento direto, montada na linha central”, exigindo alinhamento preciso entre a linha central da carcaça da bomba e a superfície de montagem da base. Ele pode compensar com eficácia o estresse causado pela expansão térmica, evitando a deformação do corpo da bomba e a falha da vedação – isso é crucial para uma operação estável a longo prazo em ambientes de alta temperatura.
O princípio de funcionamento da bomba OH5 é muito simples: o impulsor gira em alta velocidade para gerar força centrífuga, extraindo fluido da porta de sucção, arremessando-o radialmente para fora e, em seguida, descarregando-o na tubulação após ser pressurizado pela voluta. Graças ao design de acoplamento direto, o rotor do motor e o impulsor da bomba giram coaxialmente, resultando em maior eficiência de transmissão, menos vibração e manutenção mais simples (ao contrário das bombas com acoplamentos que exigem ajustes frequentes de alinhamento). Para meios de alto risco, como substâncias inflamáveis e tóxicas, o OH5 geralmente é equipado com selos mecânicos ou selos secos a gás — essas soluções maduras garantem uma operação sem vazamentos em cenários de aplicação de alto risco.
Com sua estrutura compacta e desempenho estável, a bomba OH5 tem uma ampla gama de aplicações: indústrias como refinarias de petróleo, fábricas de produtos químicos, terminais de GNL, plataformas offshore e usinas de energia utilizam-na para tarefas como água de alimentação de caldeiras, circulação de óleo quente, transporte ácido-base e refluxo de solventes. Há alguns anos, quando participei na renovação de um sistema de circulação de óleo quente numa refinaria de petróleo, testemunhei pessoalmente as suas capacidades. A bomba original sofria de vazamentos frequentes e vibração excessiva causada por deformação térmica, exigindo paradas para manutenção a cada poucos meses. Depois de substituí-lo pelo OH5, o projeto montado na linha central compensou o estresse de expansão térmica e a estrutura de acoplamento direto eliminou perdas de transmissão. Todo o sistema funcionou continuamente por mais de dois anos sem uma única falha — considerando o espaço limitado de instalação no local e a necessidade de operação ininterrupta 24 horas por dia, 7 dias por semana, esse desempenho foi realmente impressionante.
A maioria das bombas de OH1 a OH4 adota acionamentos de motor independentes com acoplamentos (exigindo alinhamento no local durante a instalação) e tem diferentes métodos de montagem (por exemplo, OH1 é montada nos pés, OH3 é uma bomba de tubulação vertical), enquanto o acoplamento direto da OH5, o design montado na linha central é único. Ao remover o acoplamento, ele não apenas economiza espaço valioso de instalação, mas também oferece desempenho superior de alinhamento térmico – essas duas vantagens são particularmente proeminentes em espaços confinados ou ambientes de alta temperatura. É claro que tem pequenas limitações: o design de acoplamento direto impõe certas restrições ao tamanho e à potência do motor, por isso não é adequado para condições de pressão extragrande ou ultra-alta. No entanto, para a maioria das condições operacionais adversas convencionais, suas vantagens são quase insubstituíveis.
Com seu design rigoroso em conformidade com o padrão API 610, desempenho operacional eficiente e estável e ampla aplicabilidade, a bomba centrífuga OH5 tornou-se um equipamento essencial indispensável na moderna indústria de processos. Hoje, como as indústrias têm requisitos cada vez mais elevados em termos de segurança, conservação de energia e inteligência, selecionar o modelo OH5 apropriado não é de forma alguma uma simples compra de equipamento – é uma decisão estratégica que pode garantir o bom funcionamento de todo o sistema de processo. Esteja você enfrentando ambientes de alta temperatura, meios corrosivos ou espaço de instalação limitado, o OH5 pode fornecer a confiabilidade e o desempenho necessários para a produção industrial.
